Stag BT Remapper

oprogramowanie do konfiguracji sterowników STAG 300/300+/4+/...
wersja dla urządzeń z systemem Android

Historia
    Jakiś czas temu po kilku problemach związanych z funkcjonowaniem instalacji LPG u mnie postanowiłem wziąć sprawy we własne ręce.

Moja konfiguracja:
  • Volvo S60 2.4 wolnossący 140KM
  • Sterownik: Stag 300+
  • Wtryskiwacze: Hana 2000 CZARNE. Dlaczego czarne? Tego pojąć nie potrafię. Należy pytać mojego gazownika... Panie Sebastianie?
  • Reduktor: Magic III

        Problemem było ciągłe rozjeżdżanie się map benzyna/gaz co w efekcie skutkowało zapalaniem Check Engine. Finalną przyczyną tego stanu rzeczy było wpięcie się gazownika w przewód podciśnienia który szedł do zaworka termicznego przełączającego dolot zimnego/ciepłego powietrza. Skutkowało to tym, że wskazanie MAP sensora było silnie zależne od temperatury powietrza... Przy okazji okazało się, że i wtryski dobrane są według pewnie jakiejś tajemnej wiedzy bo są to Hany czarne i mnożnik startowy należało ustawić w okolice 2.0 (!).

    Podczas całej tej zabawy i 'doktoryzowania się' z działania instalacji gazowej dostrzegłem problem z zakresu bezpieczeństwa i wygody pracy :). Otóż niezbyt wygodnie stroi się instalacje podczas jazdy z wielkim laptopem na kolanach i kablem wychodzącym spod maski. Po części hobbystycznie (przyjemne z pożytecznym) powstał więc projekt Stag BT Remappera - aplikacji na telefony/tablety z systemem android... Aplikację napisałem już pół roku temu, ale chcąc uniknąć zapomnienia i być może chcąc się przyczynić do poprawy bezpieczeństwa na drogach dając "gazownikom" nieco wygodniejsze narzędzie do strojenia instalacji postanowiłem opublikować projekt ;-)

    Opis
        Po kilku dniach logowania transmisji i analizy ramek i protokołu sterownika powstawać zaczął Stag BT Remapper. Na dzień dzisiejszy pozwala on na połączenie ze sterownikami STAG 300/300+/4+ (na tych testowałem). Do połączenia wykorzystuje interfejs bluetooth. Potrzebny jest oczywiście takowy również po stronie sterownika (do kupienia np. na allegro za niewielkie pieniądze... ja swój zrobiłem sam korzystając z modułu bluetooth btm-222 leżącego w moich elektronicznych śmieciach). W aktualnej wersji program posiada następujące możliwości:

  • Podgląd w czasie rzeczywistym czasów wtrysków PB/LPG
  • Podgląd w czasie rzeczywistym odczytów MAP sensora oraz czujnika ciśnienia LPG
  • Podgląd temperatury LPG/Reduktora
  • Podgląd aktualnego obciążenia silnika oraz obrotów
  • Graficzne zobrazowanie punktu pracy silnika na wykresie oraz wizualizacja map benzynowych i gazowych
  • Kasowanie map LPG/BENZ
  • Modyfikacja mnożnika, dodawanie/usuwanie punktów krzywej mnożnika
  • Modyfikacja i wizualizacja korekt temperaturowych wtrysków
  • Zapis wykresów do plików JPEG
  • Kontrowersyjna funkcjonalność :) - podgląd i modyfikacja listy połączeń/modyfikacji sterownika

    Poniżej opis + zdjęcia z działania programu:

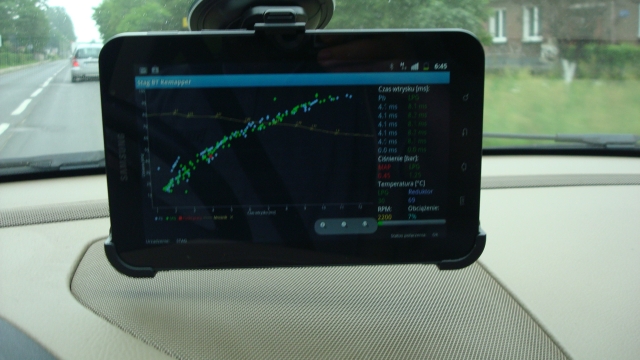

    Główny ekran programu na tablecie Samsung Galaxy GT-P1000

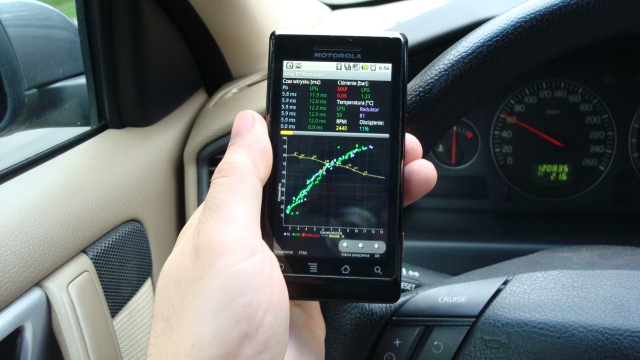

    Główny ekran programu na telefonie Motorola Milestone (wykres można dowolnie rozszerzać w każdej z osi, przez co można dokładnie dostroić odbiegający obszar)

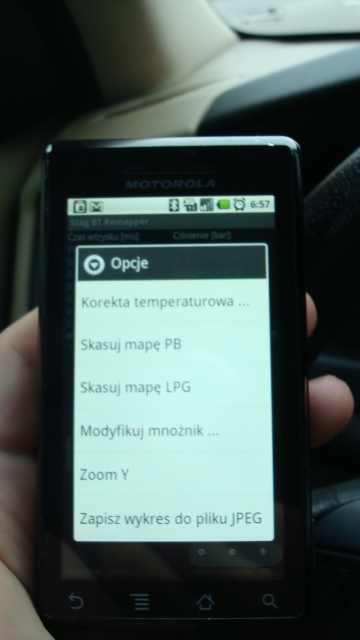

    Gdy przytrzyma się palcem na wykresie, pojawiają się opcje...

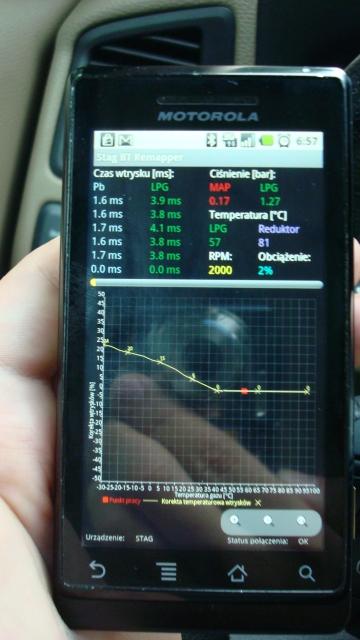

    Wykres korekty temperaturowej

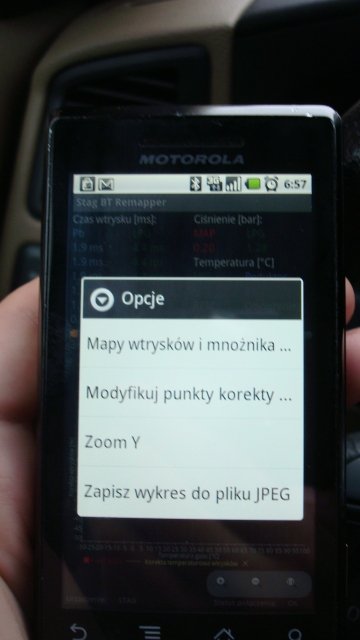

    Gdy przytrzyma się palcem na wykresie, pojawiają się opcje...

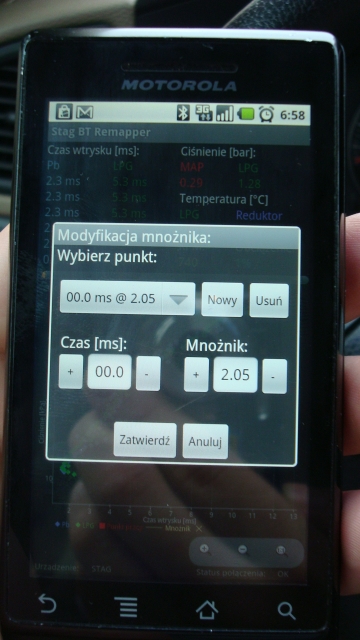

    Okno modyfikacji mnożnika

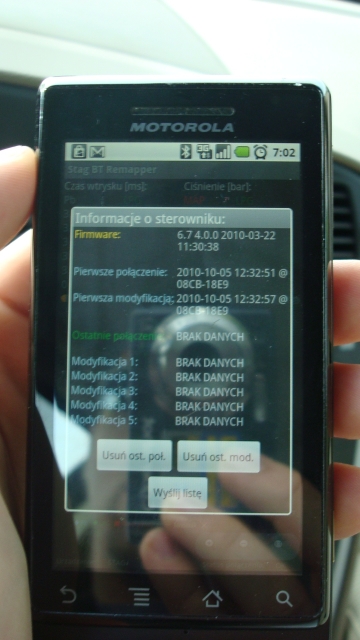

    Kontrowersyjne okienko pokazujące ostatnie modyfikacje i połączenia oraz umożliwiające ich usuwanie ;-)

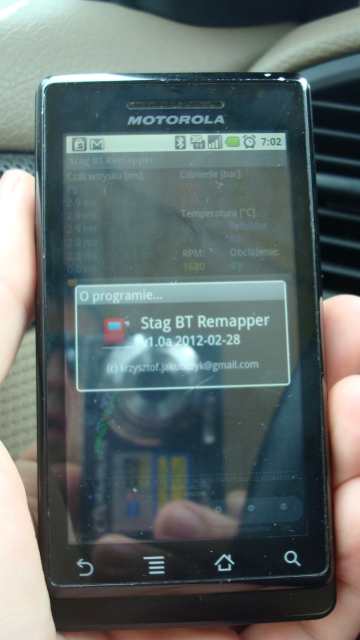

    O programie...



    Od razu odpowiadam na pytania odnośnie widoku map benzynowych i gazowych. Otóż celowo nie są wyrysowywane krzywe tylko same punkty. W oryginalnym AC synchro wyrysowywane krzywe to tylko i wyłącznie matematyczna interpolacja punktów odczytanych ze sterownika. Algorytm interpolacji nie zawsze jest doskonały przez co krzywa powstająca przez interpolacje często bywa myląca. Osobiście wolę stroić "na punkty".

    Zachęcam do testowania programu i dzielenia się komentarzami oraz informacjami na jakich sterownikach/oprogramowaniach remapper działa poprawnie a na jakich nie.
    Dotychczas testowalem na swoim Stag-300+ oraz kolegi Stag-4+...

    Jako ciekawostke powiem, ze program dziala idealnie stabilnie przy polaczeniu przez bluetooth, czego nie mozna powiedziec o oryginalnym ACSynchro.

    Plik .apk z programem do zainstalowania na telefonie/tablecie znajduje się tu: StagRemapper.apk lub ściągnięty z sieci: StagRemapper.apk

    Uwaga: Programu używasz na własną odpowiedzialność. Nie odpowiadam za ewentualne szkody wyrządzone przez użytkowanie tego oprogramowania. Udostępniam je wyłącznie w celach testowych.

    Kontakt z autorem: Krzysztof [kropka] Jakubczyk [malpa] gmail [kropka] com / gg:927666
