Demontaż poszycia drzwi tylnych



        Poniższy opis może okazać się przydatny przy pracach wewnątrz drzwi, jak na przykład; montaż automatycznego domykania szyb czy wymiana głośników...

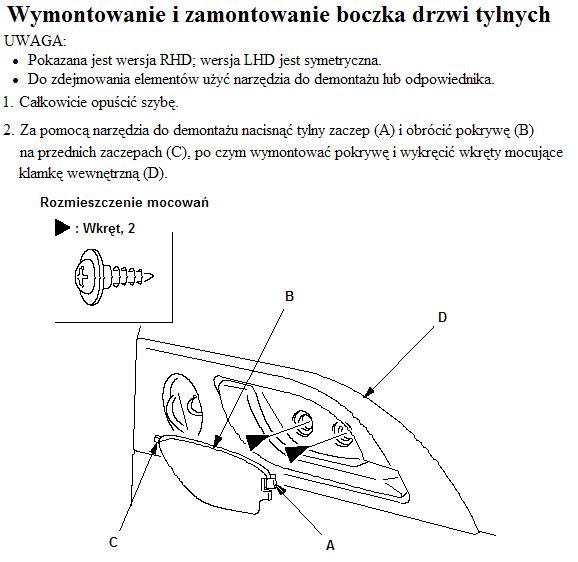

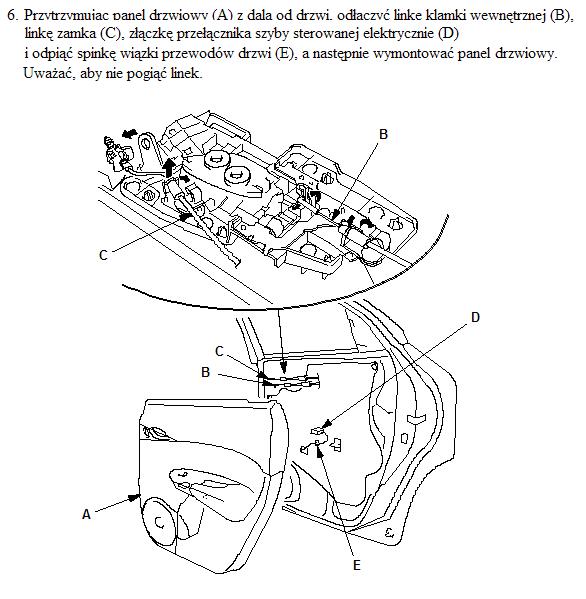

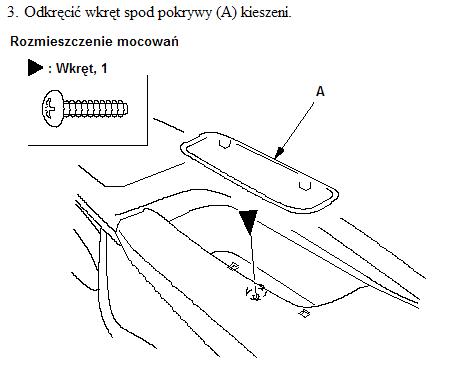

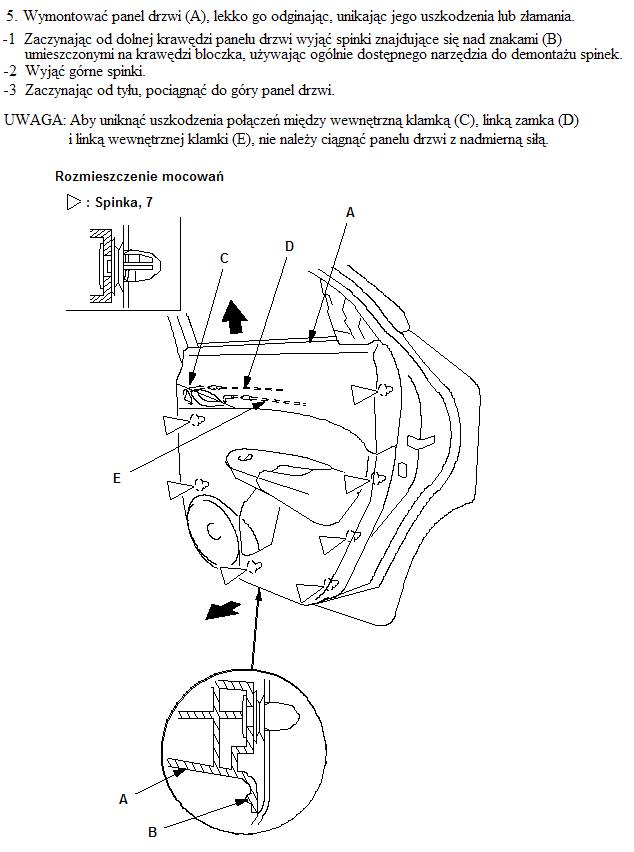

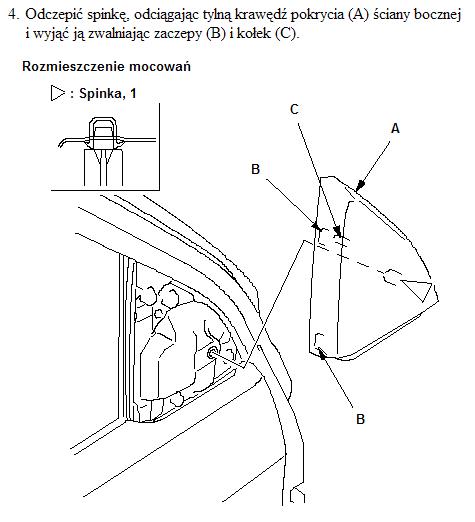

TUTAJ można zobaczyć, jak zgodnie z instrukcją serwisową powinien wyglądać proces demontażu.


I przechodzimy do części praktycznej:

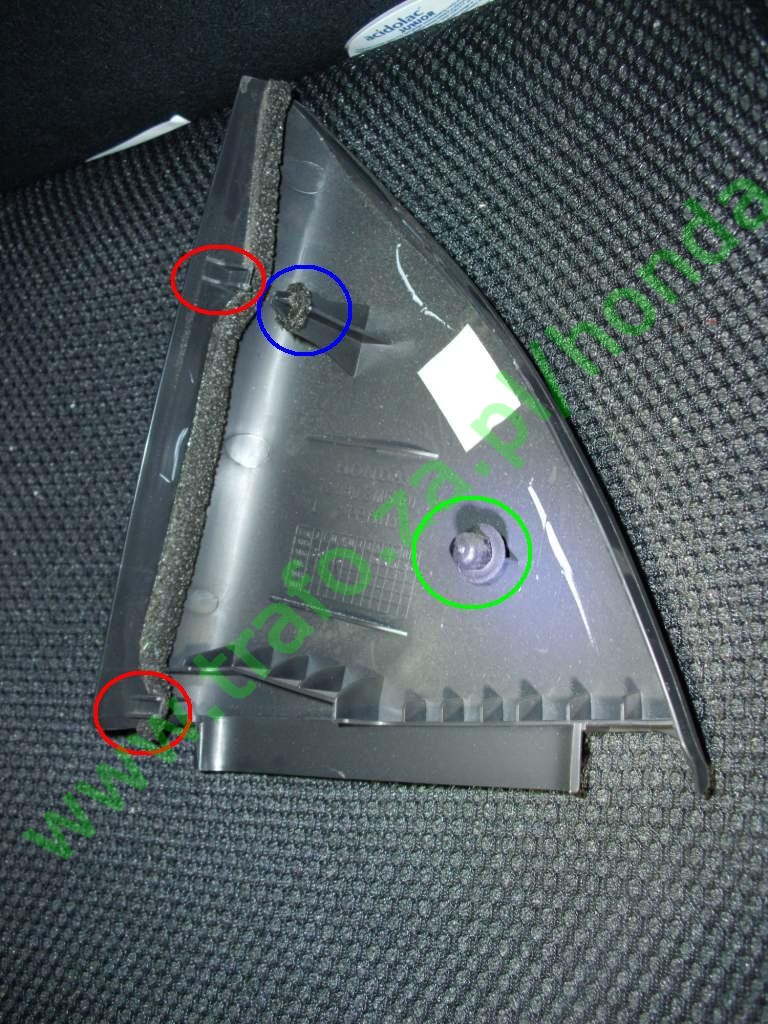

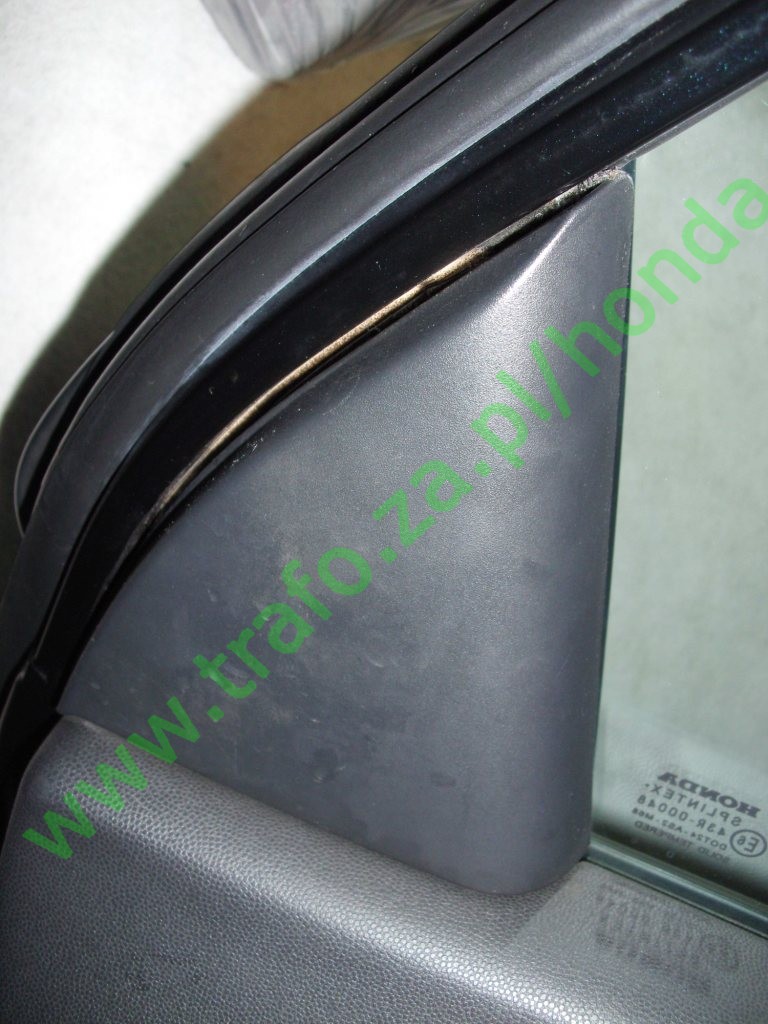

Pracę zaczynamy od odpięcia trójkątnej osłonki w rogu okna. Odpięcie polega na odciąganiu pionowej części osłonki w kierunku "do" szyby i jednoczesnym ciągnięciu górnego rogu przy półokrągłej części plastiku. Spowoduje to odczepienie dwóch zaczepów (kółka czerwone), odpięcie spinki (w zielonym kółku) oraz wyciągnięcie bolca (kółko niebieskie):

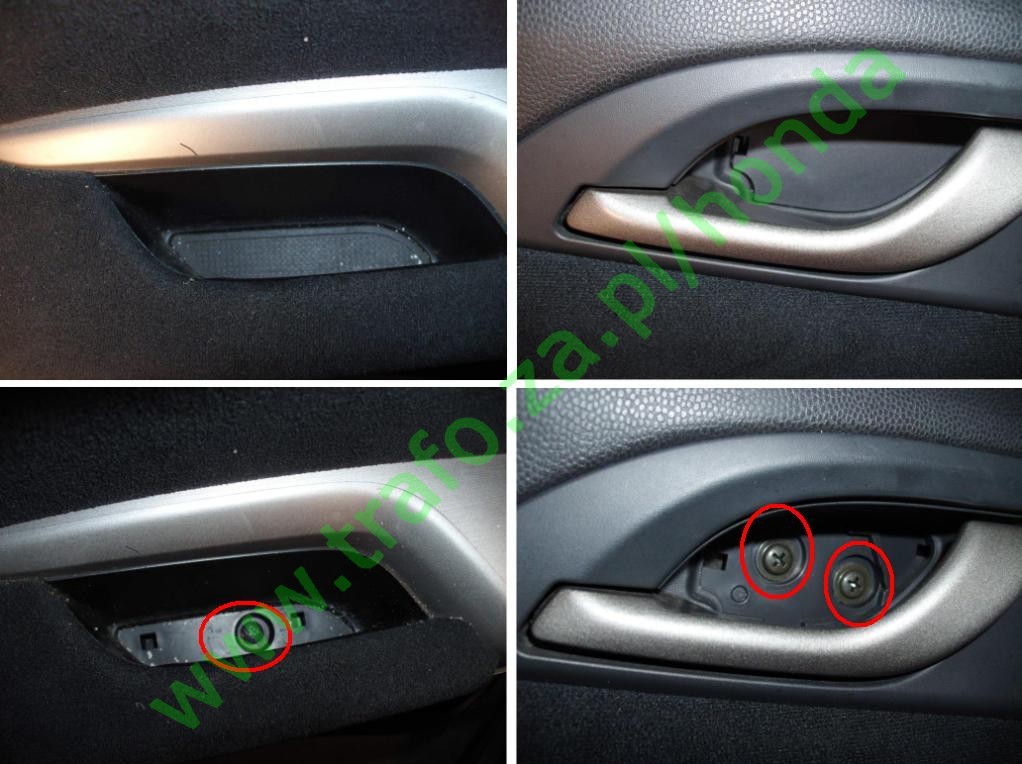

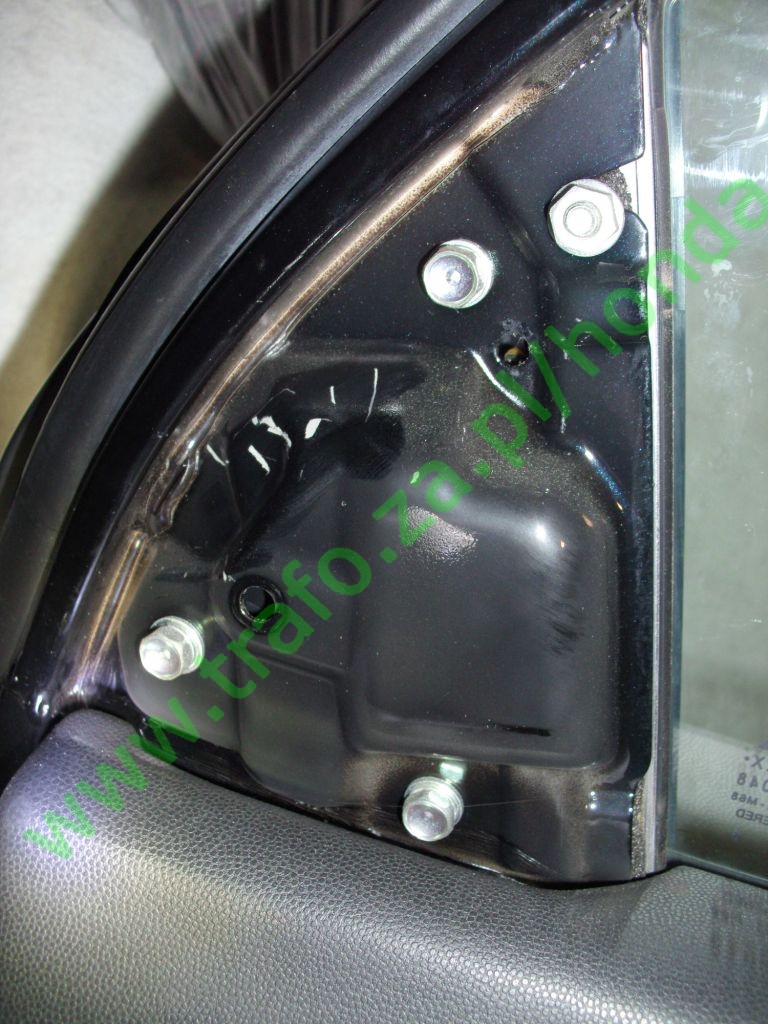

Kolejny etap to odkręcenie trzech wkrętów (śrubokręt krzyżykowy) znajdujących się za osłonkami przy klameczce otwierania drzwi i malutkim schowku w pobliżu przycisków otwierania szyb:

Po odkręceniu wkrętów pozostało jeszcze odczepienie poszycia drzwi które trzyma się na 7 spinkach, odpięcie linek sterujących zamkiem i złączki przewodów.
Poszycie można odpiąć  wkładając owiniętą materiałem dłoń miedzy plastik poszycia a blachę drzwi "objeżdżając" poszycie dookoła, do momentu aż puszczą wszystkie spinki. Można tez użyć specjalnego klucz do odpinania spinek.

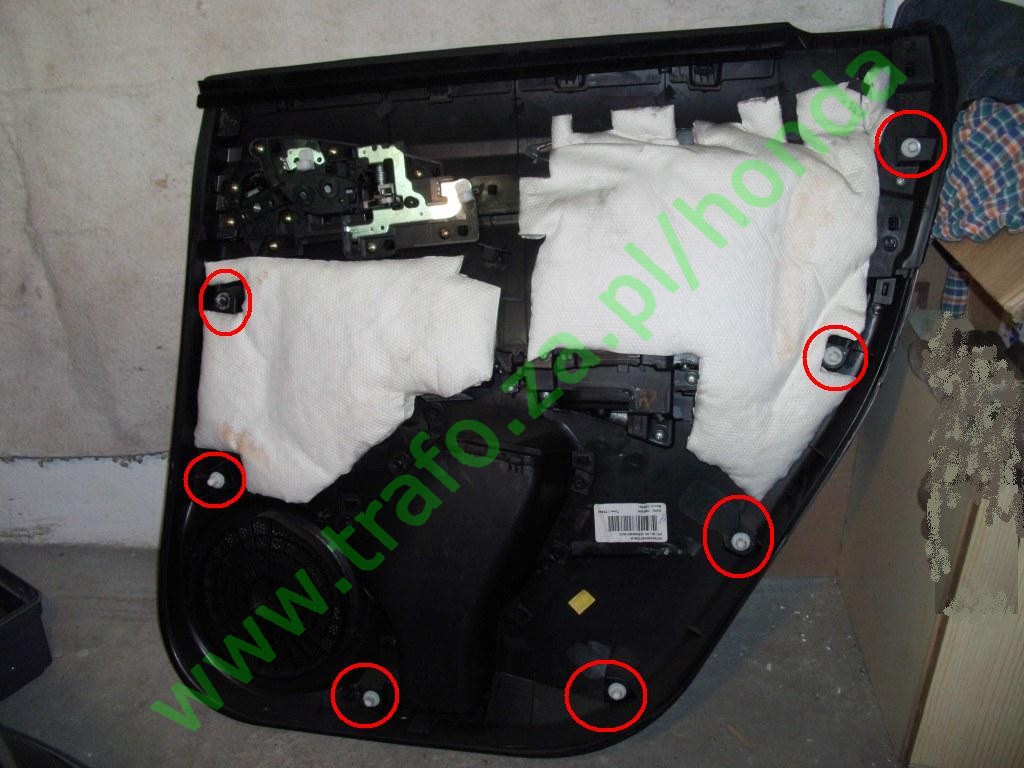

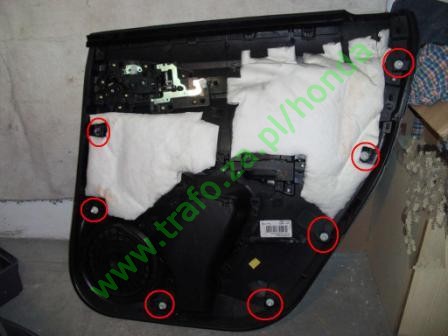

Miejsca rozmieszczenia spinek:


Po odpięciu wszystkich spinek  dźwigamy poszycie do góry, wysuwając jego górną część zahaczoną o blachę drzwi w okolicach szyby.
Kolejny etap to odpięcie linek sterujących zamkiem drzwi .

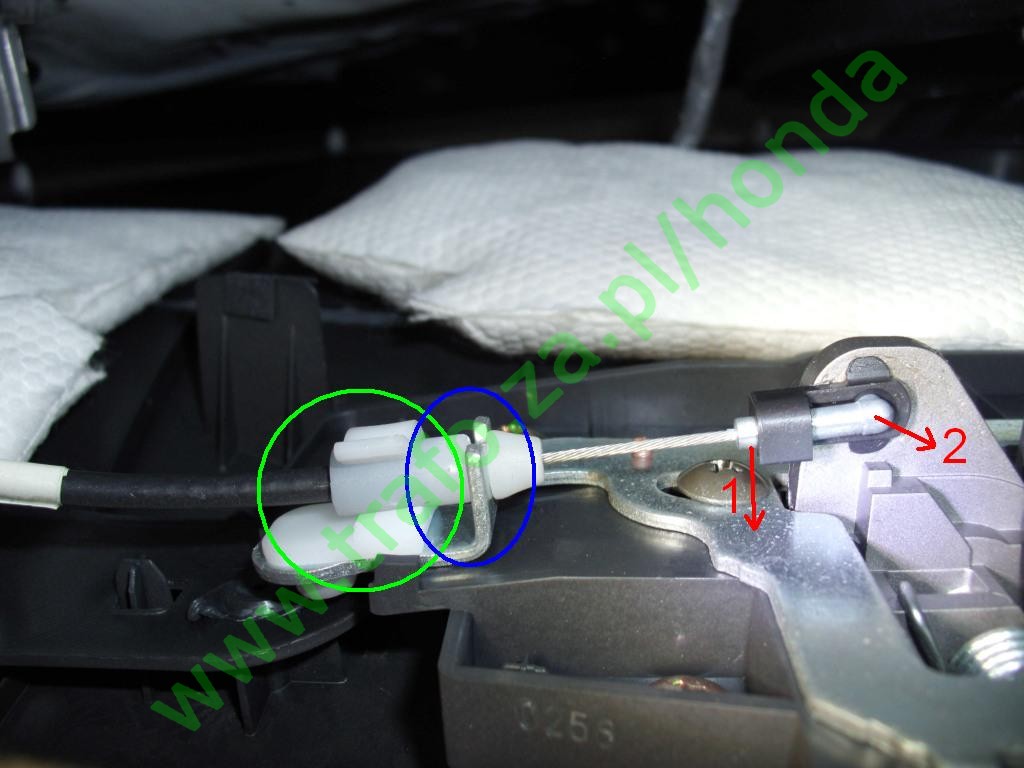

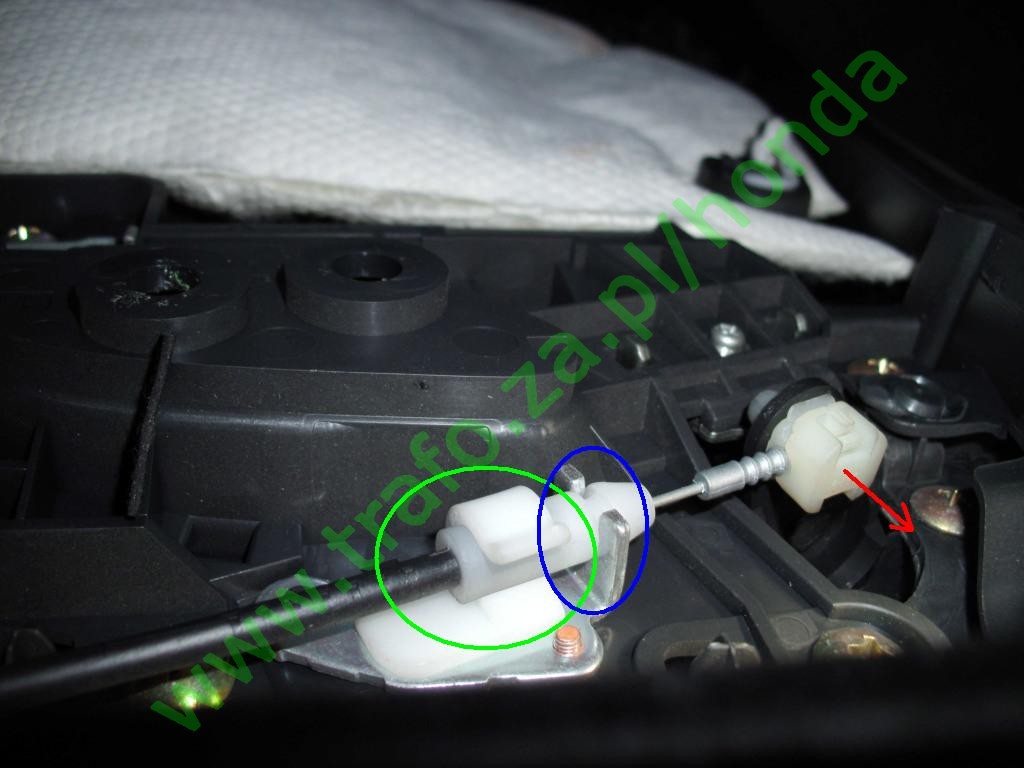

Odpinanie linek polega na;
- przekręceniu w dół białych zawleczek  zabezpieczających - w zielonych kółkach,
- wysunięciu końcówek pancerzy linek z metalowych zaczepów - w niebieskich kółkach,
- końcówkę linki z pierwszego zdjęcia wysuwamy z czarnego plastikowego mocowania (strzałka 1) i wysuwamy z otworu (strzałka 2),
- końcówkę linki z drugiego zdjęcia wysuwamy z mocowania przez wciśniecie malutkich białych dźwigienek (nie widać na zdjęciu) i wysunięciu całej końcówki zgodnie ze strzałką.



Na koniec zostało jeszcze odpięcie wtyczki  od sterowania otwierania szyby. Wtyczkę tradycyjnie wyciągamy po wcześniejszym wciśnięciu dźwigienki blokady.

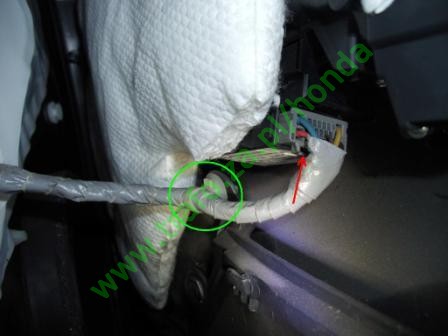

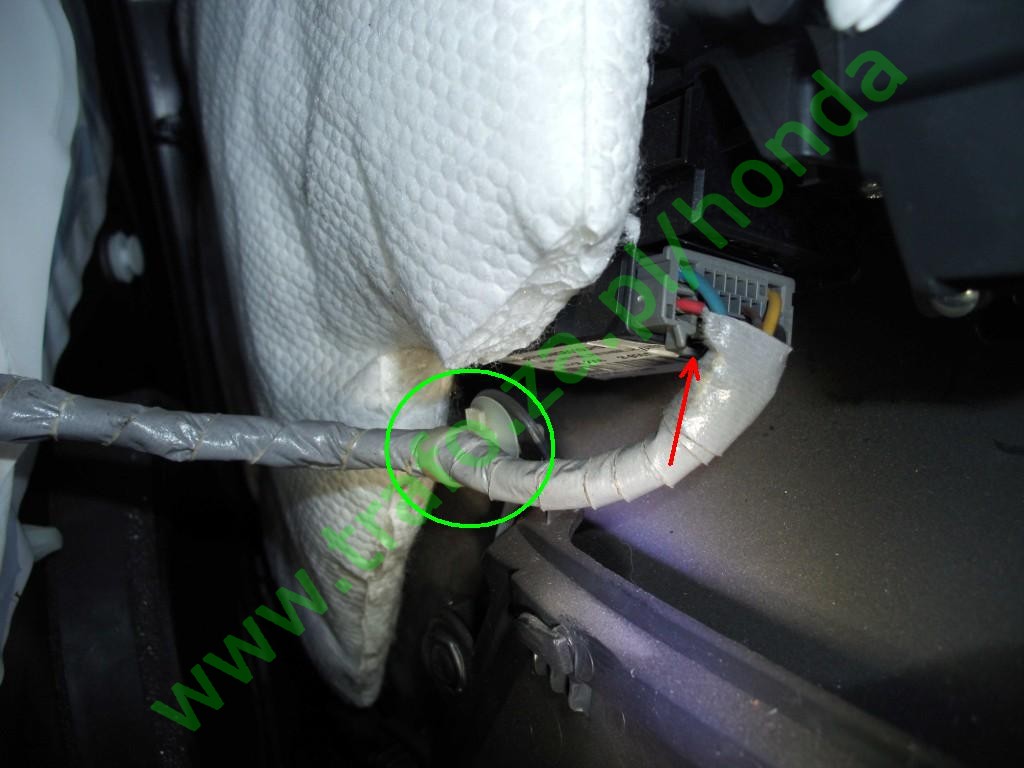

Miejsce gdzie znajduje się dźwigienka pokazane jest strzałką na zdjęciu. Widać tam jeszcze spinkę przytrzymującą wiązkę przewodów - w zielonym kółku:

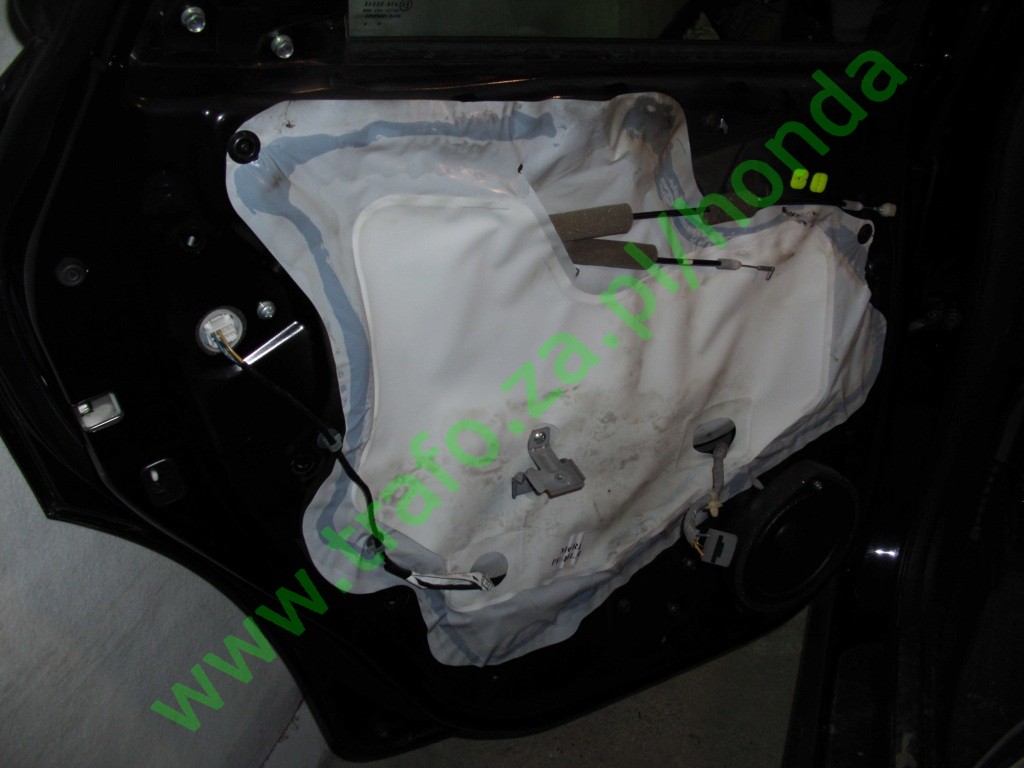

Tak wyglądają przednie drzwi po zdemontowaniu poszycia:

Żeby poskładać drzwi do normalnego wyglądu, wszystkie powyższe czynności wykonujemy w odwrotnej kolejności.
