Wskaźnik napięcia 12V

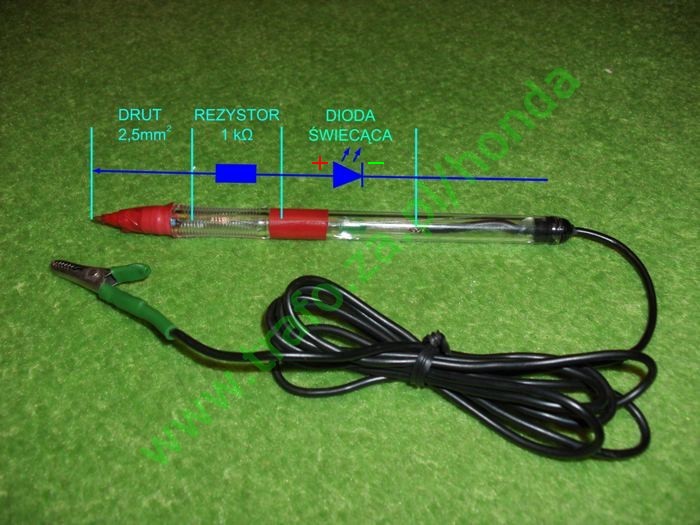

Najprostszy wskaźnik napięcia do instalacji 12V można zrobić ze starego przeźroczystego długopisu, diody LED, rezystora 1kΩ, kawałka miedzianego drutu, ok. 0,75-1m przewodu, krokodylka i taśmy izolacyjnej:

Diodę świecącą należy tak dobrać, żeby zmieściła się do rurki długopisu, w razie problemu można ją spokojnie spiłować (niektóre diody mają budowę soczewkową i świecą w konkretnym kierunku, spiłowanie lub jej zmatowienie poprawi rozpraszanie światła, co da lepszy efekt wizualny we wskaźniku)

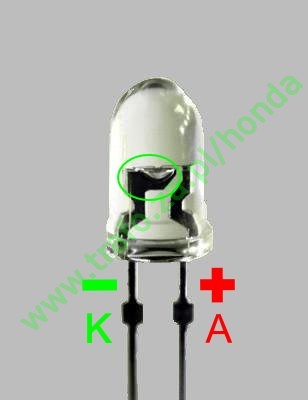

W miejscu gdzie wychodził czubek wkładu długopisu wsadzamy drut miedziany (u mnie o przekroju 2,5mm² spiłowany do szpica), dalej lutujemy rezystor 1kΩ, diodę świecącą i przewód z krokodylkiem. Ważne jest, żeby lutując diodę w kierunku "plusa" (czubka wskaźnika), przylutować jej odpowiednią końcówkę (patrząc na diodę "minus" jest zazwyczaj tam, gdzie większa elektroda - w kółku na dole. Kupując nową diodę końcówka anody -plusa- jest dłuższa niż minusa):

Przed włożeniem wszystkiego do obudowy dobrze jest sprawdzić działanie układu "na sucho".
