Uruchomienie oprogramowania i diagnostyka samochodu możliwa jest tylko na komputerach z systemem Windows XP SP3, lub innych z zainstalowanym emulatorem Windowsa XP. Jego uruchomienie polega na instalacji programu HDS (Honda Diagnostic System) oraz dedykowanych sterowników w odpowiedniej kolejności;

1. Instalacja programu; "Honda HDS",
2. Instalacja sterowników; "MVCI Driver",
3. Restart komputera,
4. Uruchomienie ikonki; "START HDS" i odczekanie do uruchomienia programu "Honda HDS".

W razie problemów z uruchomieniem programu, można spróbować usunąć zainstalowane aplikacje i ponowić instalację.
Kolejność czynności przy usuwaniu i ponownej instalacji oprogramowania;
1. Odinstalować program i sterowniki,
2. Zrestartować komputer,
3. Skasować z dysku "C" komputera katalogi; "GenRad" i "Teradyne",
4. Kolejny raz zrestartować komputer,
5. Zainstalować program "HDS" i spróbować go uruchomić klikając na ikonkę; "System diagnostyczny"- powinien ruszyć bez problemu,
6. Kolejny restart komputera i po nim instalacja sterowników "MVCI Driver",
7. Kolejny restart komputera i próba uruchomienia programu ze skrótu na pulpicie "StartHDS",
8. Ostatni etap to podpięcie kabla do komputera i podłączenie go do samochodu.


TUTAJ można zobaczyć, jak wygląda proces instalacji programu.

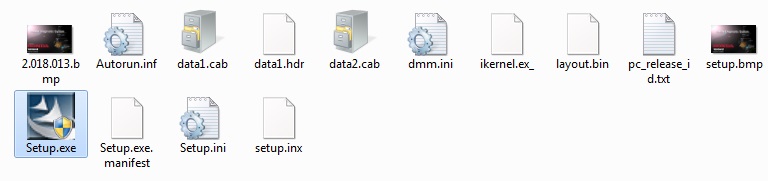

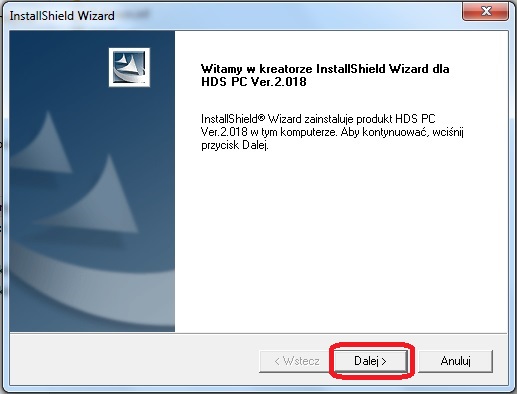

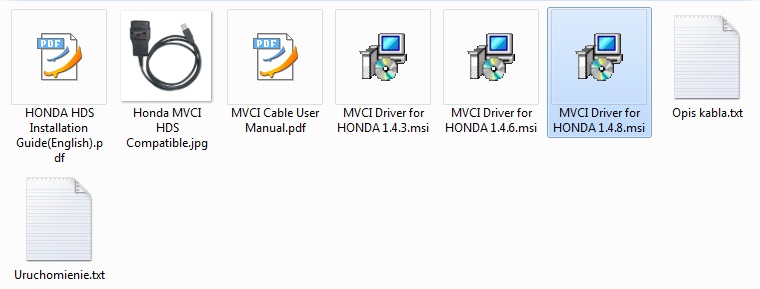

Wybór pliku uruchamiającego instalację;

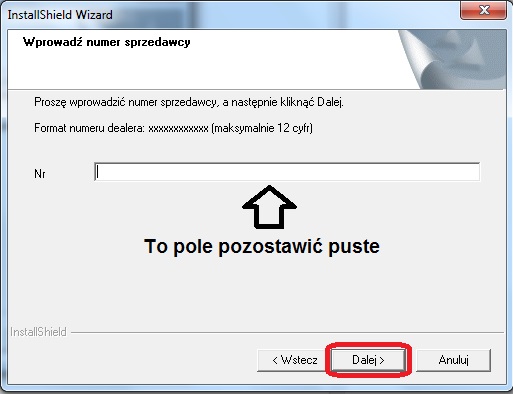

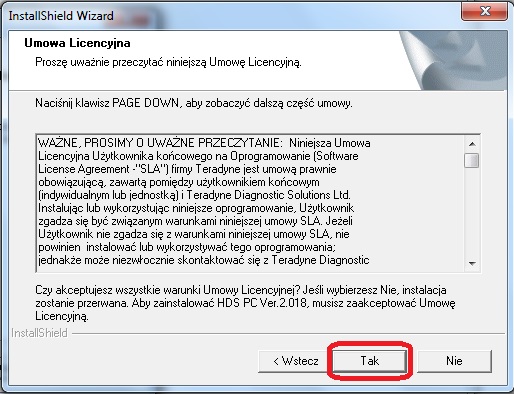

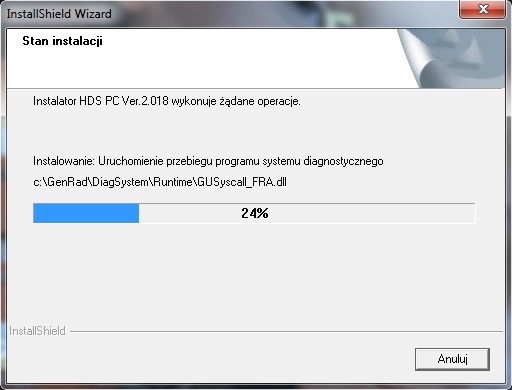

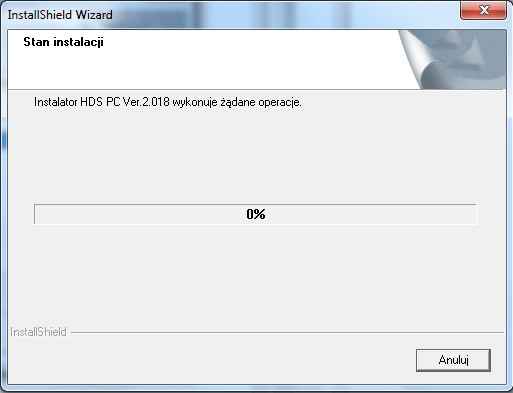

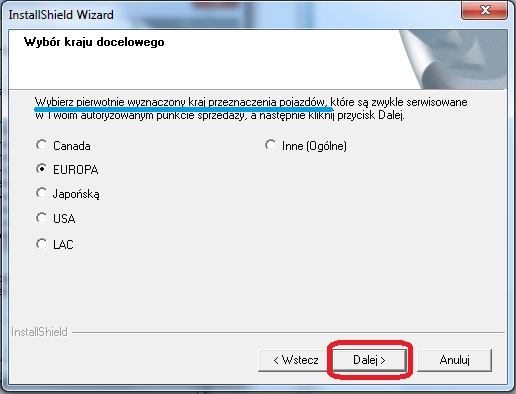

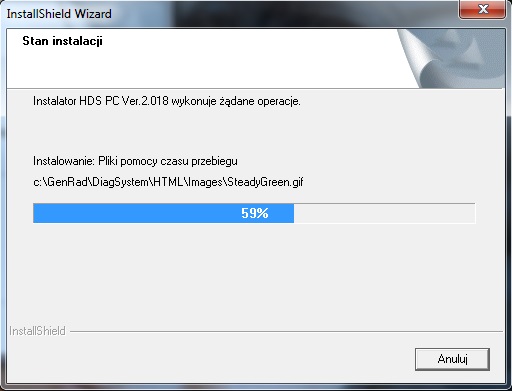

Kolejne etapy instalacji programu;

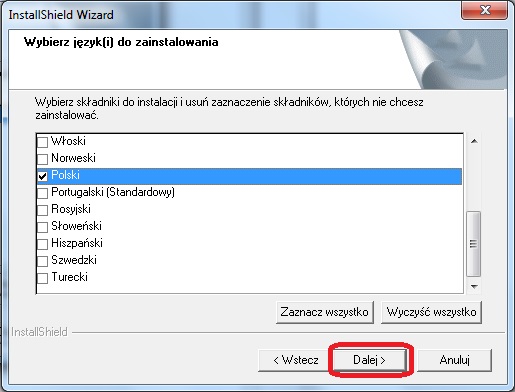

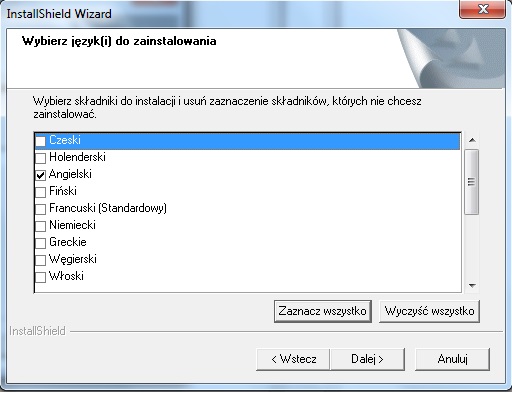

Domyślnie instalowana jest wersja "anglojęzyczna". Aby program działał w języku "polskim", należy ten język doinstalować, wybierając go z rozwijanego menu;

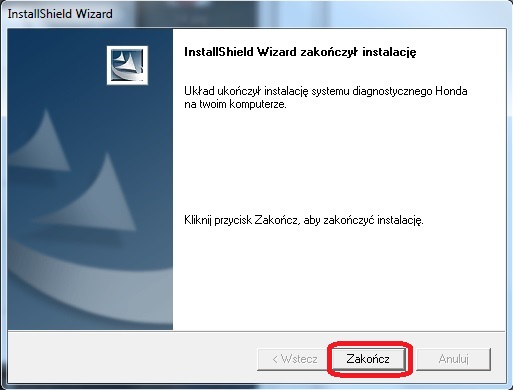

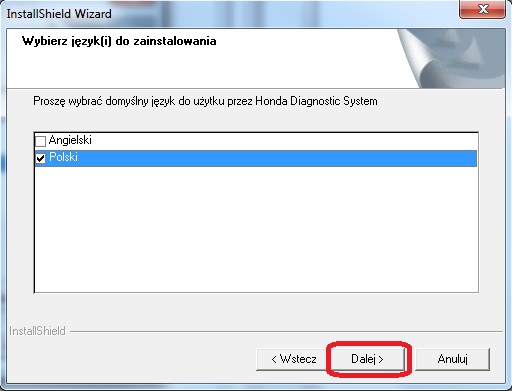

Wybór języka domyślnego (po instalacji można go będzie zmienić o ile był wybrany do instalacji) i dalsze etapy instalacji;





Po zakończeniu procesu instalacji na pulpicie pojawi się ikonka służąca do uruchomienia programu "HDS";



TUTAJ można zobaczyć, jak wygląda proces instalacji sterowników.

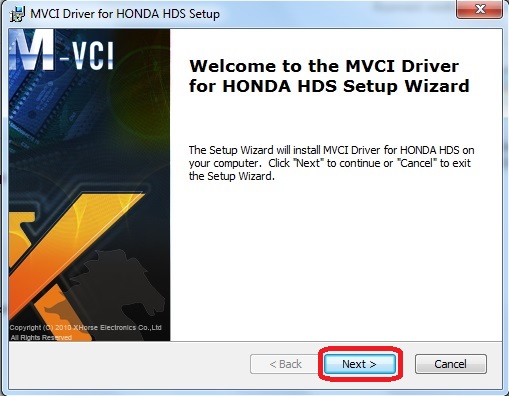

Wybór pliku uruchamiającego instalację sterowników (w tym przypadku w wersji 1.4.8);

Kolejne etapy instalacji sterowników;





Po zakończeniu procesu instalacji na pulpicie pojawi się ikonki służąca do uruchomienia informacji o kablu i programu "HDS";

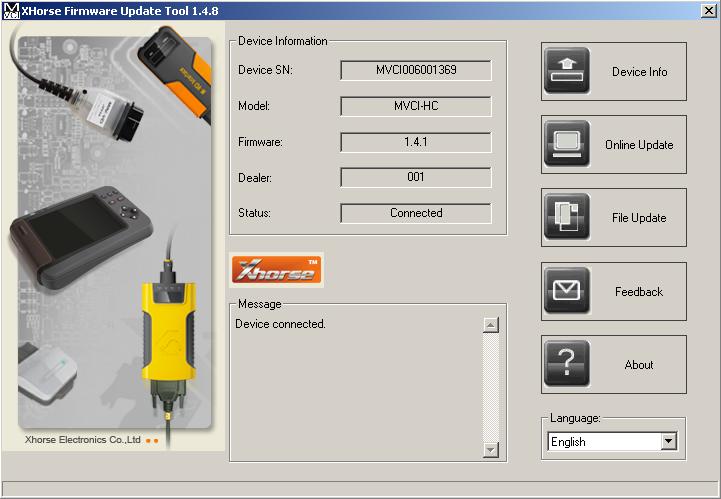

 Informacje o kablu MVCI dostępne po jego podłączeniu do komputera i uruchomieniu ikonki "MVCI Firmware Update Tool";



---



Obsługa programu;

Po podłączeniu kabla do komputera i wetknięciu wtyczki OBDII do złącza diagnostycznego i przekręceniu kluczyka, należy uruchamić program klikając na ikonkę:

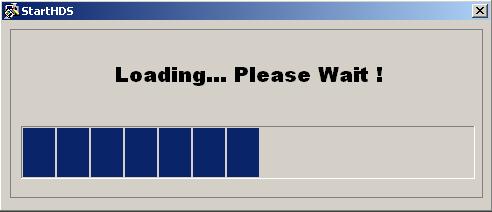

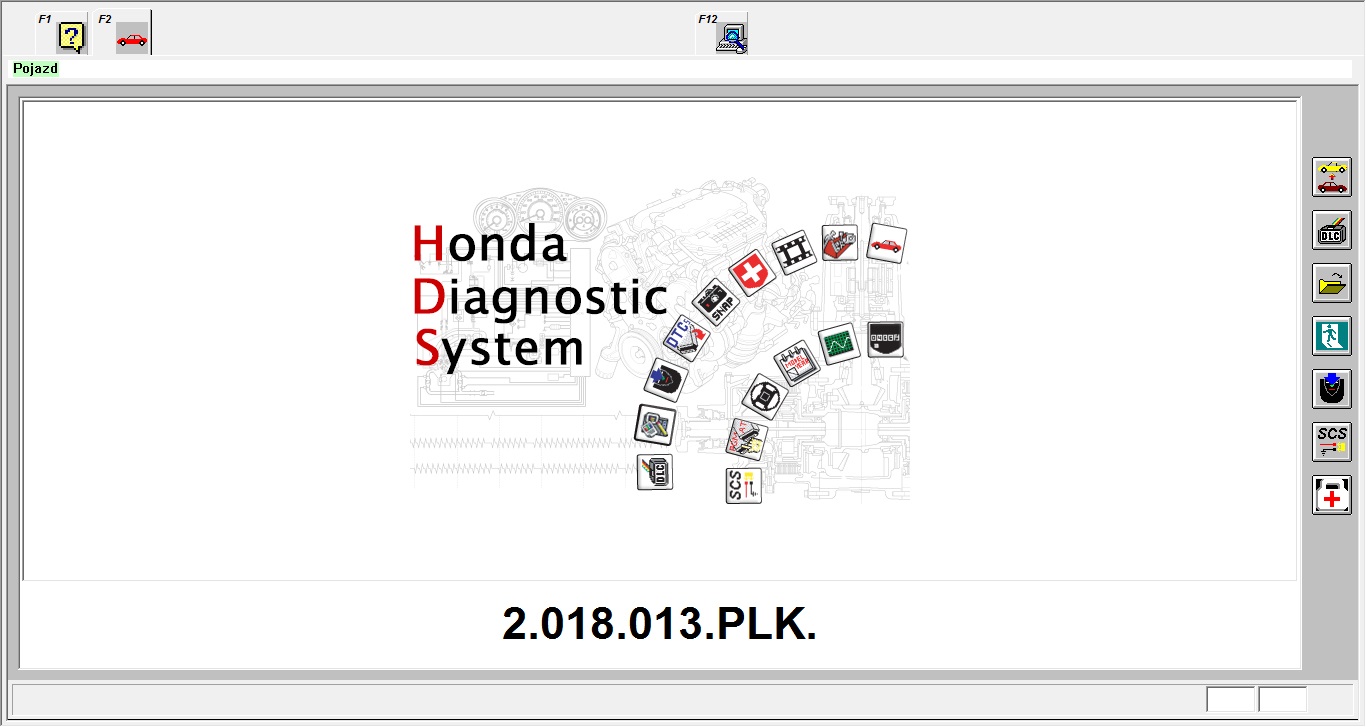

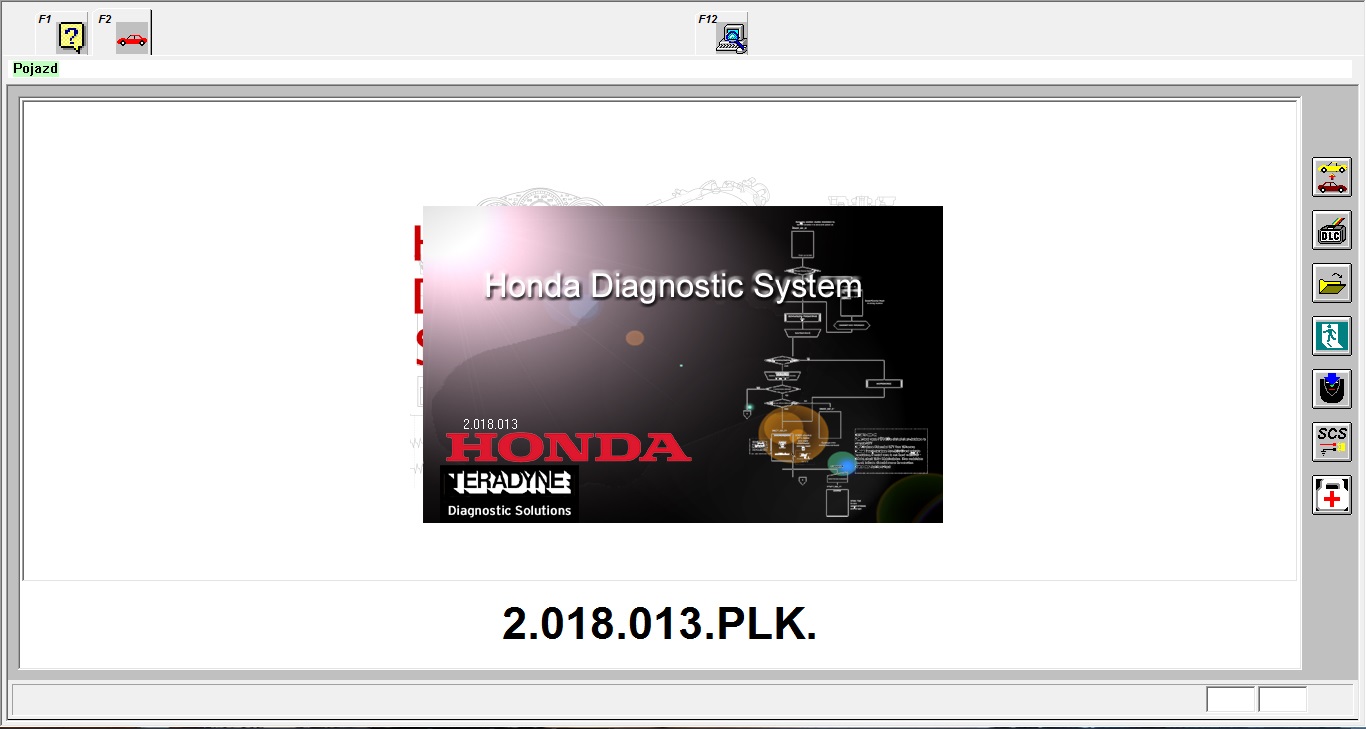

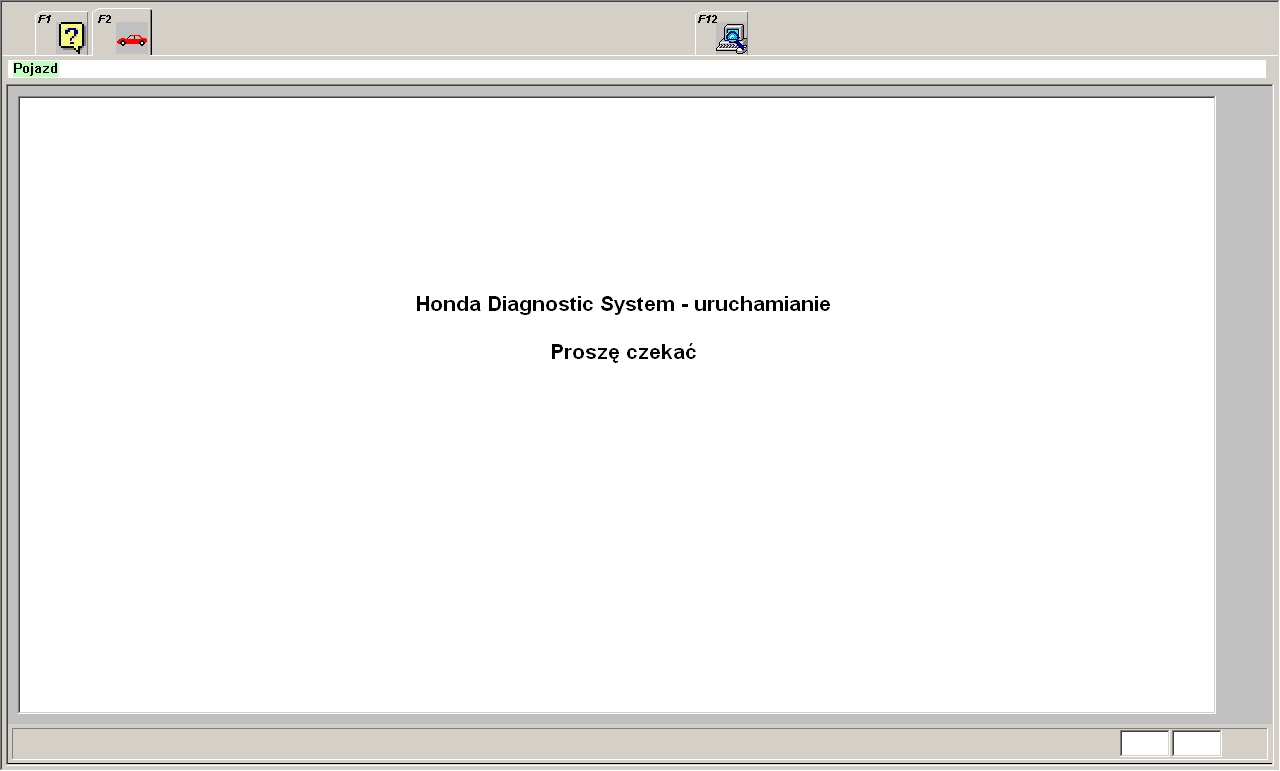

Po jego uruchomieniu;

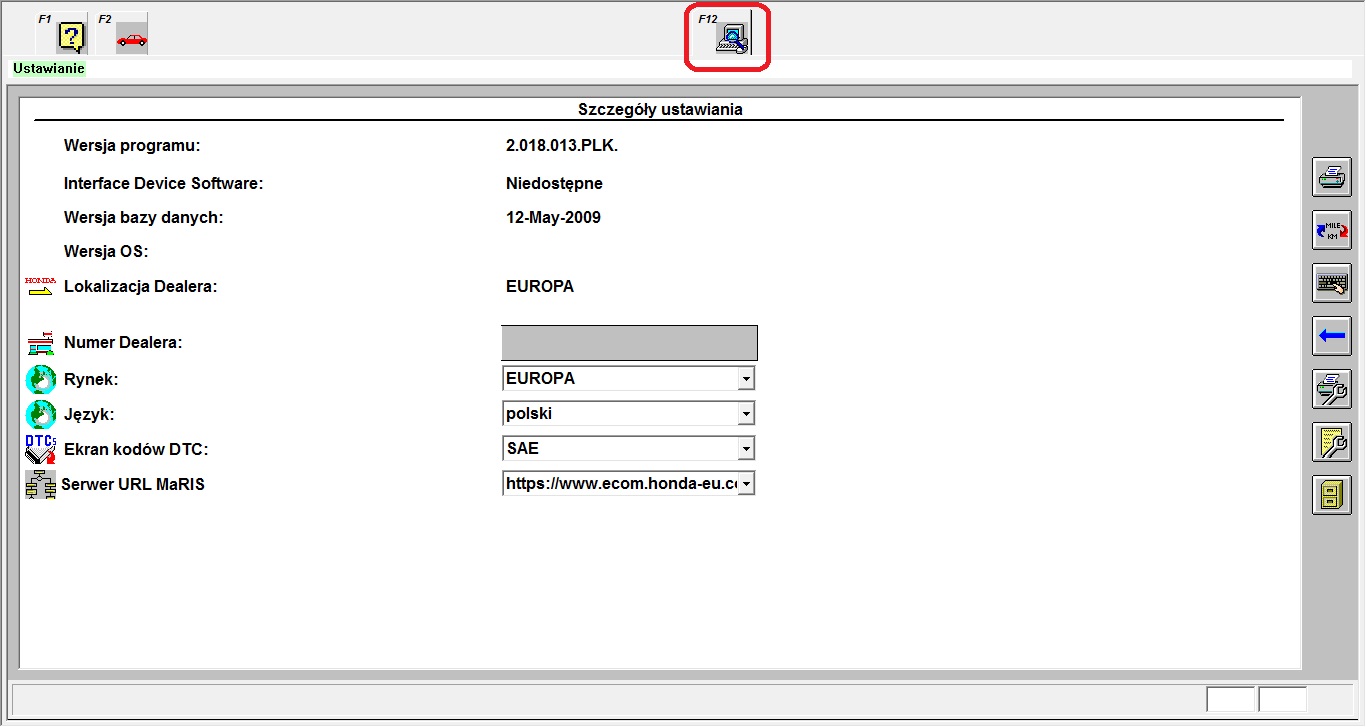

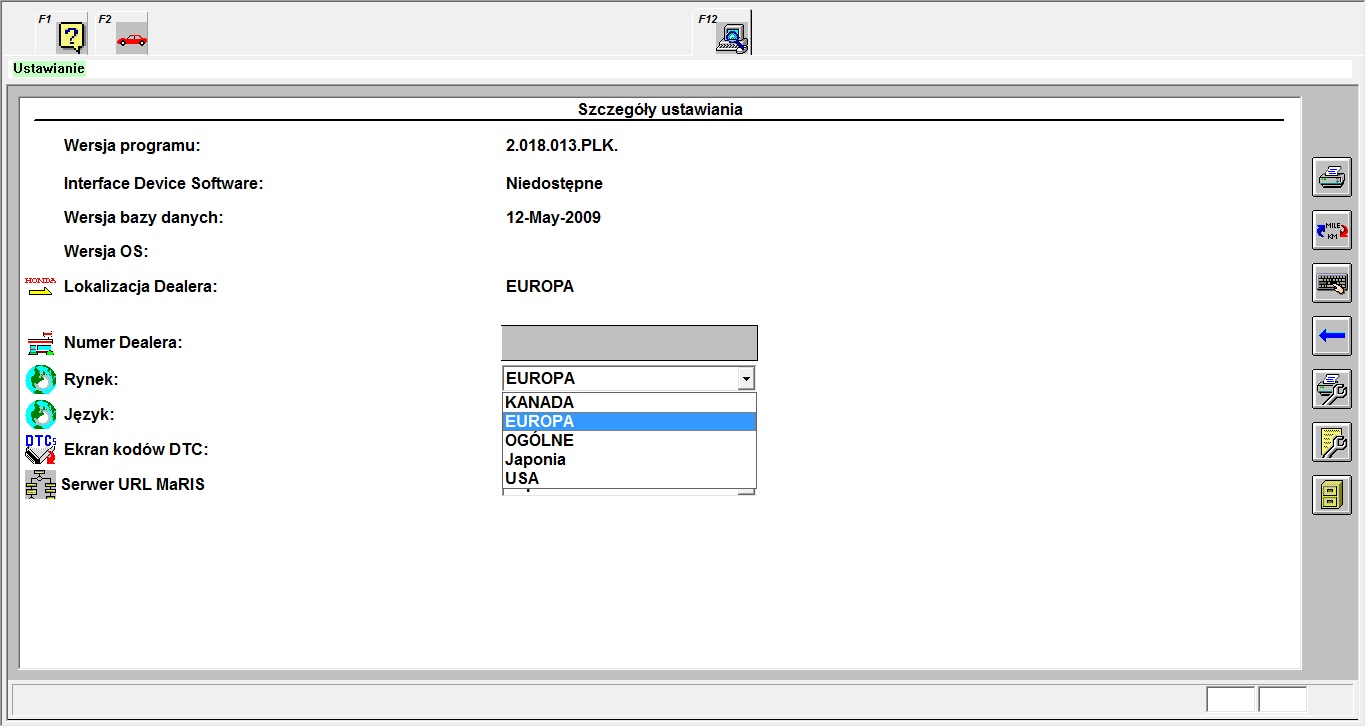

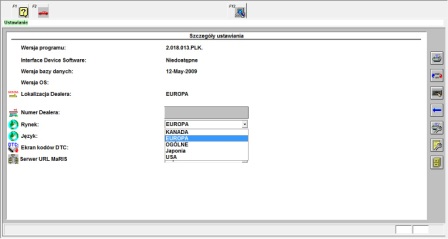

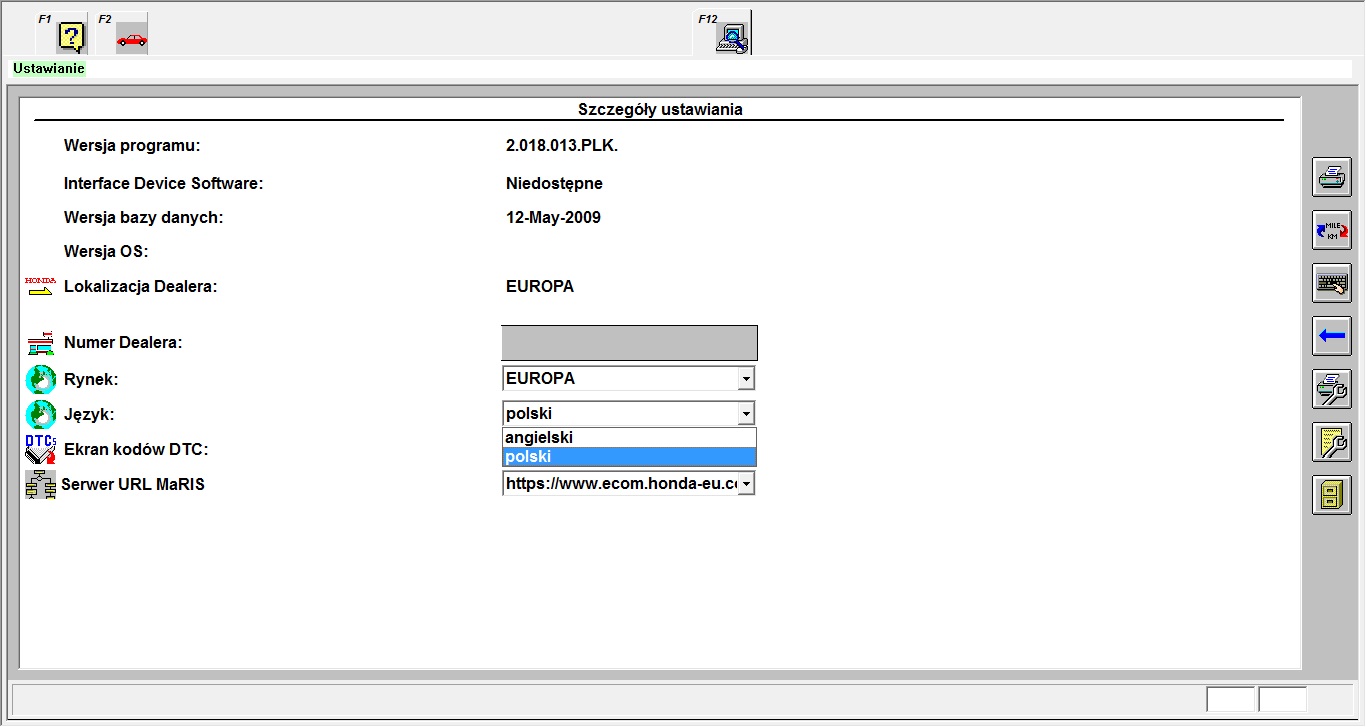

i kliknięciu na ikonkę komputera (lub klawisz F12) można w razie potrzeby wybrać "Region" oraz jeden z wcześniej zainstalowanych języków;

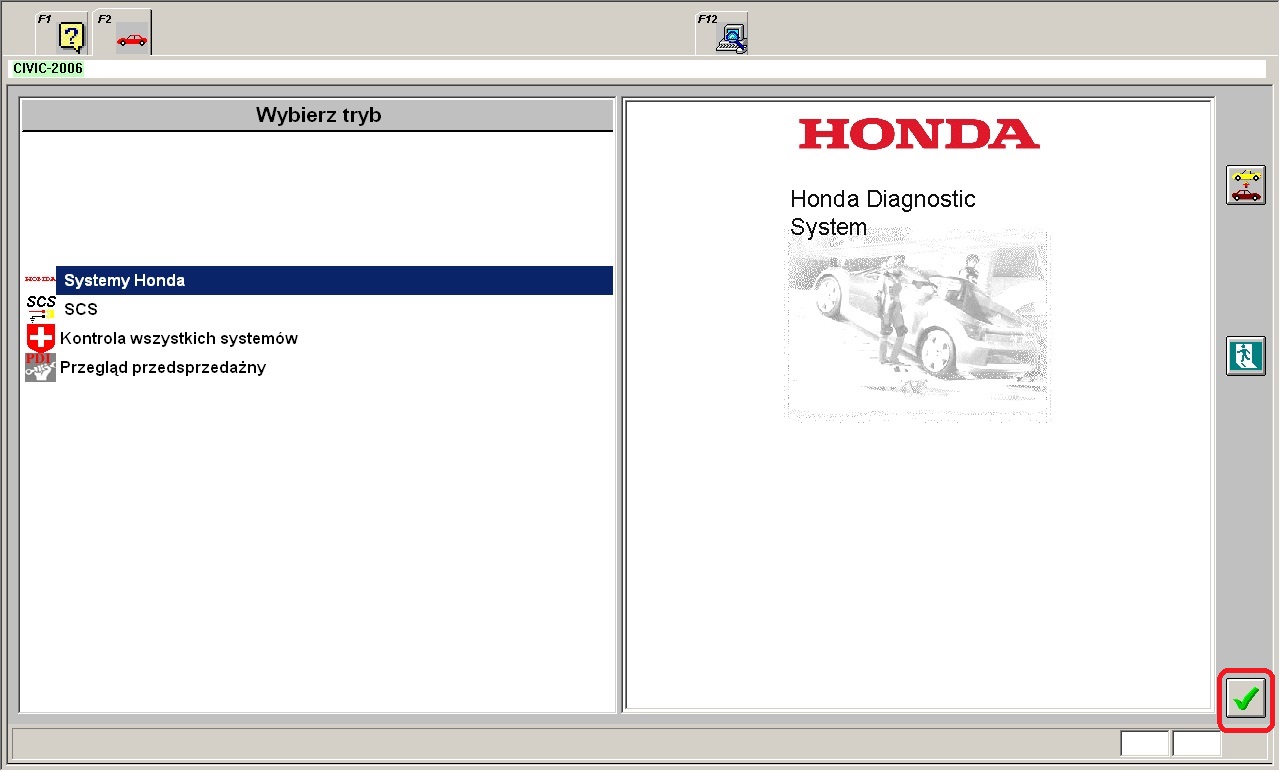

Aby podłączyć się i przeprowadzić diagnostykę samochodu należy postępować po kolei;

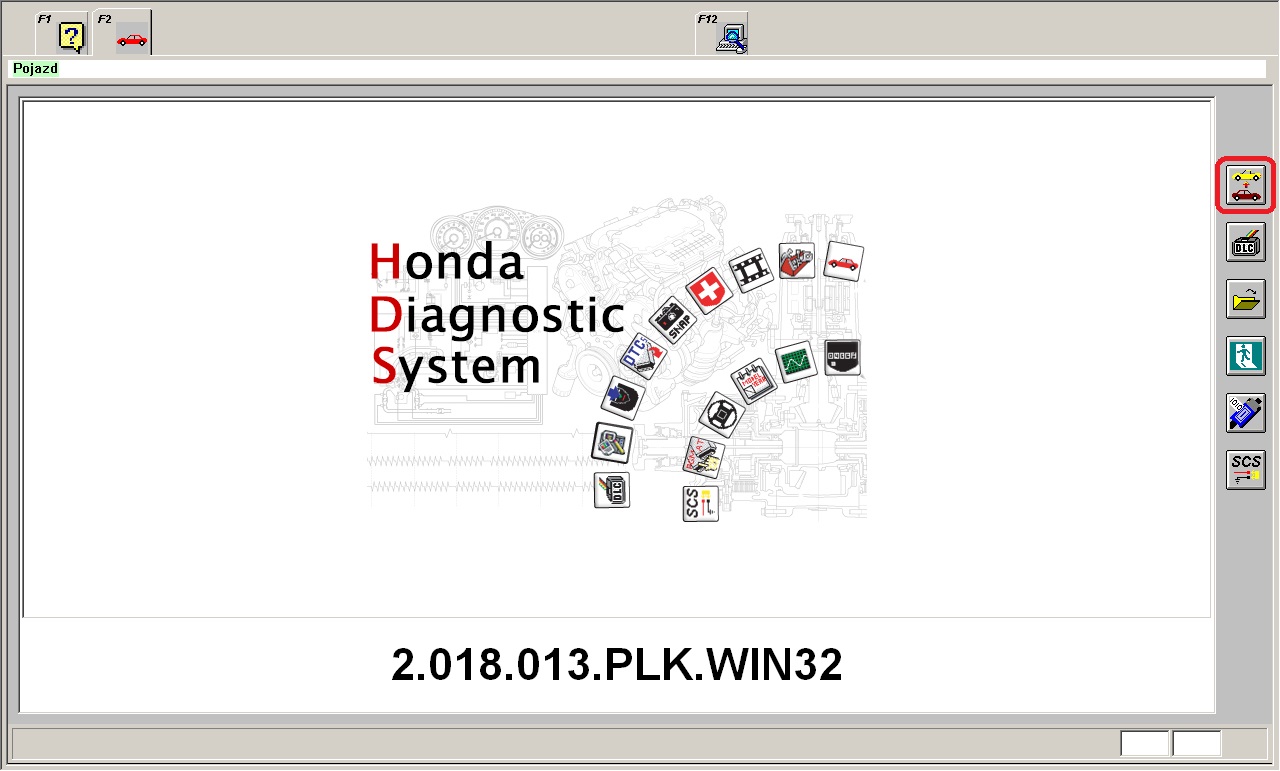

Uruchomić program i kliknąć na ikonkę po prawej stronie - zainicjuje to połączenie z samochodem;

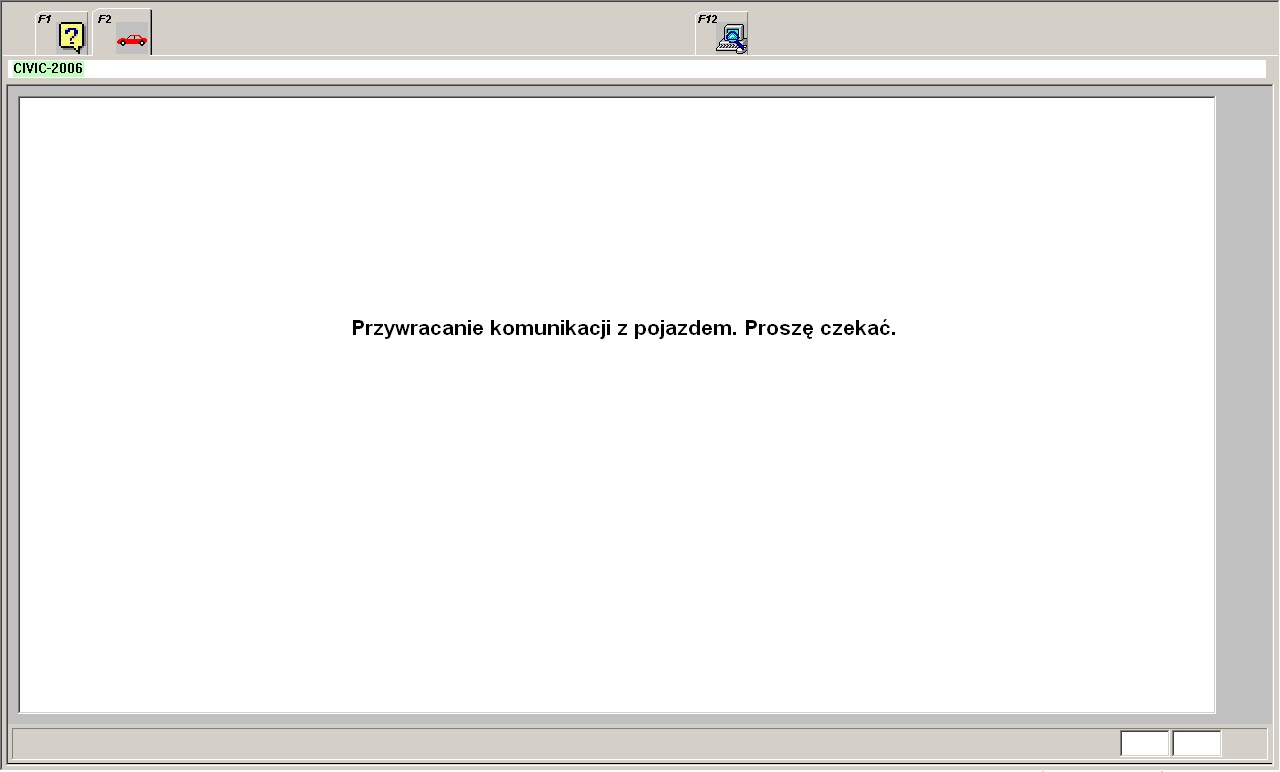

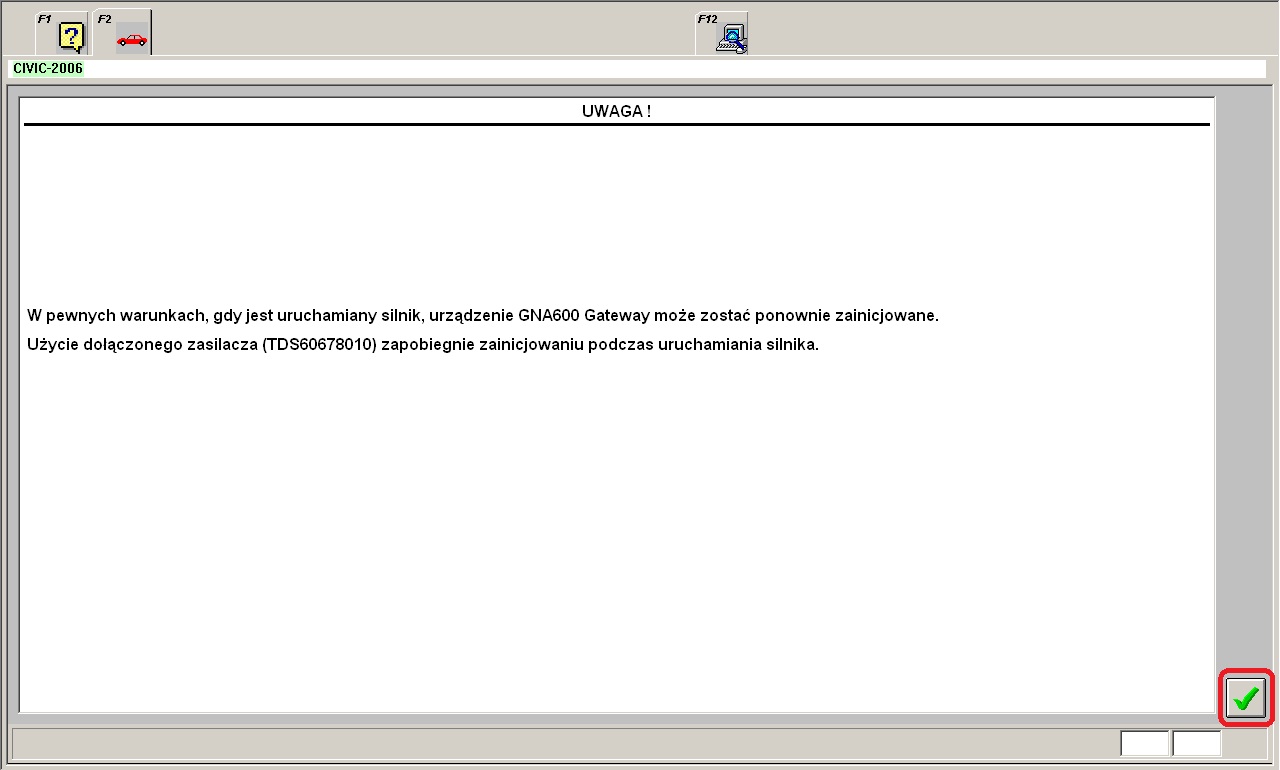

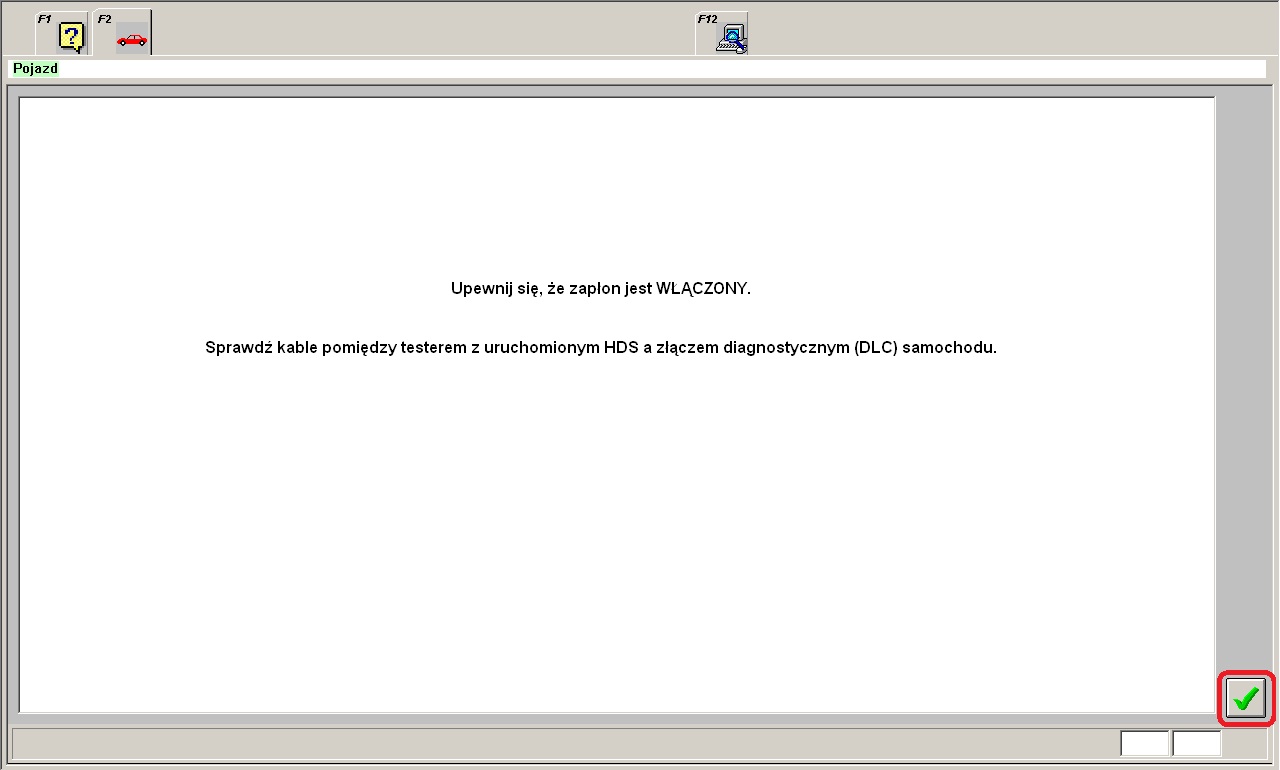

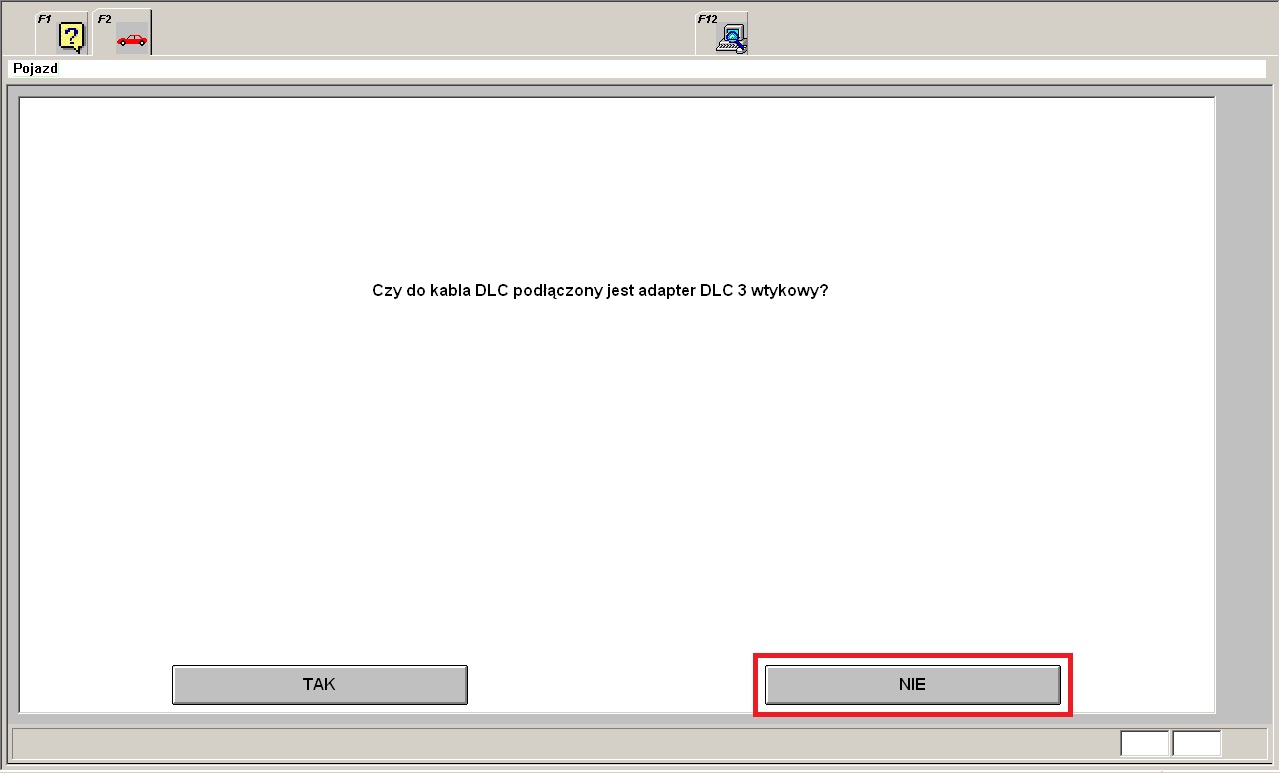

Dalej należy postępować wg. obrazków jak niżej klikając na odpowiednie pola;

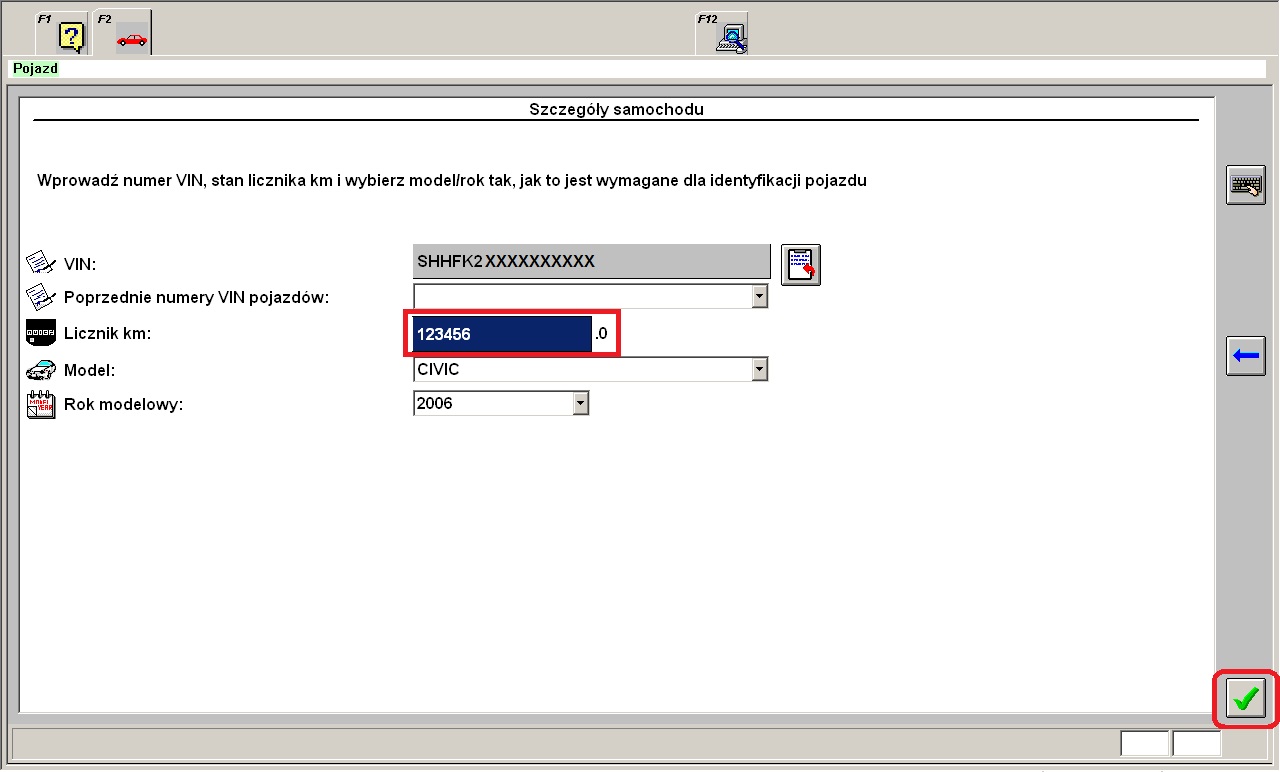

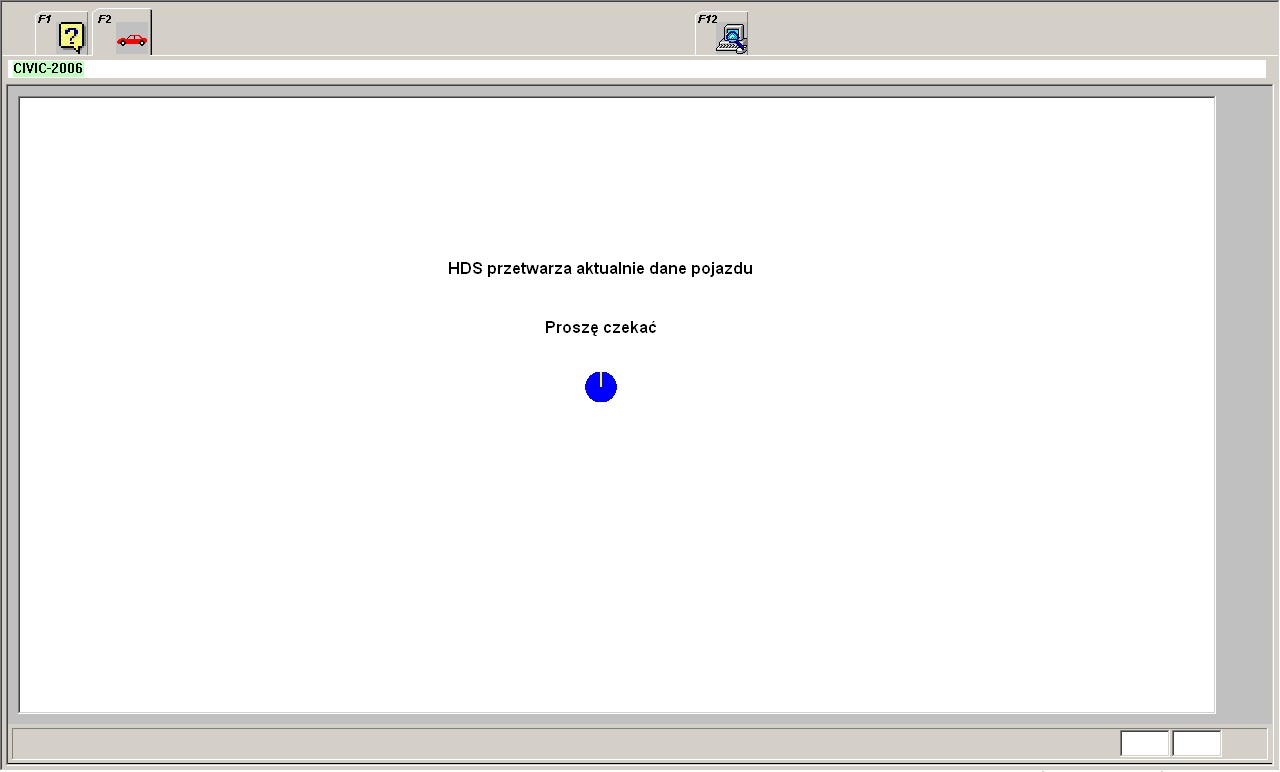

Po połączeniu z komputerem samochodu pojawi się automatycznie numer VIN, rocznik i model auta. Konieczne będzie ręczne wpisanie stanu licznika. Należy akceptować kolejne kroki jak niżej;







Przykład wykorzystania kabla do odczytów parametrów pracy urządzeń samochodu z "Listy danych";

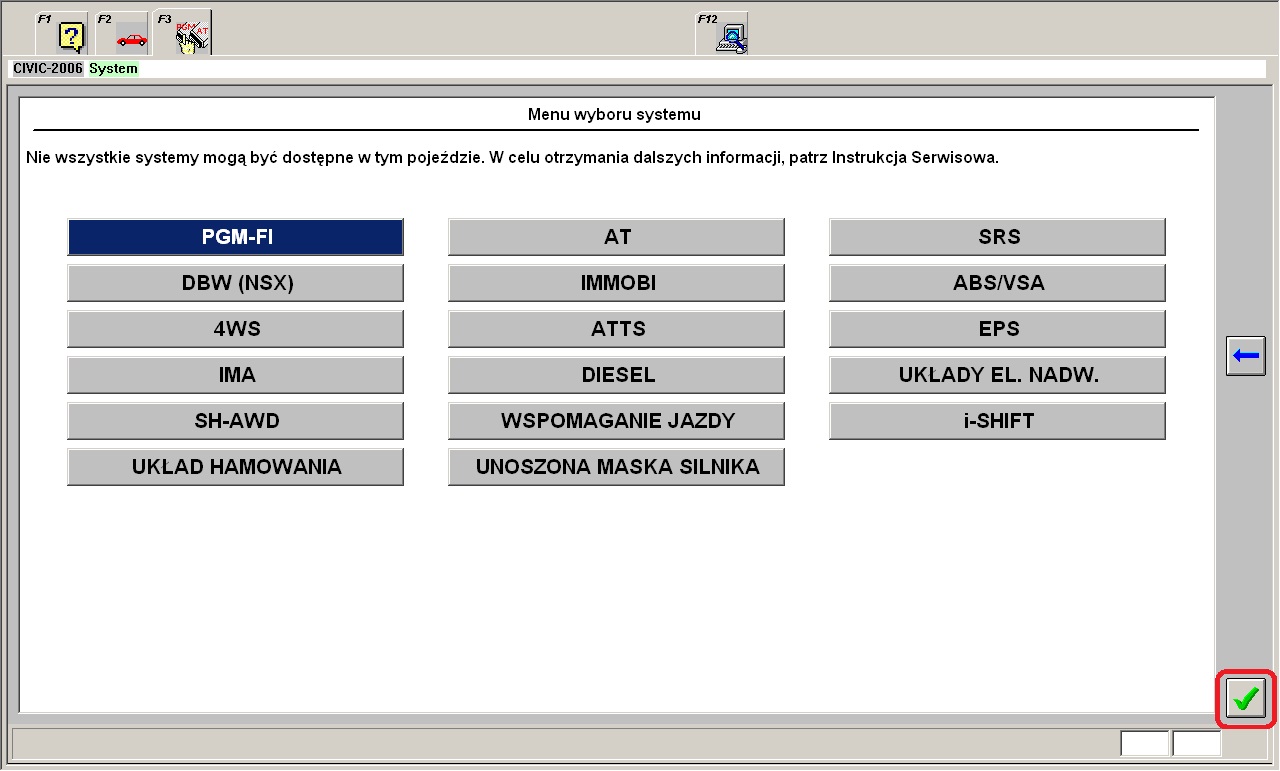

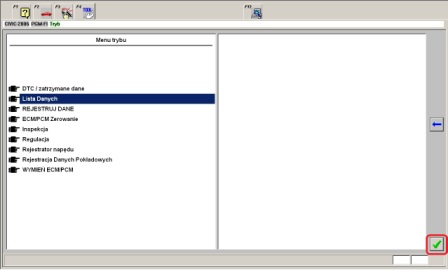

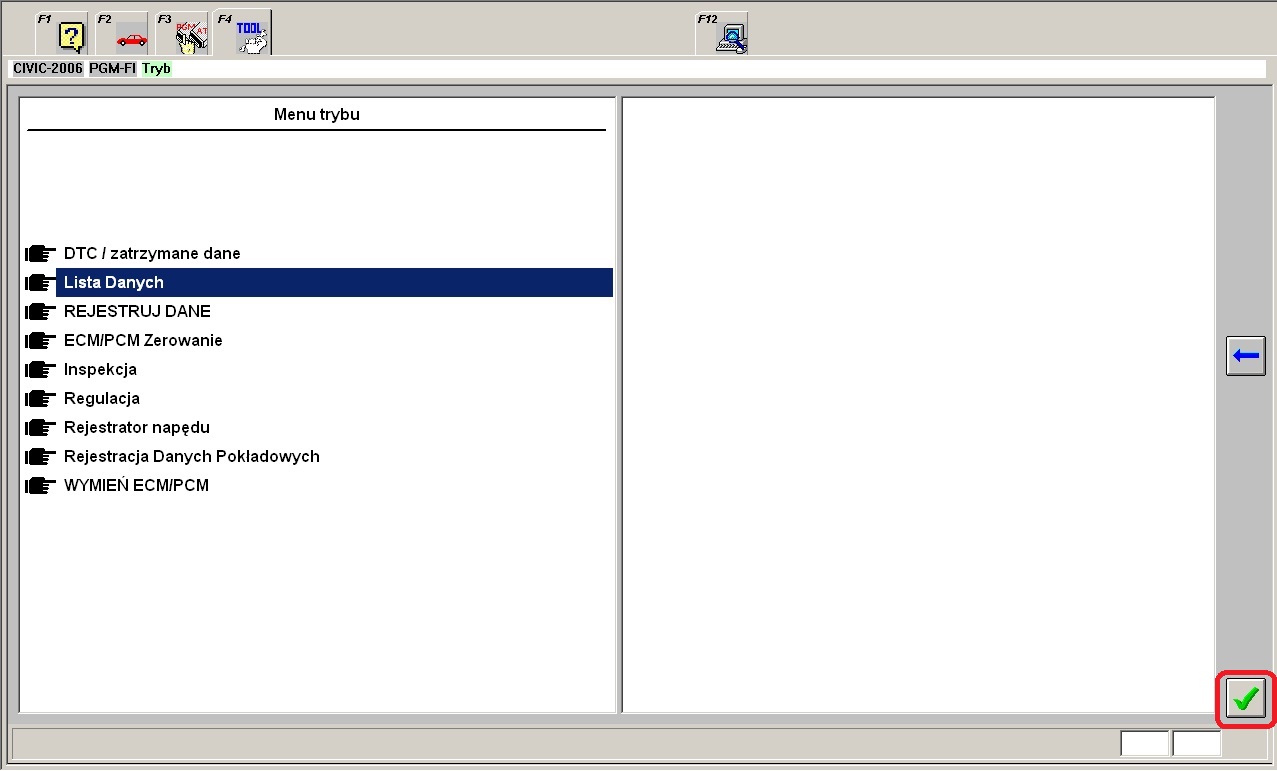

Z głównego menu należy wybrać "PGM-FI" (jak wyżej) i dalej "Listę Danych";

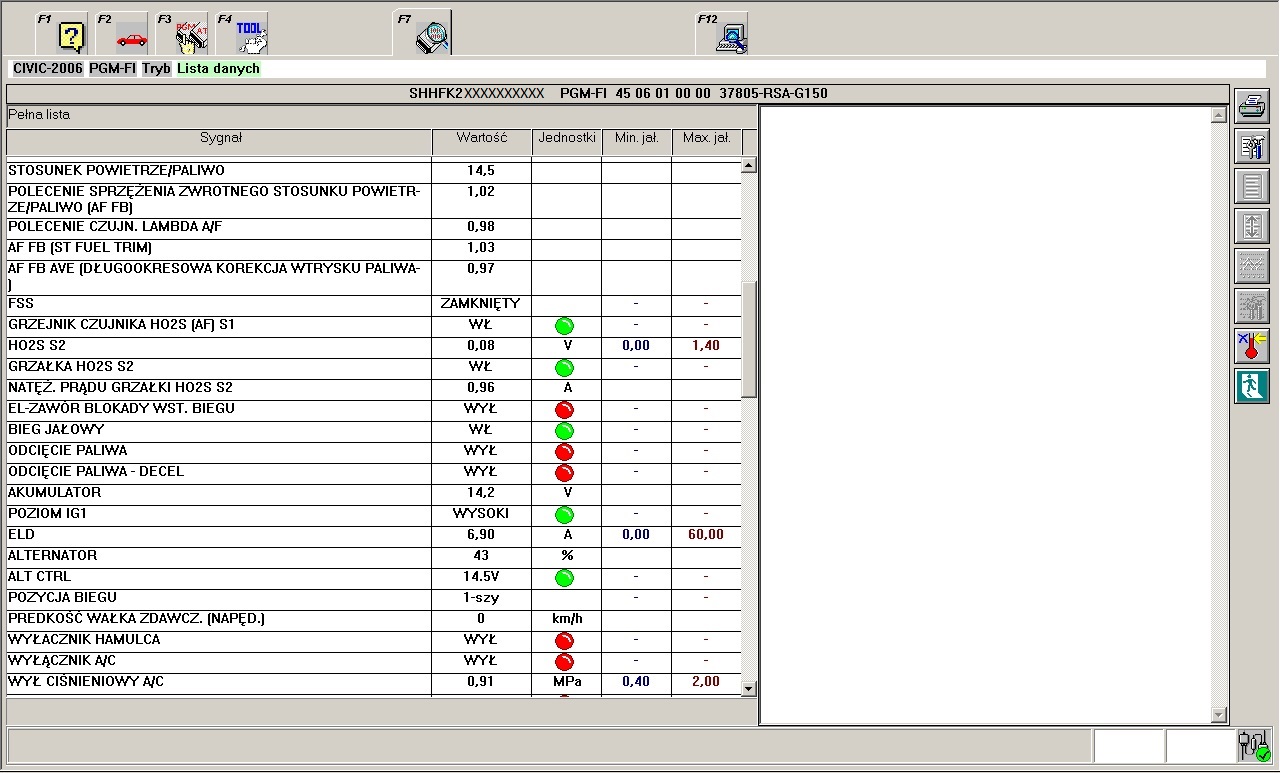

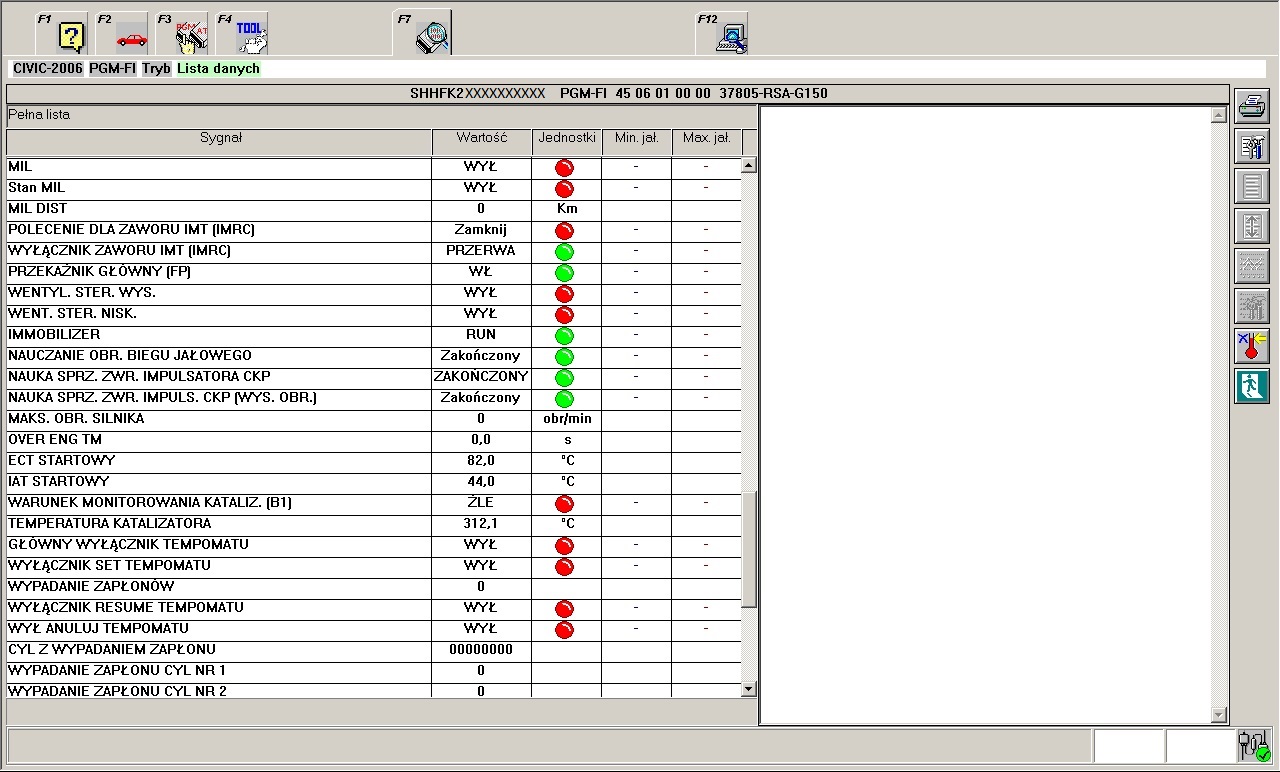

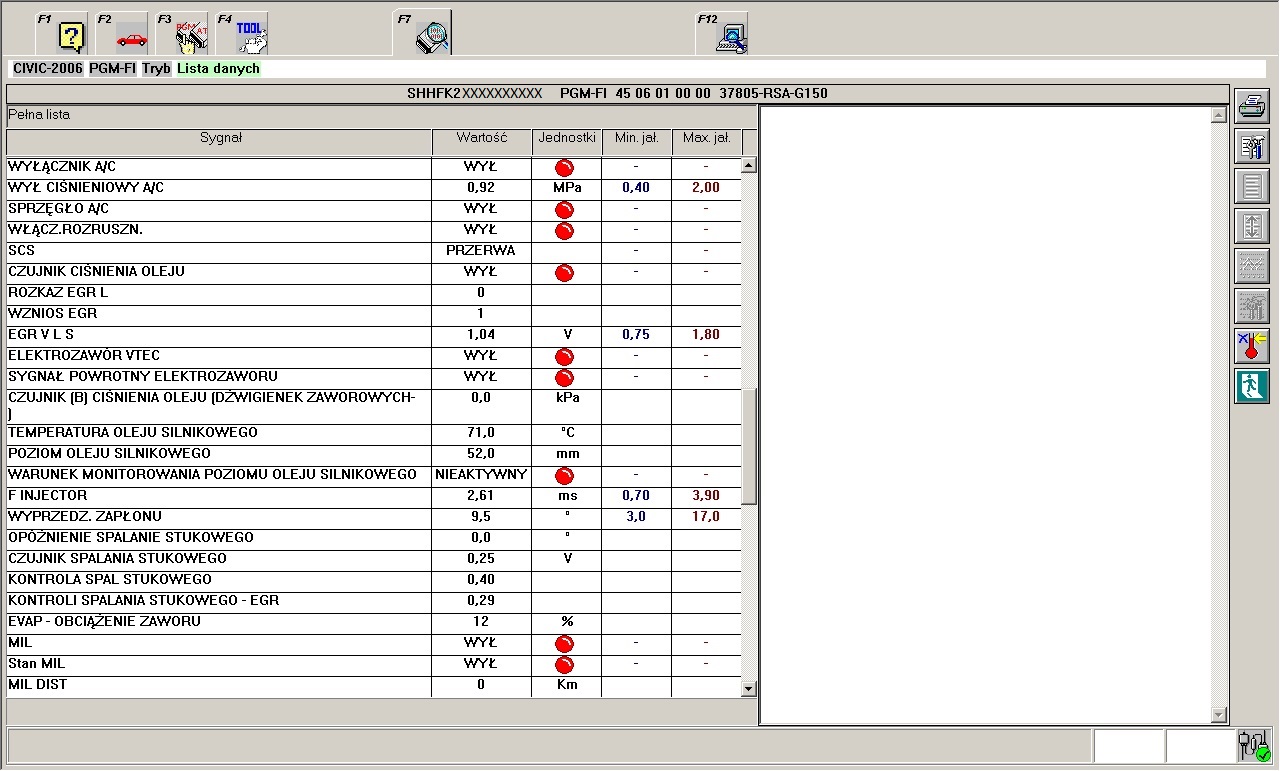

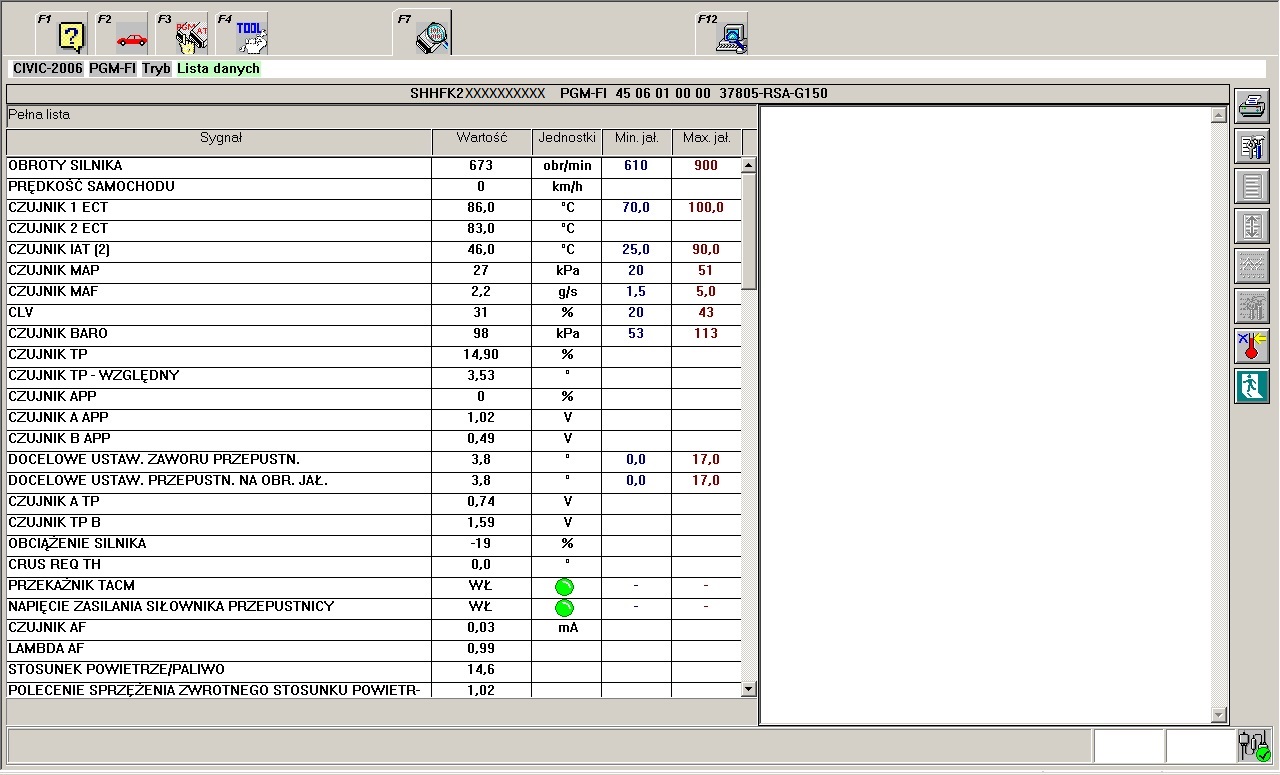

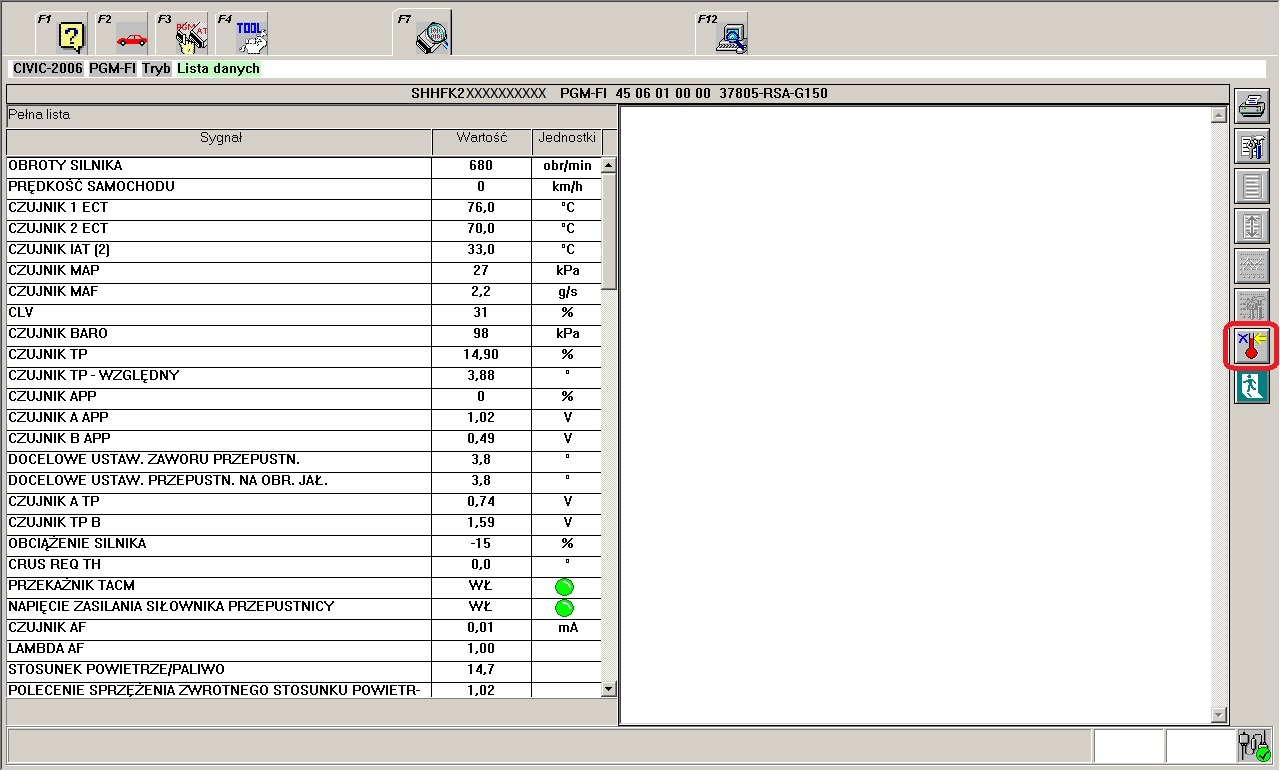

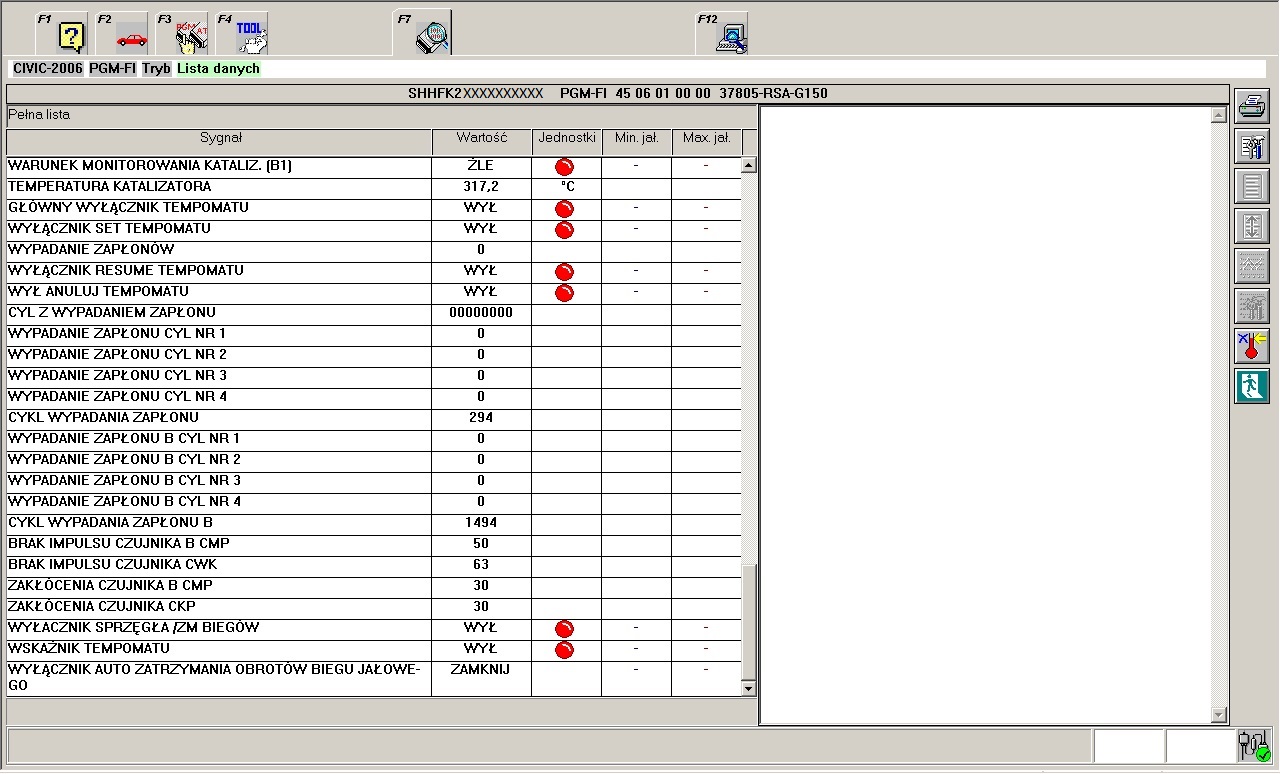

Pojawi się okno z szukanymi parametrami. Klikając na "termometr" po prawej stronie wyświetli się zakres "MIN" i "MAX" dla danego odczytu;



Pozostałe informacje;







---

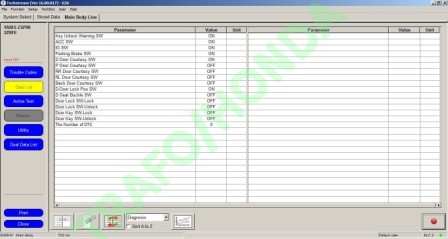

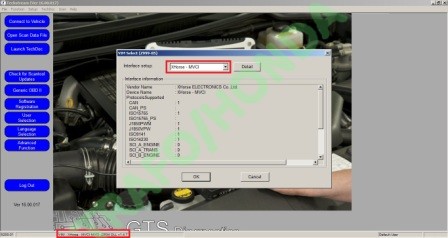

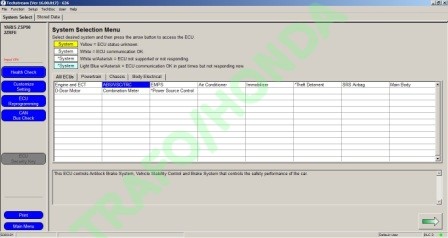

Kabelek z powodzeniem można wykorzystać do diagnostyki samochodów innych marek. Kilka zrzutów ekranu po podłączeniu do Toyoty Yaris II gen.;





---

Orginalny opis kabla "Compatible HDS":

H-ONDA HDS Cable OBD2 Diagnostic Active Tests Cable
Attention: Software must be installed on windows xp sp3 system computer.

HDS Diagnostic Cable Function:
- Supports most 1996 and newer vehicles with OBDII/DLC3 diagnostics
- Support Hon-da HDS OEM diagnostic software
- Supports Diagnostics and Active tests
- Easy to install and carry
- Cost-effective
- High performance with ARM chip inside
- Status LED

HDS Diagnostic Cable Specification:

1. Construction;
- Diagnostic Interface:16 PIN
- USB Interface: USB 2.0
- Power: DC 5 V - 36 V
- Consumption: 0.3 W
- Dimensions: 76 mmx 43 mm x 19 mm

2. Supported protocols;
- K-Line ISO 9141
- KWP 2000 ISO 14230-4
- CAN 2.0B ISO 11898
- CAN ISO 15765-4
