Test diagnostyczny zestawu wskaźników



Procedura wykonania testu diagnostyczny zestawu wskaźników w liczniku centralnym;

1. Przekręcić kluczyk w stacyjce w pozycję 0,
2. Nacisnąć i cały czas trzymając wciśnięty przycisk Sel/Reset na kierownicy;
   - włączyć światła (postojówki),
   - przekręcić kluczyk do pozycji II
   - w czasie 5 sekund:
      - wyłączyć światła (postojówki),
      - włączyć światła (postojówki),
      - wyłączyć światła (postojówki),
3. W czasie 5 sekund:
   - zwolnić przycisk Sel/Reset
   - nacisnąć i zwolnić 3 razy przycisk Sel/Reset

GOTOWE

Żeby zakończyć, należy przekręcić kluczyk w stacyjce w pozycję 0.

Filmik, który pokazuje efekt wykonania powyższej procedury (jeżeli filmik nie jest widoczny, można go ściągnąć w formacie *.flv klikając TUTAJ):

Gdyby podczas  testu diagnostycznego pojawiły się na wyświetlaczu jakieś błędy (Error) należy przejść do procedury usuwania usterek zestawu wskaźników.



Procedura wykonania testu diagnostyczny wyświetlacza; zegara, radia i klimatyzacji;

1. Przekręcić kluczyk w stacyjce w pozycję I lub II,
2. Włączyć radio,
3. Wcisnąć jednocześnie przyciski pamięci stacji nr "1" i "6"  - samochód nie może się poruszać,
4. Przytrzymując powyższe przyciski wcisnąć guzik "VOL" (w pokrętle włączenia/wyłączenia radia) aż na wyświetlaczu pojawi się napis "DIAG",
5. Puścić wszystkie przyciski,
6. Przyciskami w panelu radia: "3", "4", "5", lub przytrzymując przez 2 sek. przycisk "AM/FM", zmienia się opcje wyświetlane na wyświetlaczu;

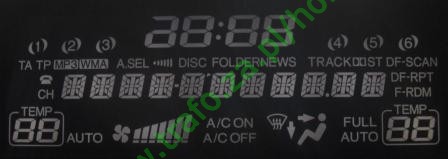

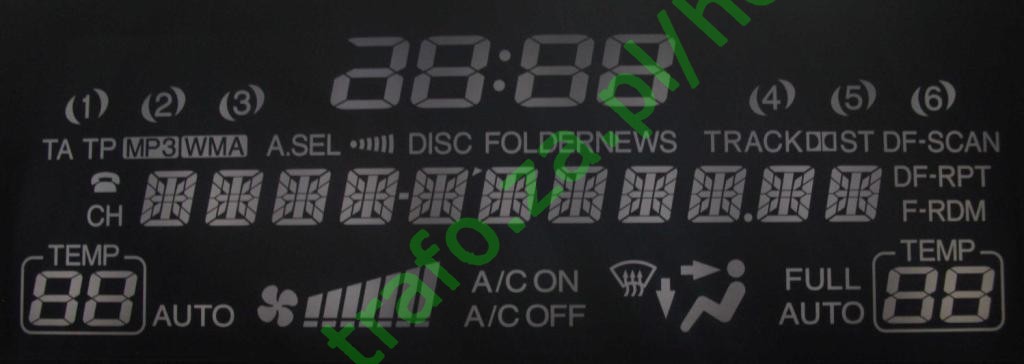

   - przycisk "3" - test wszystkich elementów wyświetlacza,

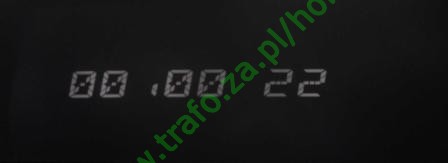

   - przycisk "4"

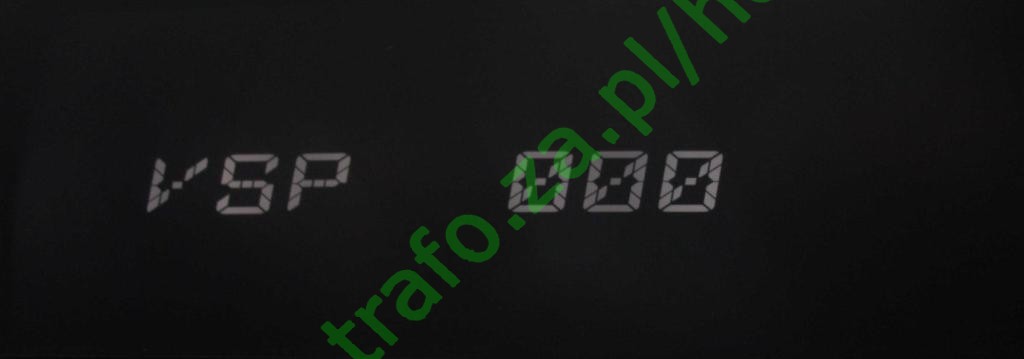

   - przycisk "5" - wskazanie rzeczywistej prędkości jazdy (VSP),
   - przycisk "AM/FM" - wskazanie częstotliwości stacji radiowej i poziom jej odbioru (S/M).
7. Żeby zakończyć diagnostykę należy wyłączyć radio.

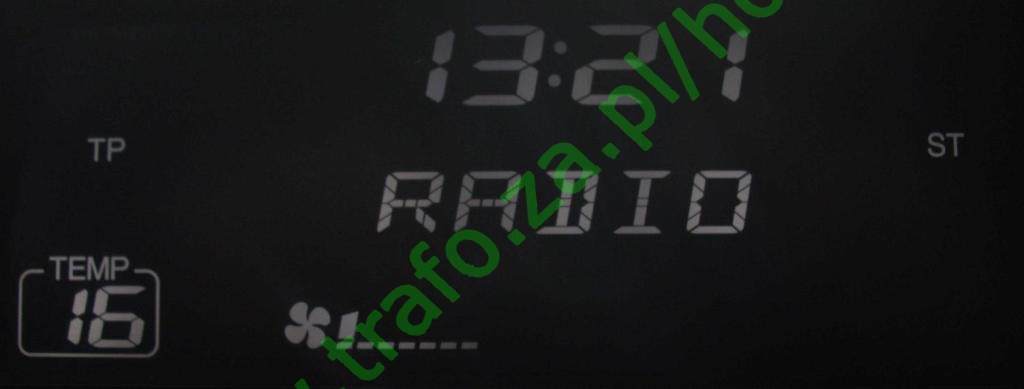

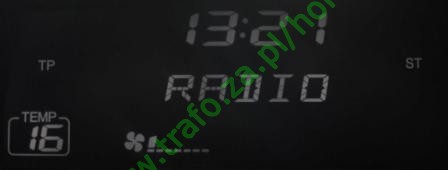

Poszczególne etapy testu:











Procedura wykonania testu głośników;

1. Przekręcić kluczyk w stacyjce w pozycję I lub II,
2. Włączyć radio,
3. Wcisnąć jednocześnie przyciski pamięci stacji nr "1" i "3"  - samochód nie może się poruszać,
4. Przytrzymując powyższe przyciski wcisnąć guzik "VOL" (w pokrętle włączenia/wyłączenia radia),
5. W celu sprawdzenia kolejno każdego z głośników należy wciskać "strzałki" przycisku: "SEEK/SKIP".
