Demontaż poszycia drzwi przednich



        Poniższy opis może okazać się przydatny przy pracach wewnątrz drzwi, jak na przykład; montaż automatycznego domykania szyb, składania lusterek czy wymiana głośników...

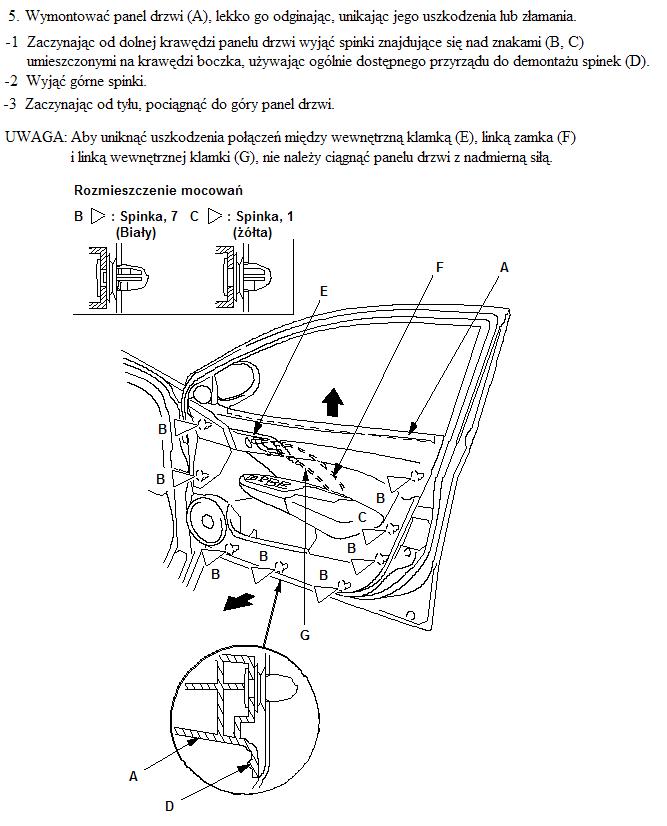

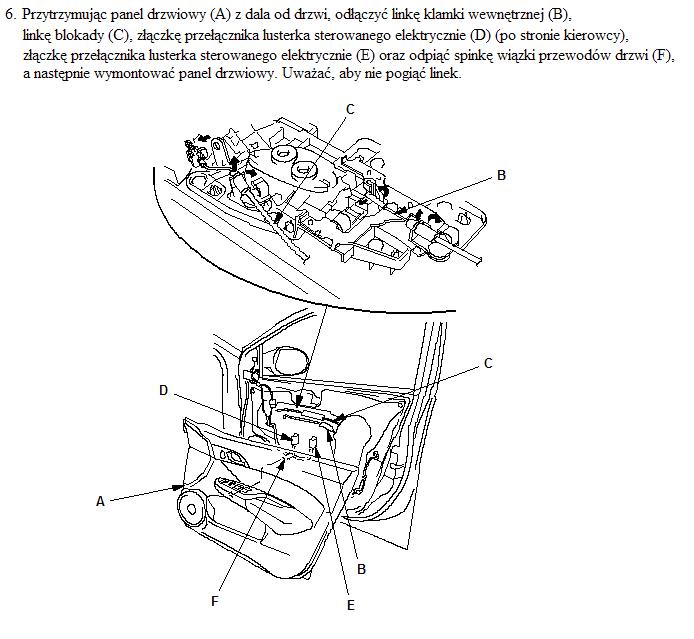

TUTAJ można zobaczyć, jak zgodnie z instrukcją serwisową powinien wyglądać proces demontażu.


I przechodzimy do części praktycznej:

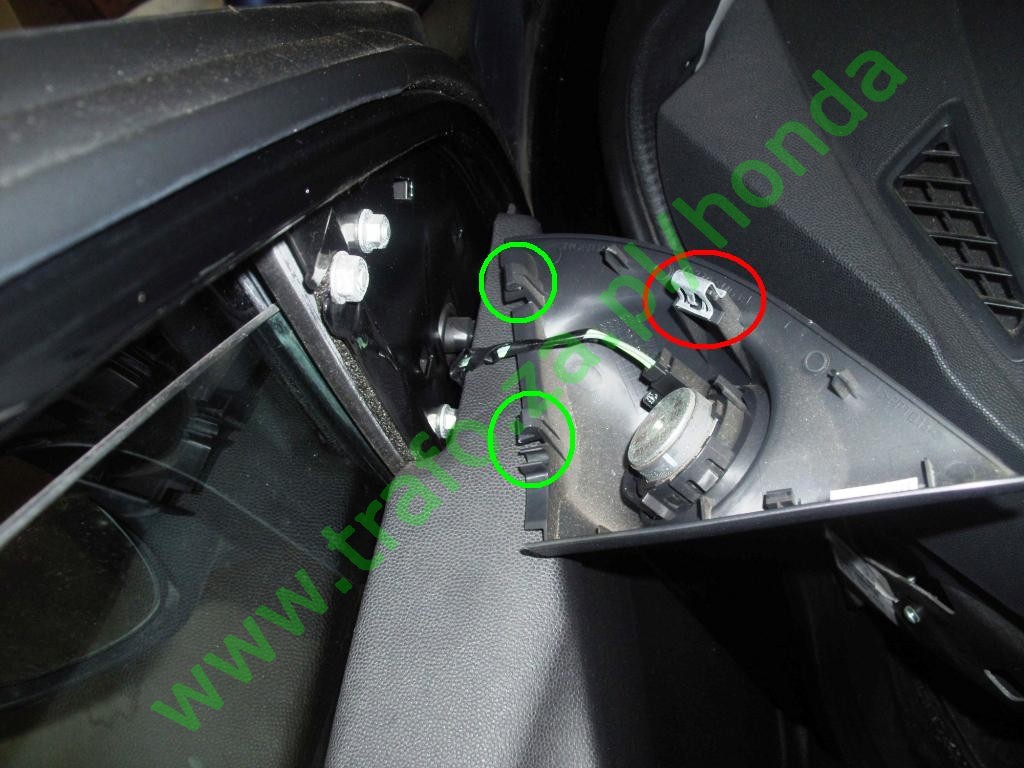

Pracę zaczynamy od odpięcia osłonki głośnika wysoko tonowego. Odpięcie polega na mocnym pociągnięciu górnej części plastiku, który trzyma się na metalowej spince (w czerwonym kółku) i dwóch haczykowatych zaczepach - w kółkach zielonych:

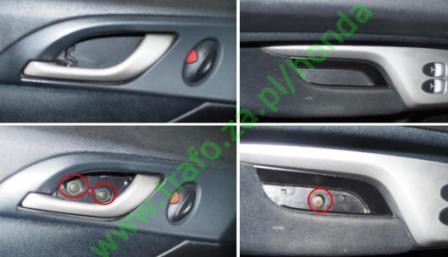

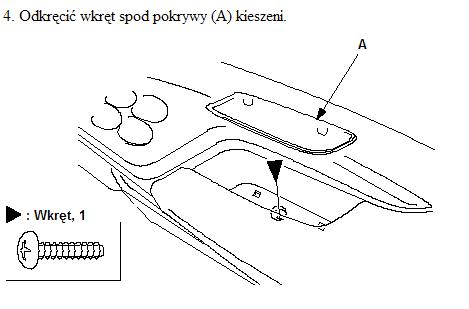

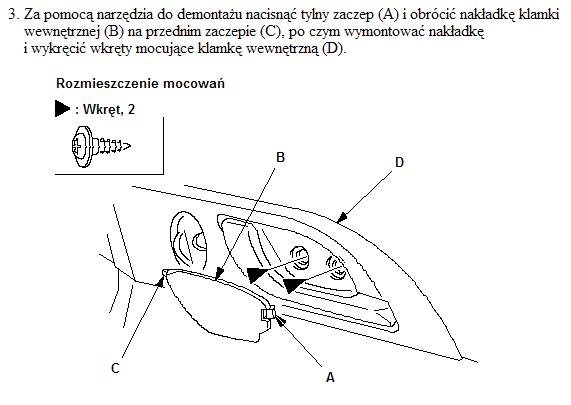

Kolejny etap to odkręcenie trzech wkrętów (śrubokręt krzyżykowy) znajdujących się za osłonkami przy klameczce otwierania drzwi i malutkim schowku w pobliżu przycisków otwierania szyb:

Po odkręceniu wkrętów pozostało jeszcze odczepienie poszycia drzwi które trzyma się na 8 spinkach, odpięcie linek sterujących zamkiem i dwóch złączek przewodów.

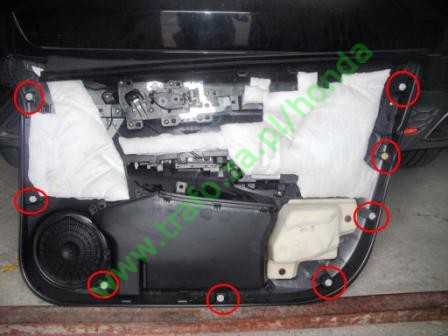

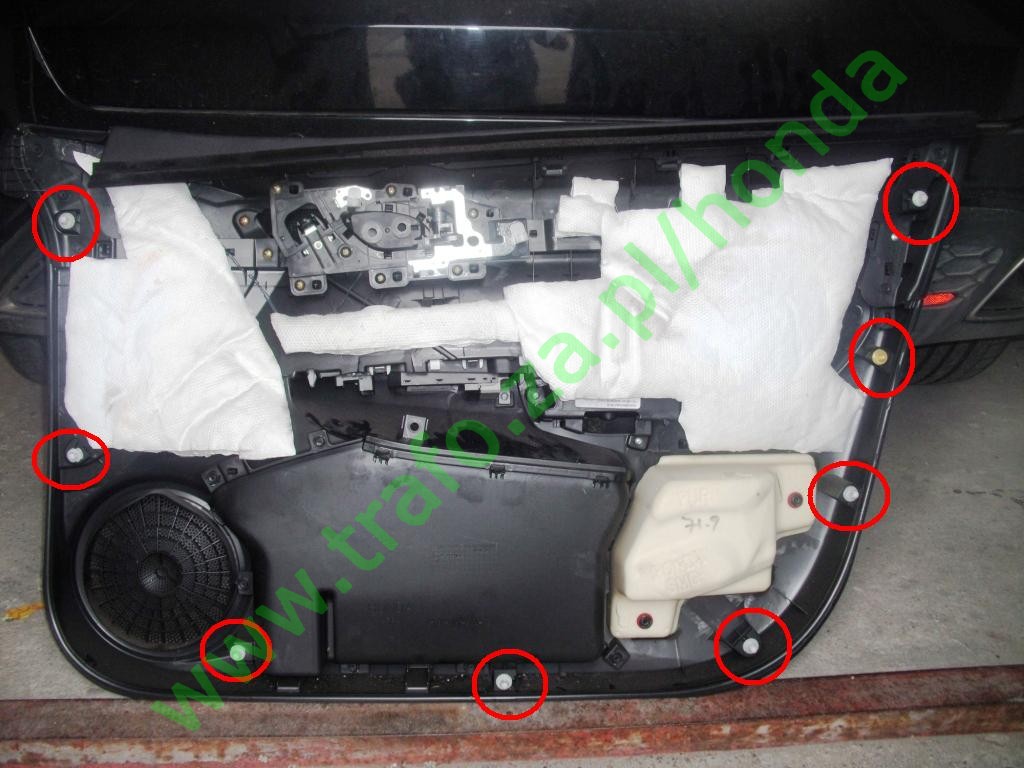

Poszycie odpiąłem wkładając owiniętą materiałem dłoń miedzy plastik poszycia a blachę drzwi. Zacząłem w pobliżu miejsca gdzie był głośnik wysoko tonowy. Wsadziłem ją głęboko i przesuwałem w dół. Co jakiś czas słychać było trzask odpinającej się spinki. Tym sposobem "objechałem" poszycie dookoła, do momentu aż wszystkie spinki puściły (na zdjęciu niżej w czerwonych kółkach).


Po odpięciu wszystkich spinek  dźwigamy poszycie do góry, wysuwając jego górną część zahaczoną o blachę drzwi w okolicach szyby.

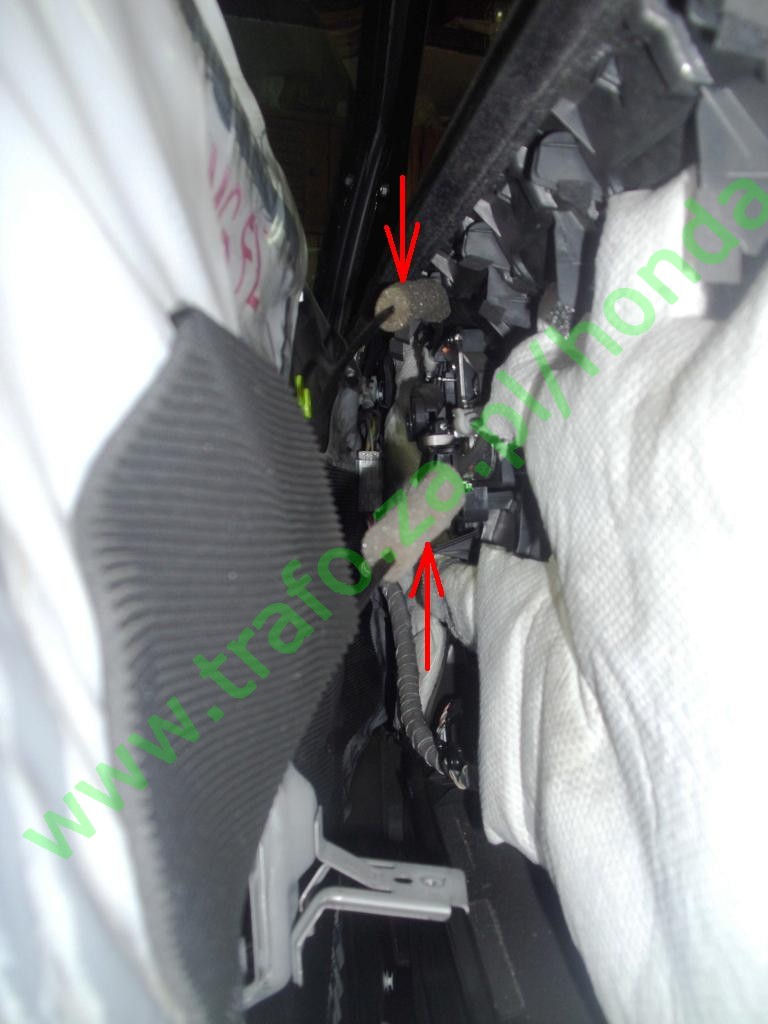

Kolejny etap to odpięcie linek sterujących zamkiem drzwi - zaznaczone niżej strzałkami:

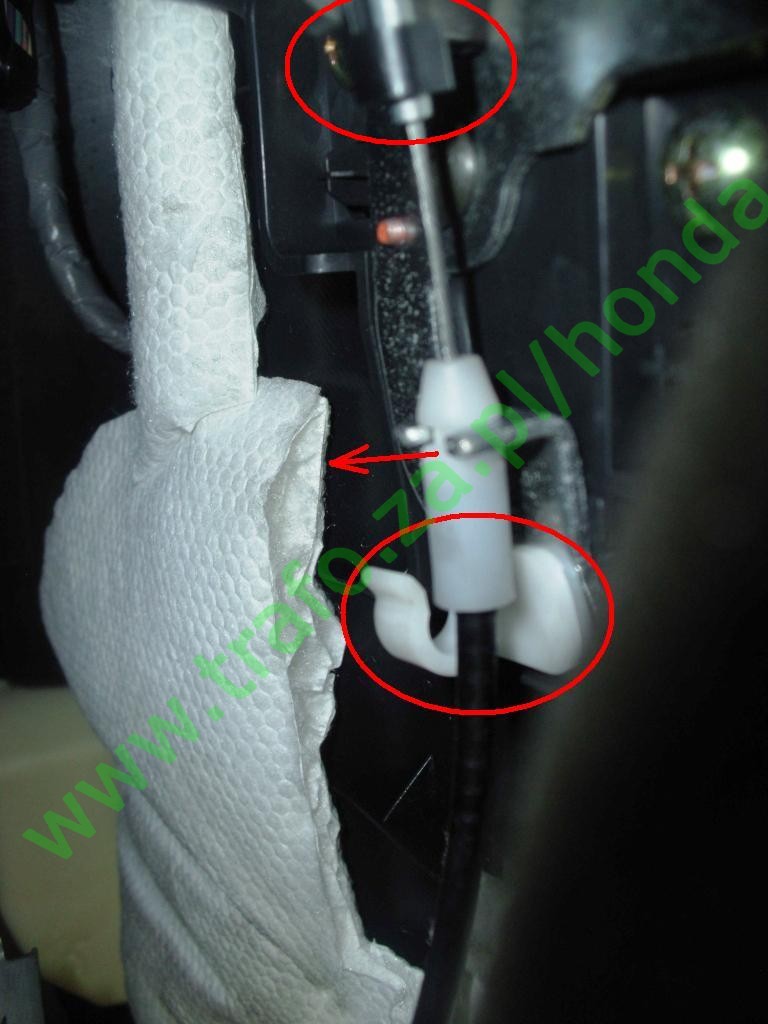

Odpinanie linek polega na;

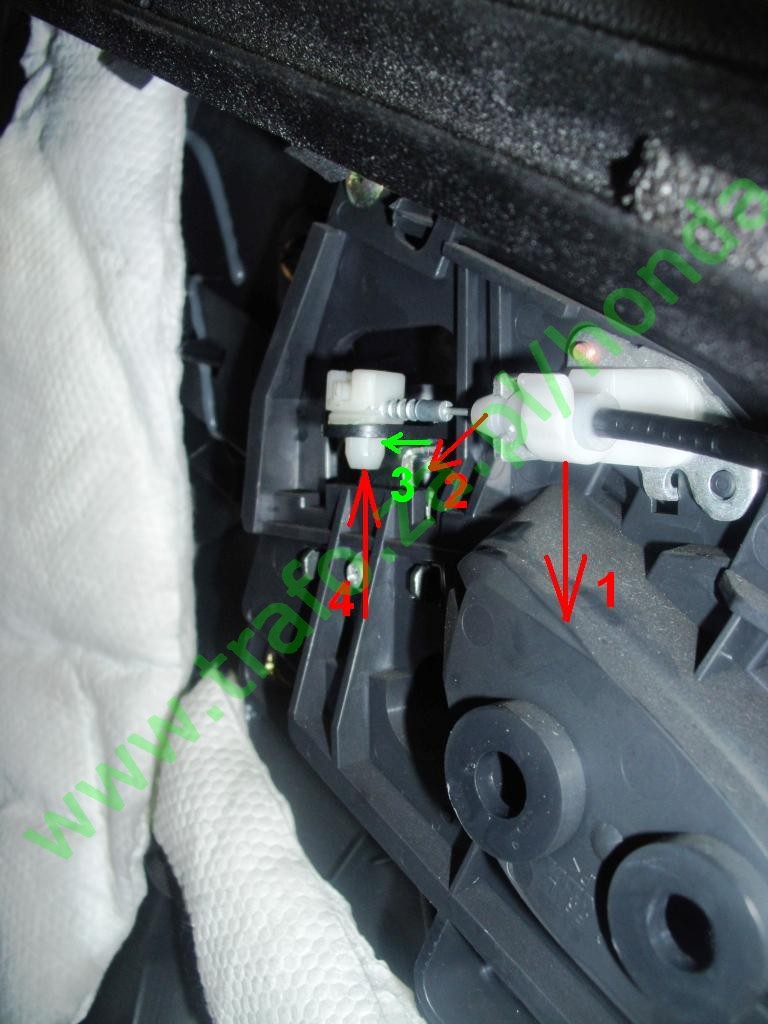

- przekręceniu w dół zawleczki  zabezpieczającej; na pierwszym zdjęciu już odpięta w kółku na dole, na drugim jeszcze zapieta i zaznaczona strzałką nr 1,
- wysunięciu końcówki pancerza linki z metalowego zaczepu; na pierwszym zdjęciu zaznaczona strzałką, na drugim strzałką nr 2,
- odbezpieczeniu końcówki linki i wysunięciu jej z uchwytu. Na pierwszym zdjęciu; wysuwamy ją z plastikowego zapięcia i wyciągamy z otworu (nie widać). Na drugim zdjęciu wciskamy dźwigienkę (strzałka nr 3) i wysuwamy do góry końcówkę (strzałka nr 4):

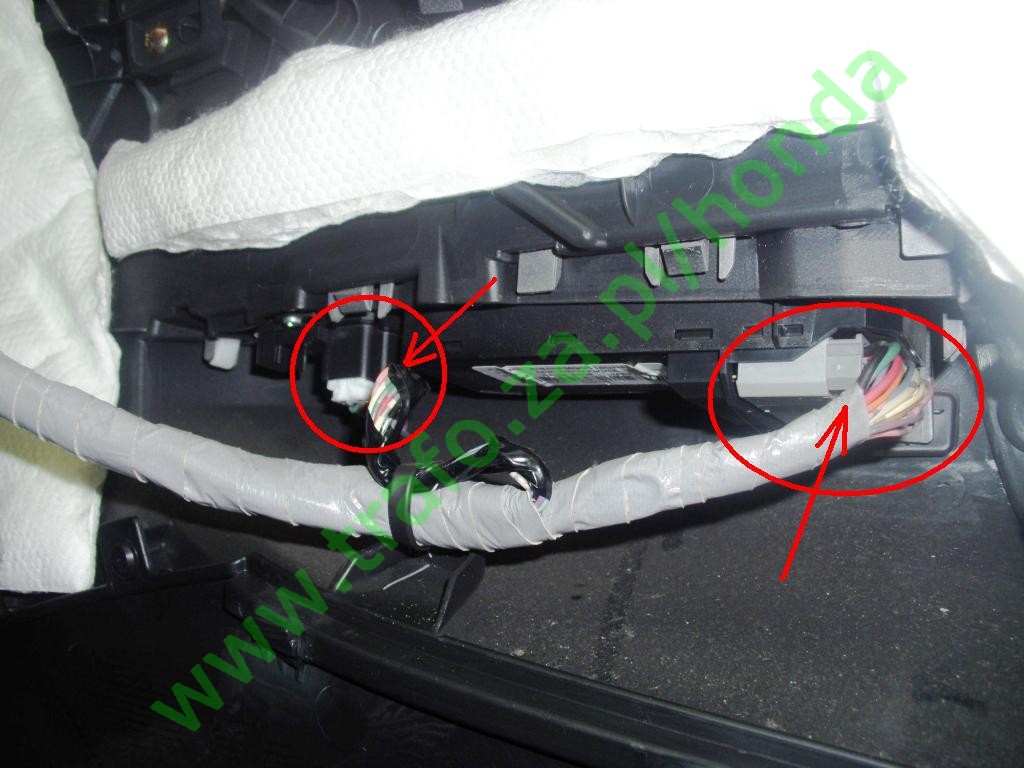

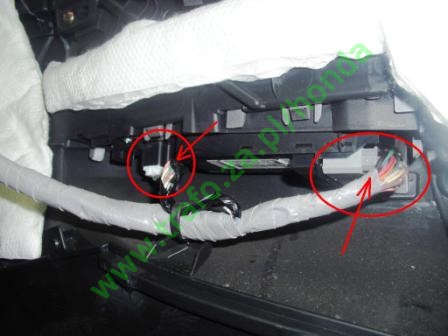

Na koniec zostało jeszcze odpięcie wtyczek  od sterowania lusterkami (mała biała po lewej) i szybami (duża szara po prawej). Wtyczki tradycyjnie wyciągamy po wcześniejszym wciśnięciu dźwigienek blokad.

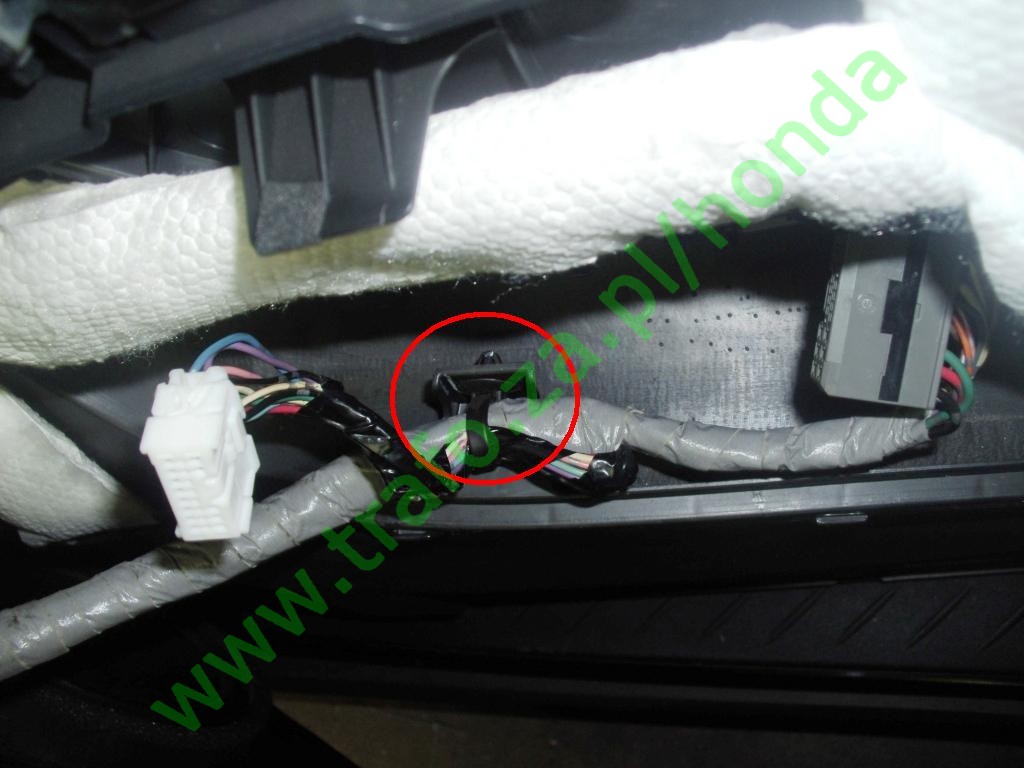

Miejsca gdzie znajdują się dźwigienki pokazane są strzałkami na zdjęciu po lewej stronie. Na zdjęciu po prawej widać jeszcze spinkę przytrzymującą wiązki przewodów, którą odpinamy wciskając małe plastikowe wypusty w spince.



Żeby poskładać drzwi do normalnego wyglądu, wszystkie powyższe czynności wykonujemy w odwrotnej kolejności.
