Demontaż prędkościomierza oraz wyświetlacza radia i klimatyzacji

Demontaż liczników może być przydatne w przypadku konieczności np. ich wymiany, naprawy czy montażu sygnalizacji wyłączenia układu i-VTEC.

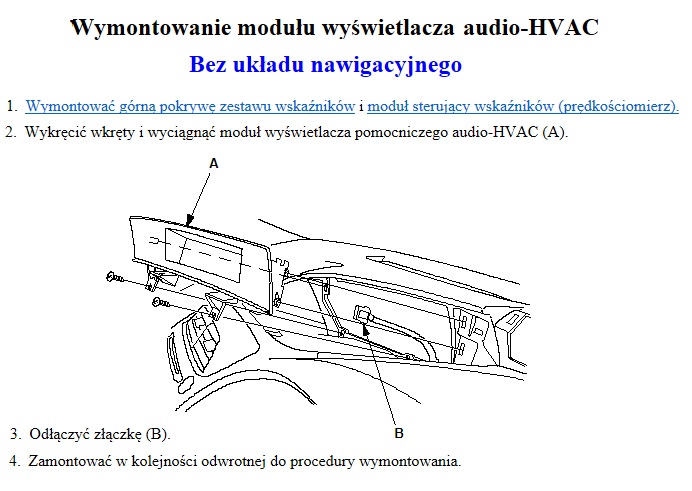

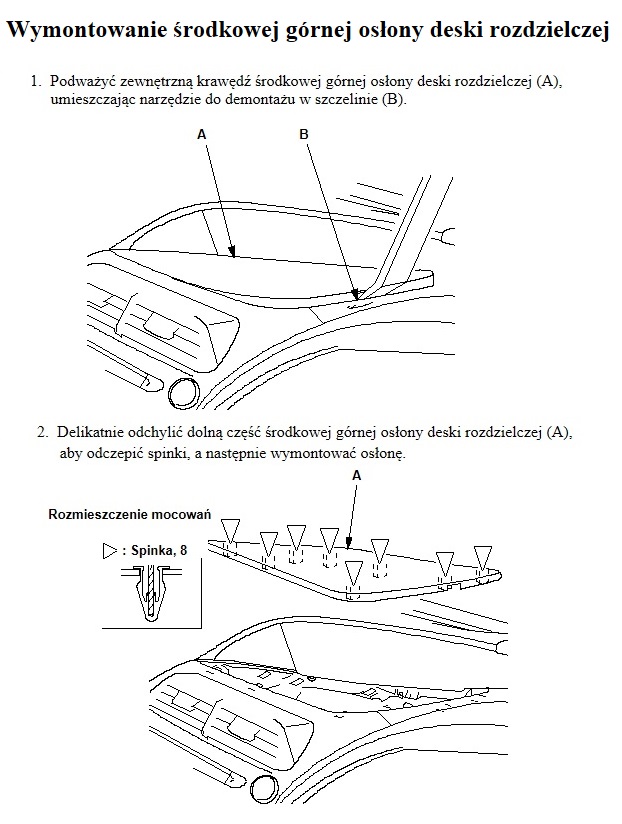

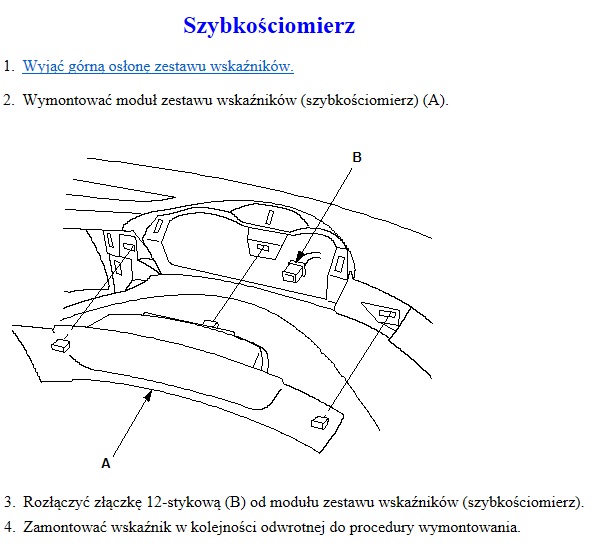

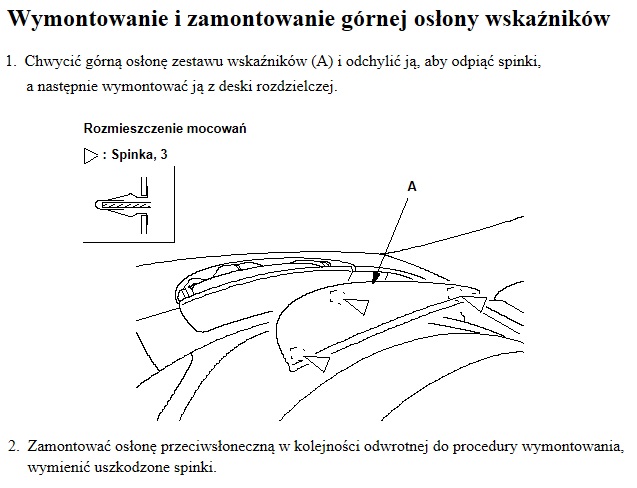

TUTAJ można zobaczyć, jak zgodnie z instrukcją serwisową powinien wyglądać proces demontażu.

I praktyka:

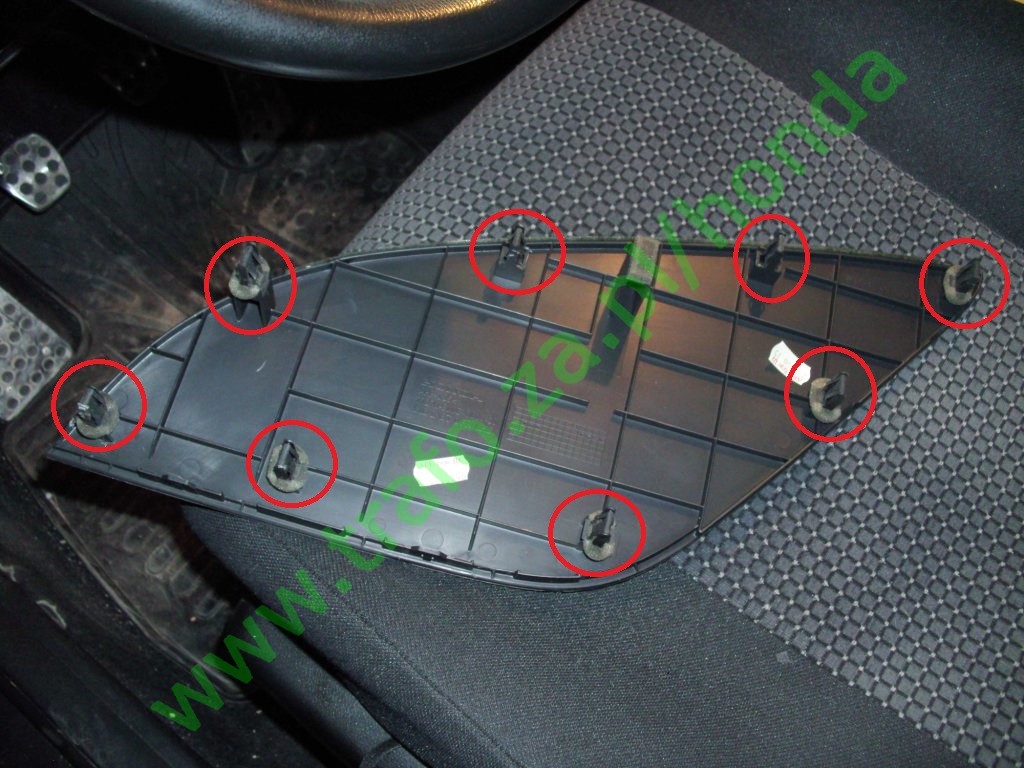

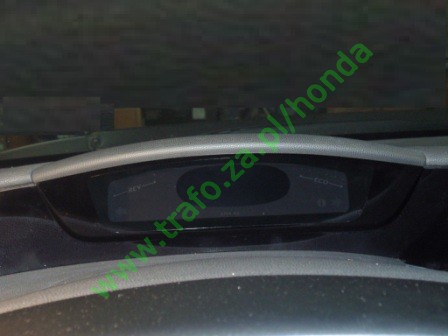

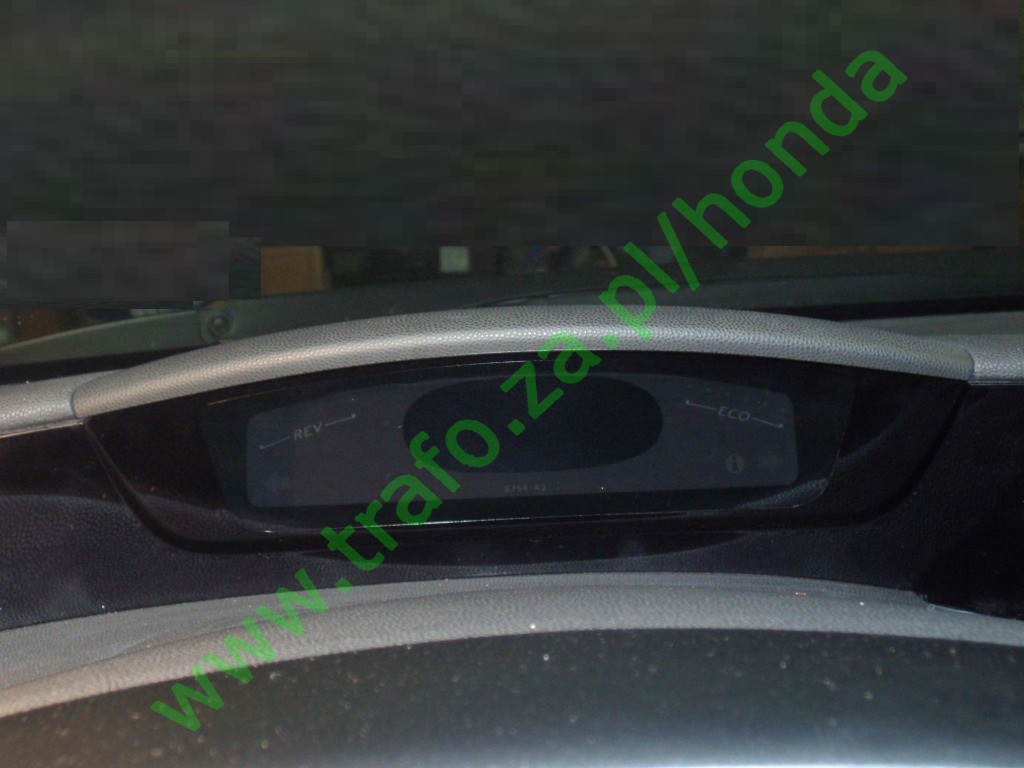

Na początku należy zdemontować górną osłonę radioodbiornika:

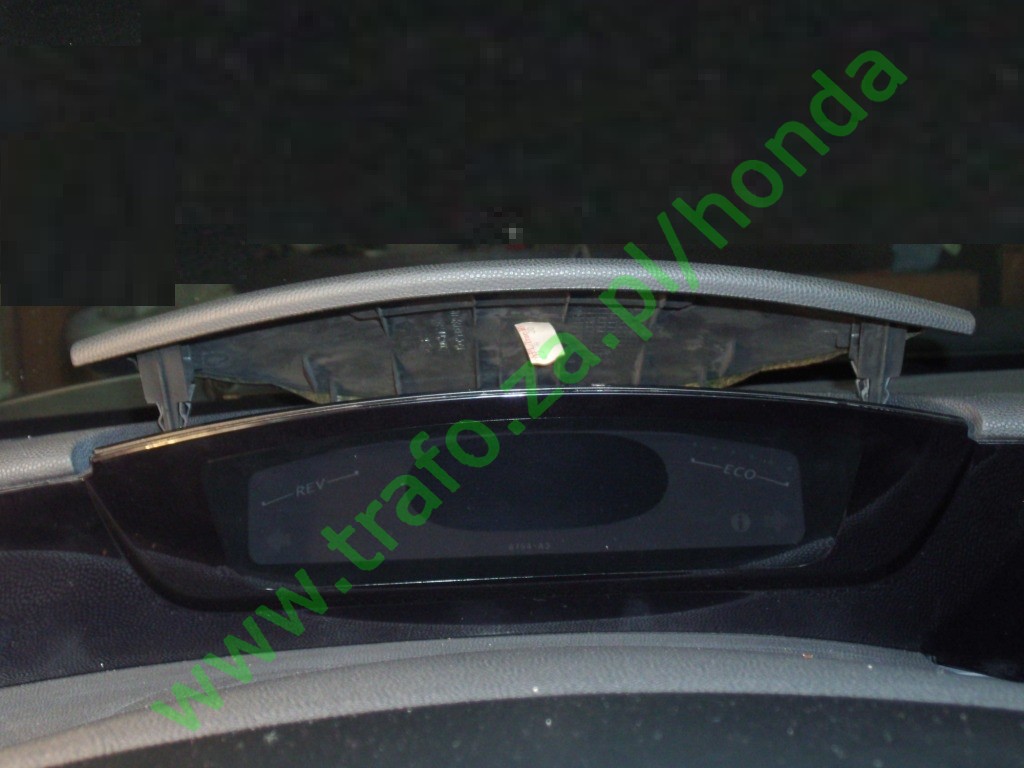

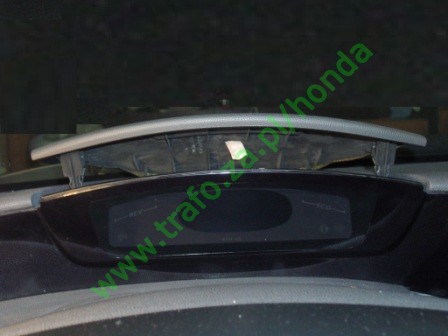

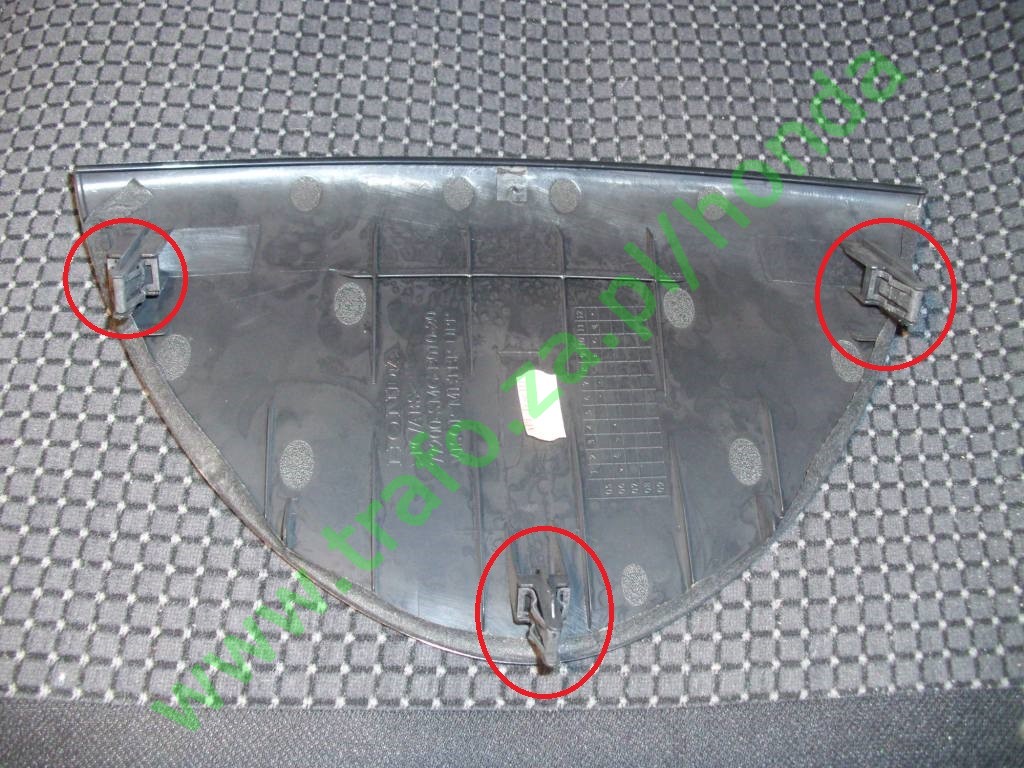

Kolejny etap, to demontaż osłony prędkościomierza, która zamocowana jest na trzech zaczepach;

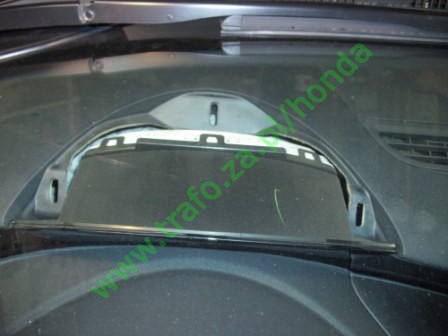

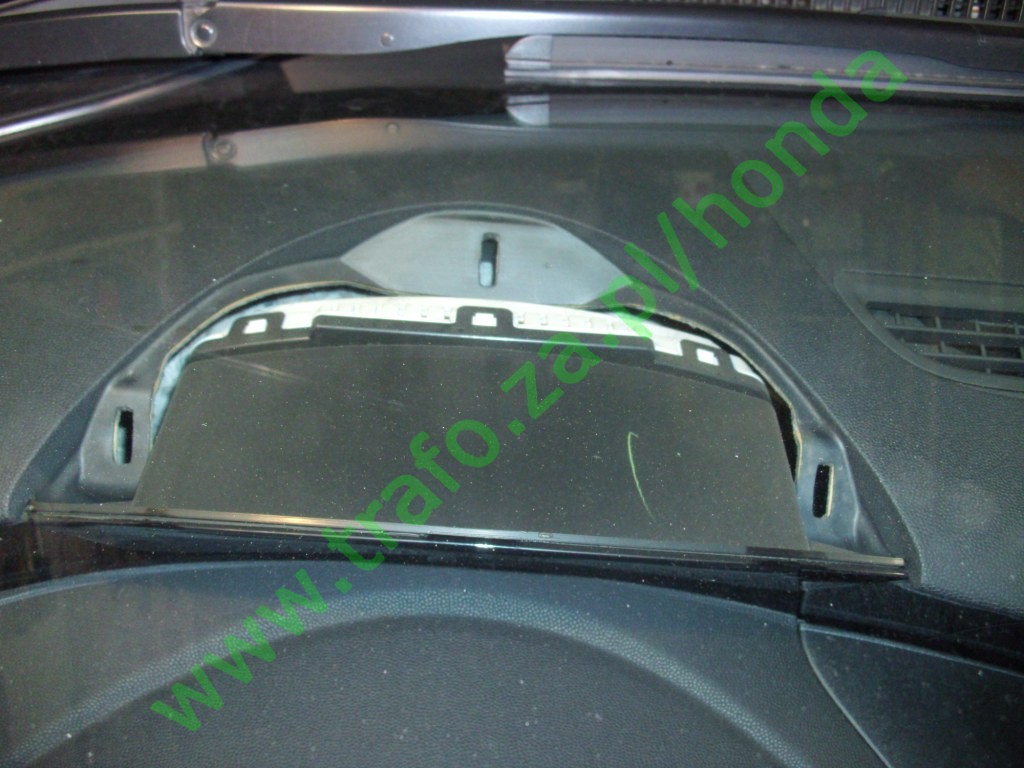

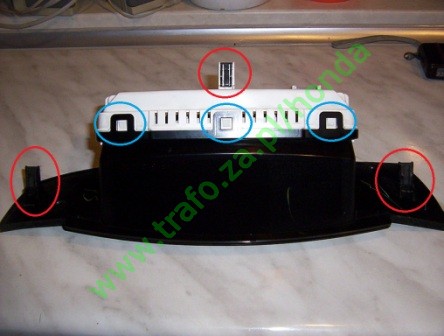

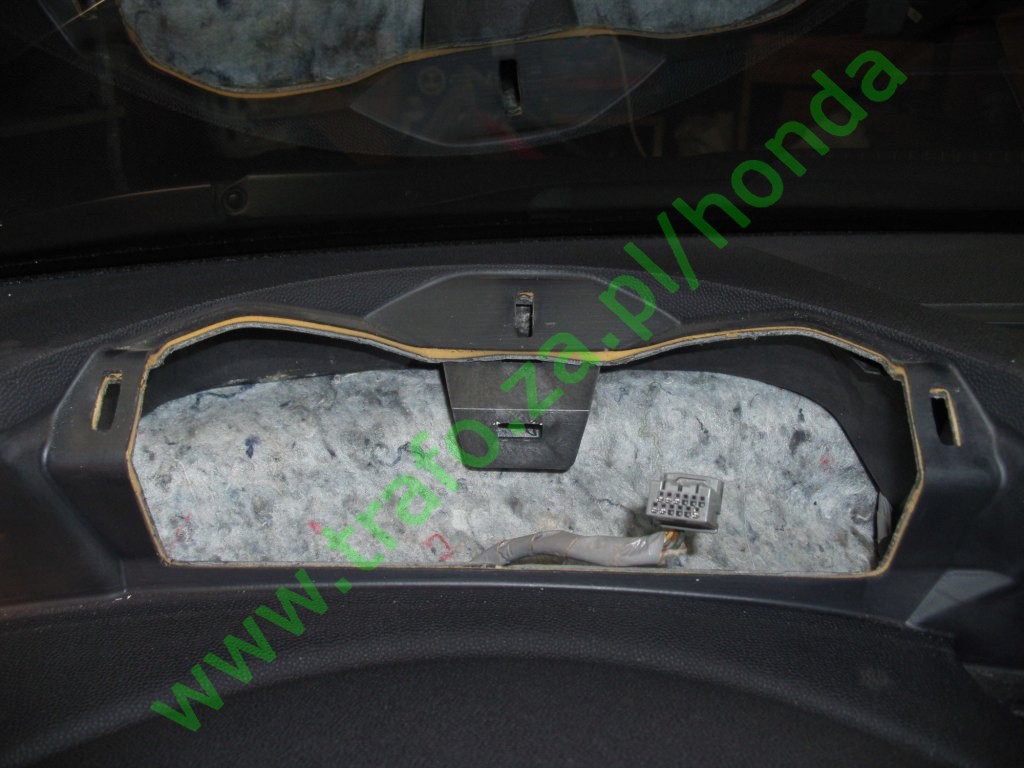

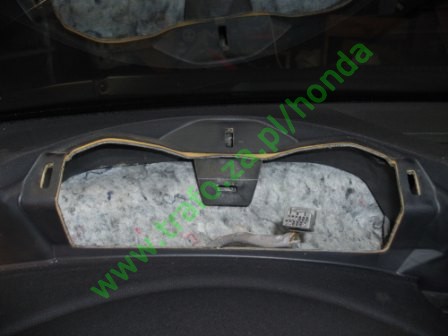

Samo wyciagnięcie prędkościomierza polega na podciąganiu go najpierw "do siebie" a potem lekko po skosie do góry, aby odczepić trzy zaczepy (w czerwonych kółkach);

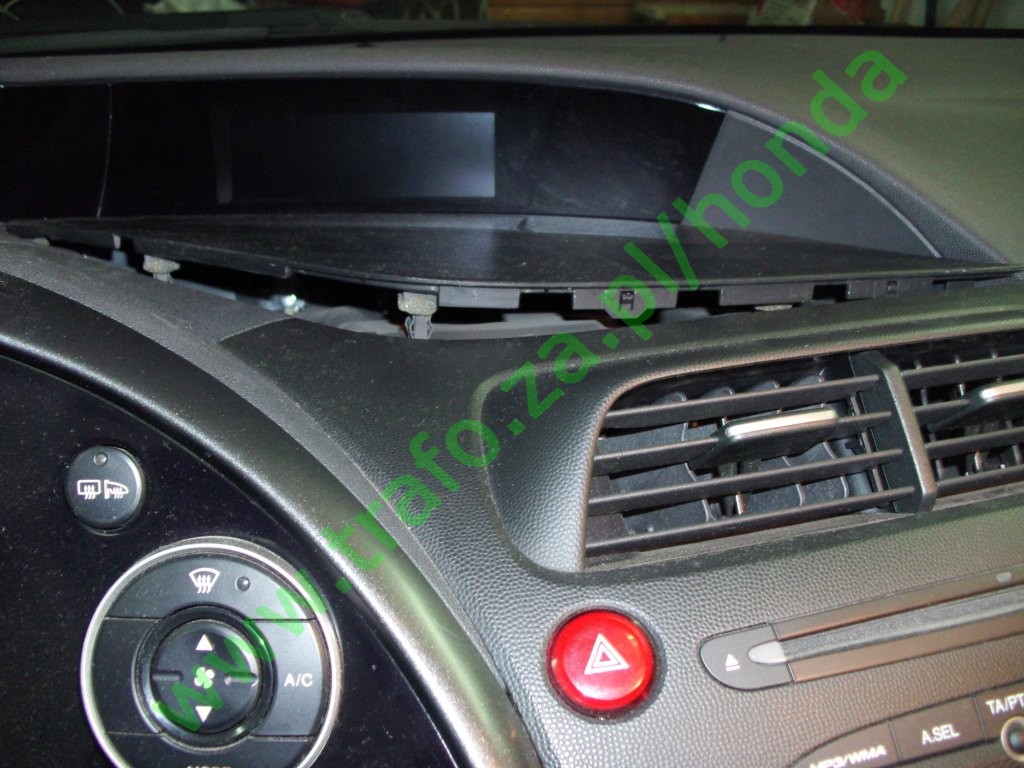

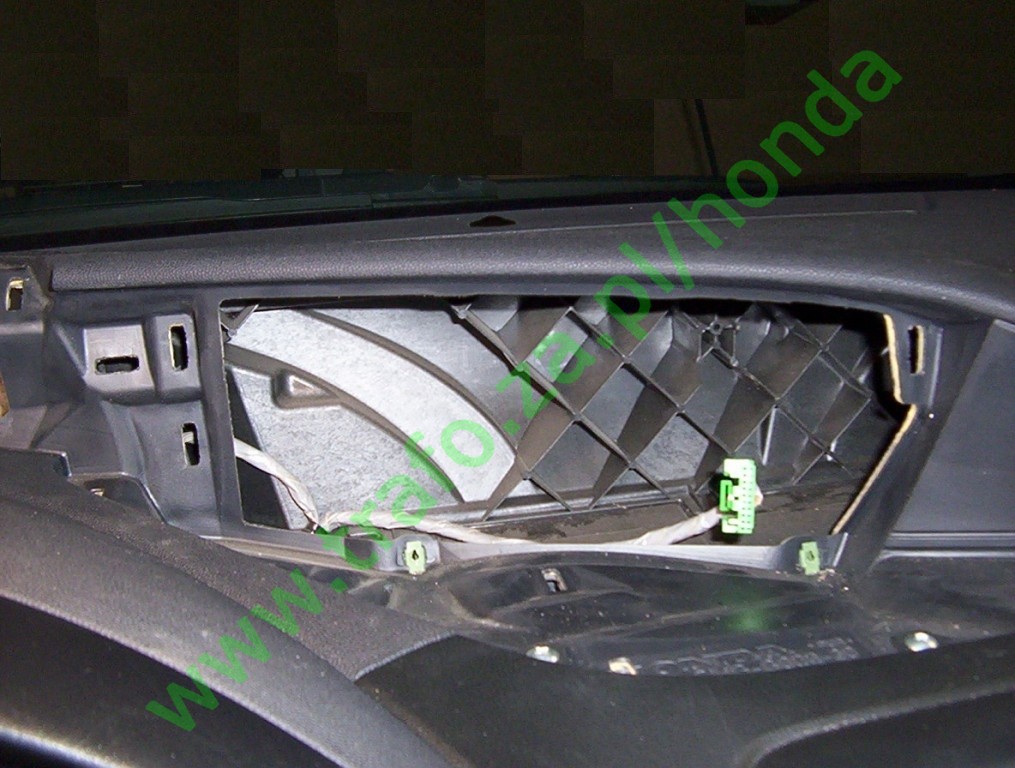

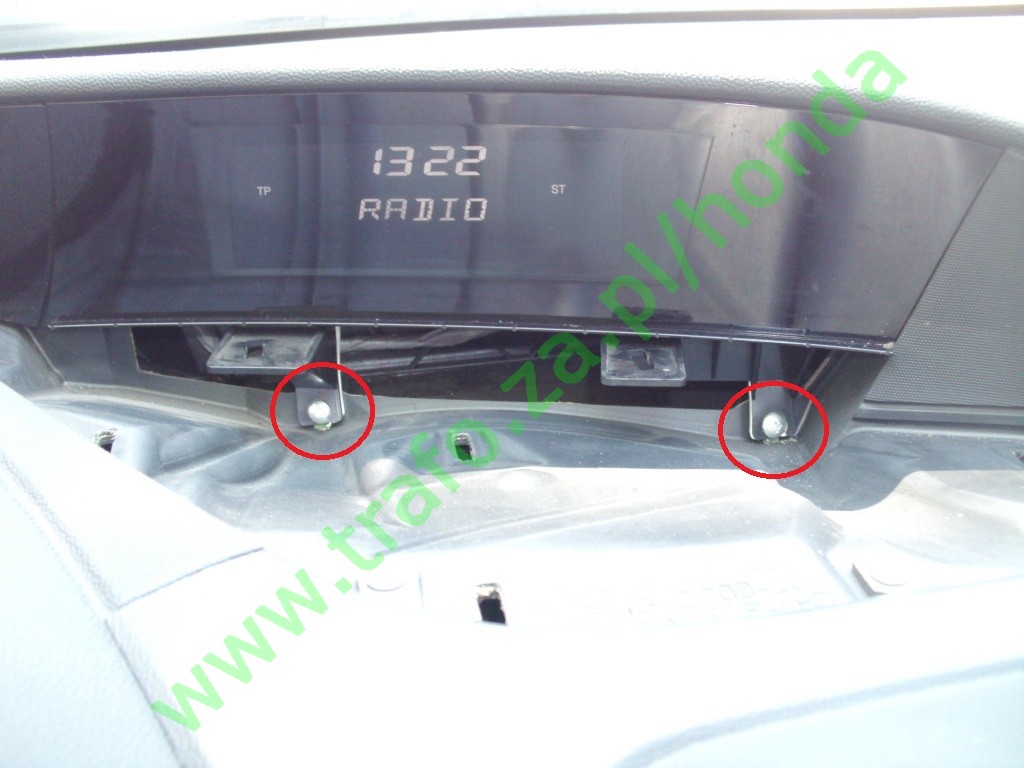

Zdemontowanie wyświetlacza radia/klimatyzacji, polega na odkręceniu dwóch wkrętów (śrubokręt krzyżykowy);

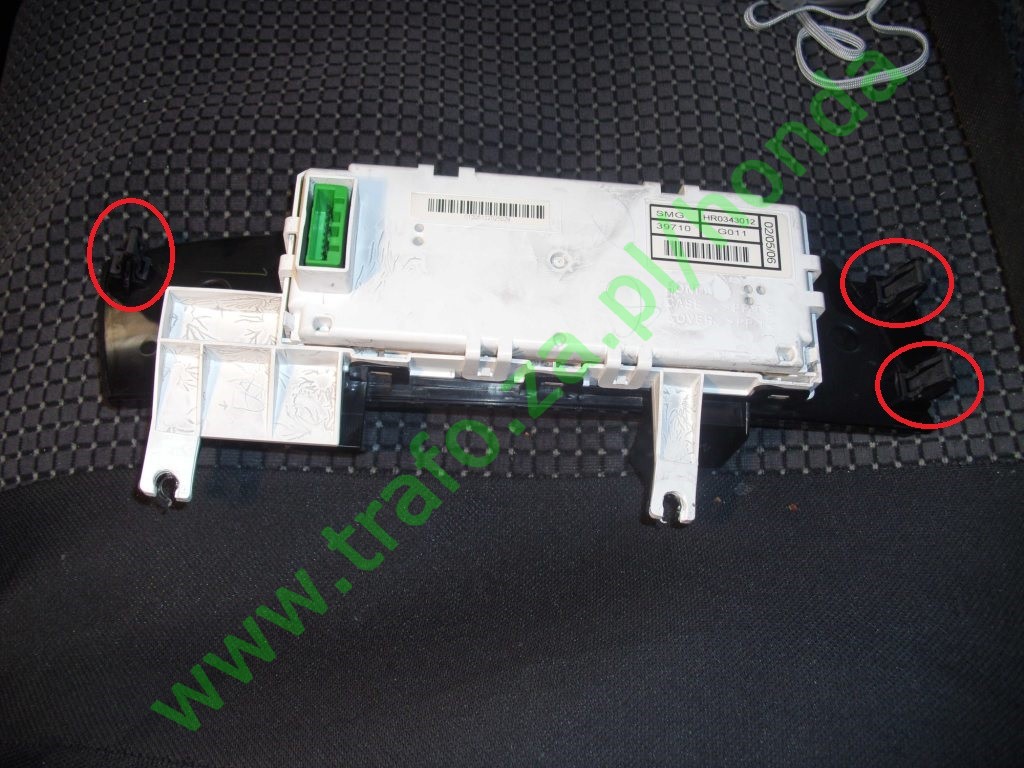

Wyświetlacz zamocowany jest na trzech zaczepach a jego wyciagnięcie polega na podciąganiu go "z czuciem" "do siebie" zaczynając od prawej strony.
Montowanie należy przeprowadzić odwrotnie, czyli najpierw wcisnąć zaczepy z lewej strony wyświetlacza;

Zdemontowane wskaźniki prędkości i radia/klimatyzacji;

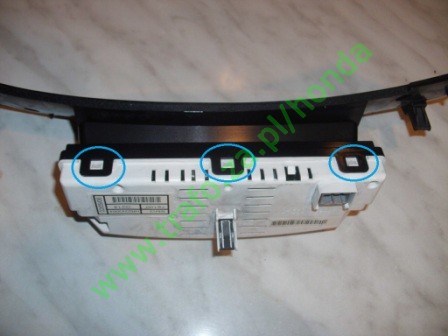

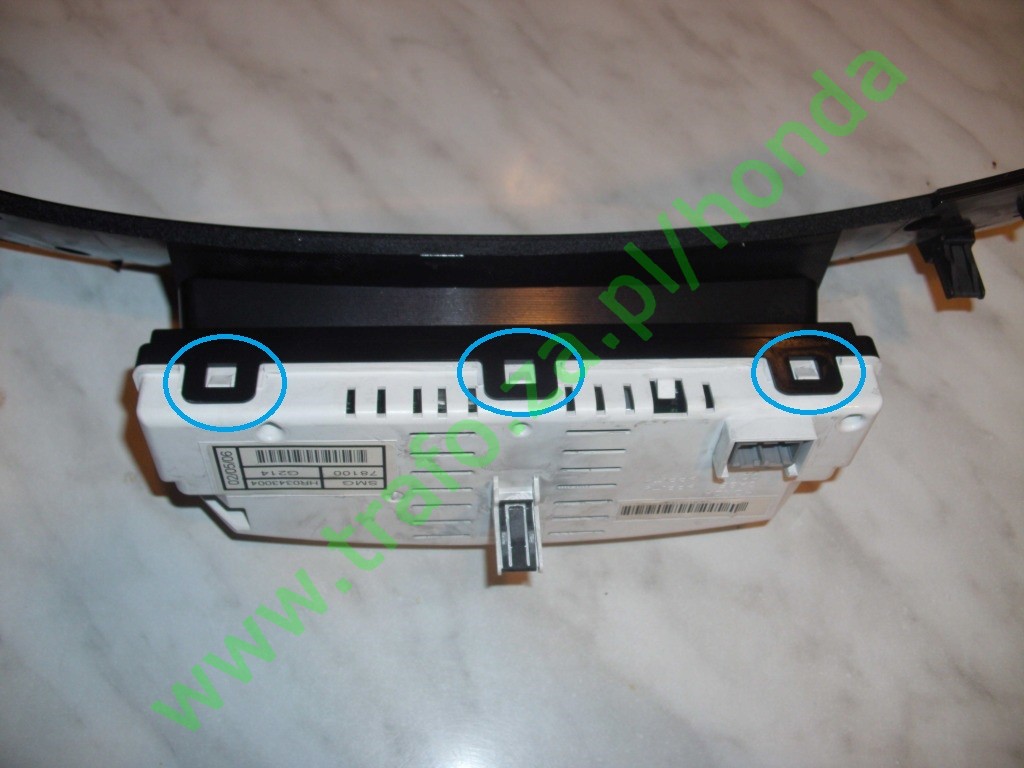

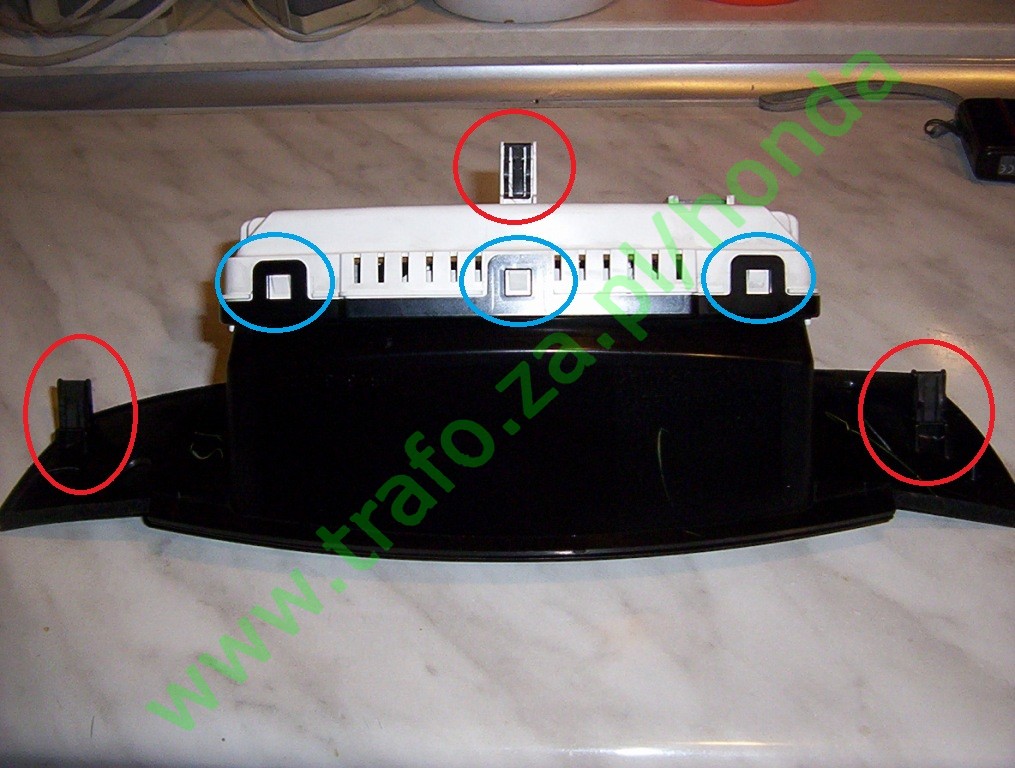

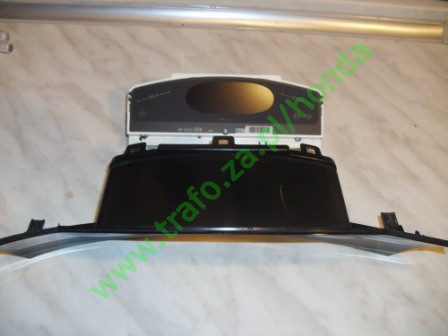

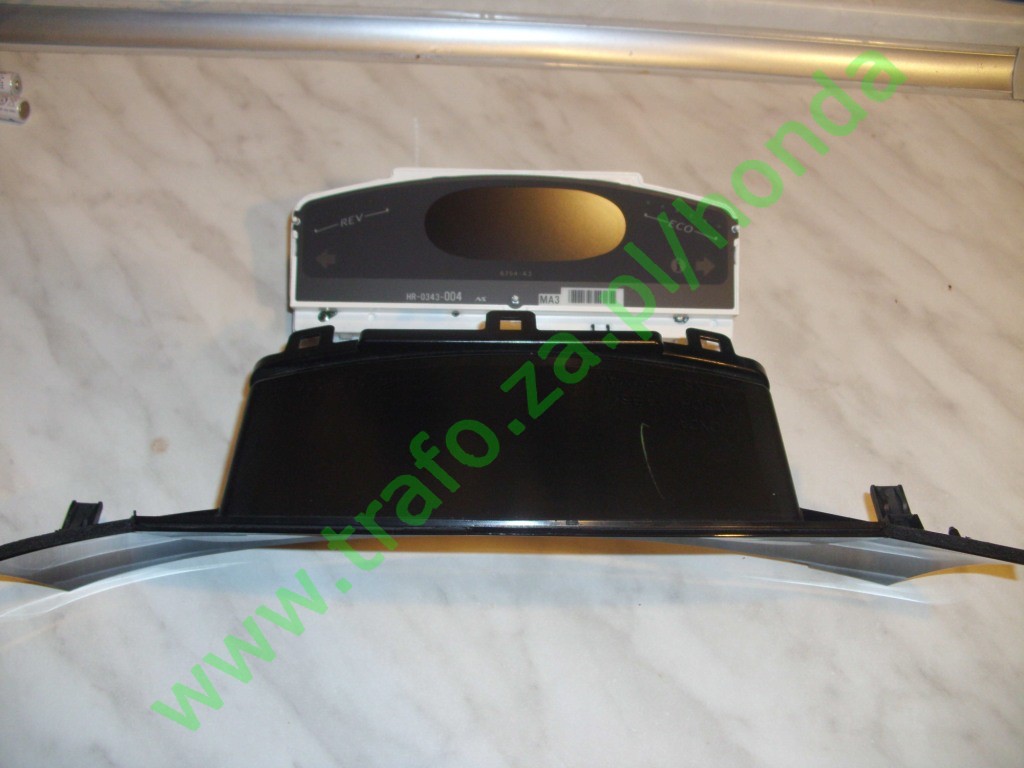

Jeżeli zachodzi konieczność dalszego demontażu prędkościomierza, zależy odczepić osłonę licznika (w niebieskich kółkach);

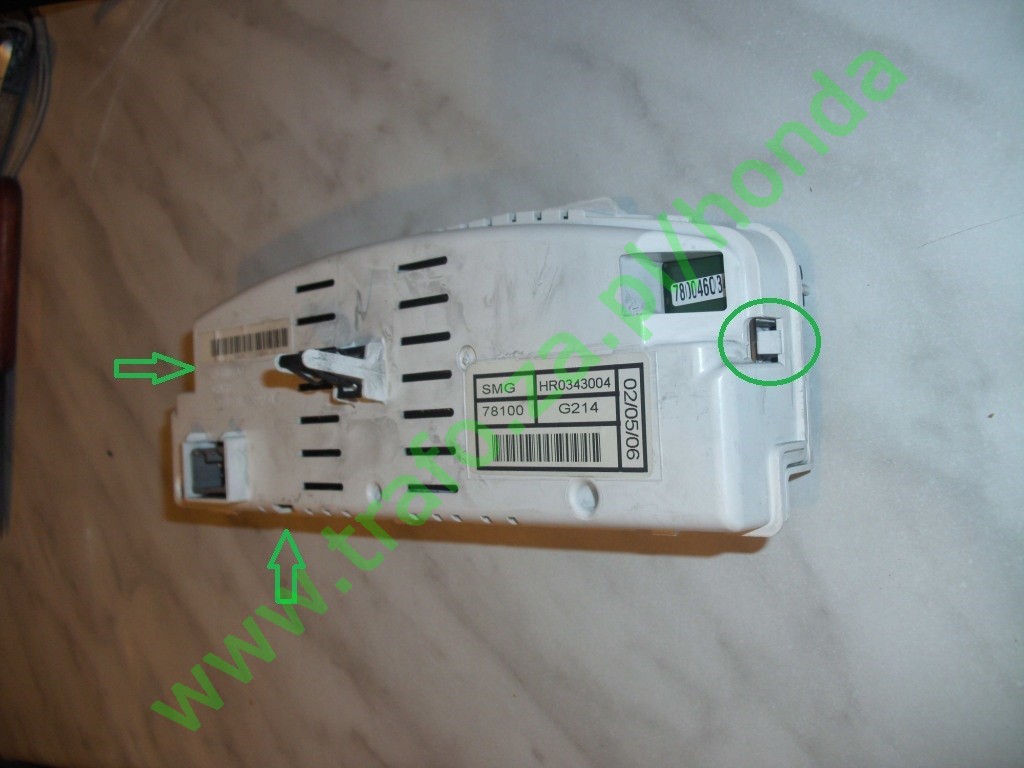

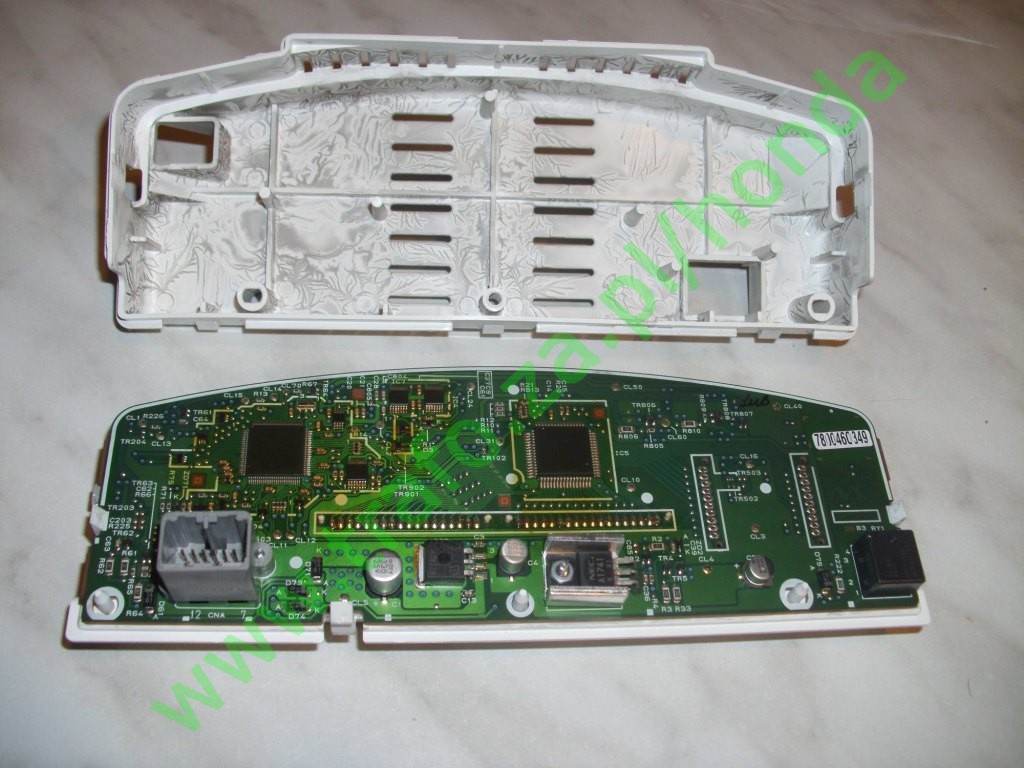

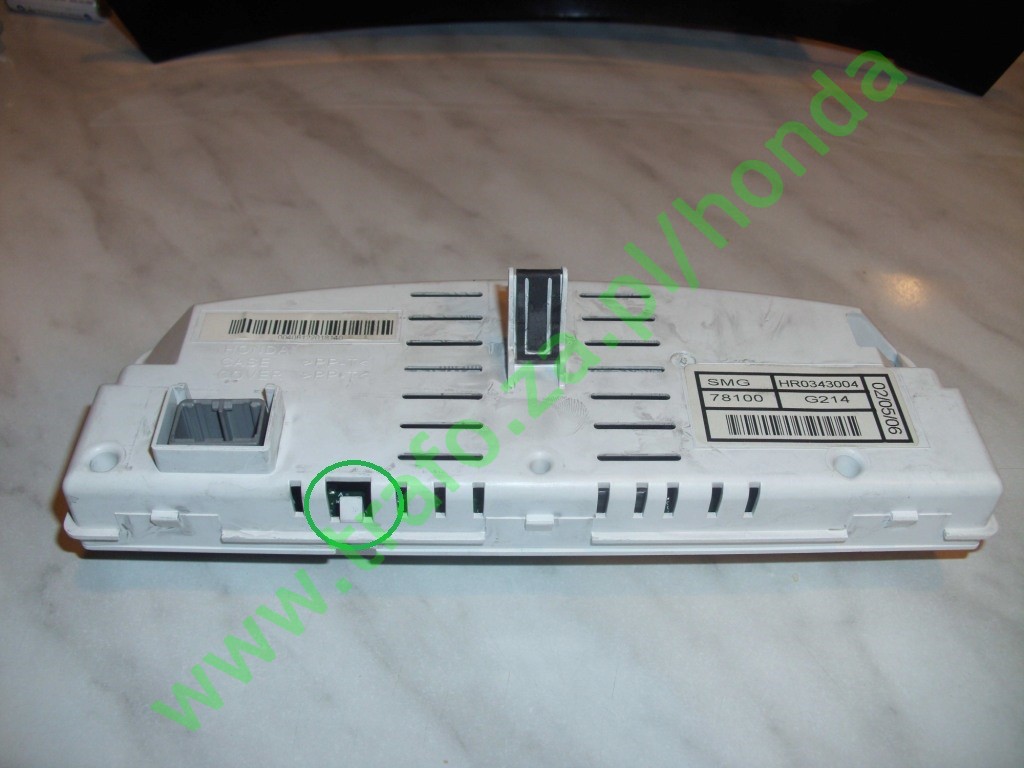

Dostęp do elektroniki uzyskuje się po odczepieniu trzech zaczepów obudowy;
