Oświetlenie schowka pasażera

        W orginalnej instalacji oświetlenie schowka pasażera nie działa zbyt efektywnie, a do tego żaróweczka wewnątrz świeci zawsze (czy schowek jest otwarty czy zamknięty) razem z żarówkami postojowymi.
W związku z powyższym, postanowiłem zrobić małą przeróbkę i zamontować mocniejsze światło i wyłącznik krańcowy, dzięki któremu światełko będzie świeciło tylko po otwarciu drzwiczek schowka.
Oświetlenie będzie działać tylko wtedy kiedy go potrzebujemy. Przestaje już mieć znaczenie czy światła są włączone czy nie, czy kluczyk jest w stacyjce czy go nie ma...

W pierwszej kolejności należy zdemontować i rozebrać schowek. Opis jak to zrobić znajduje się w temacie; "Demontaż schowka pasażera".

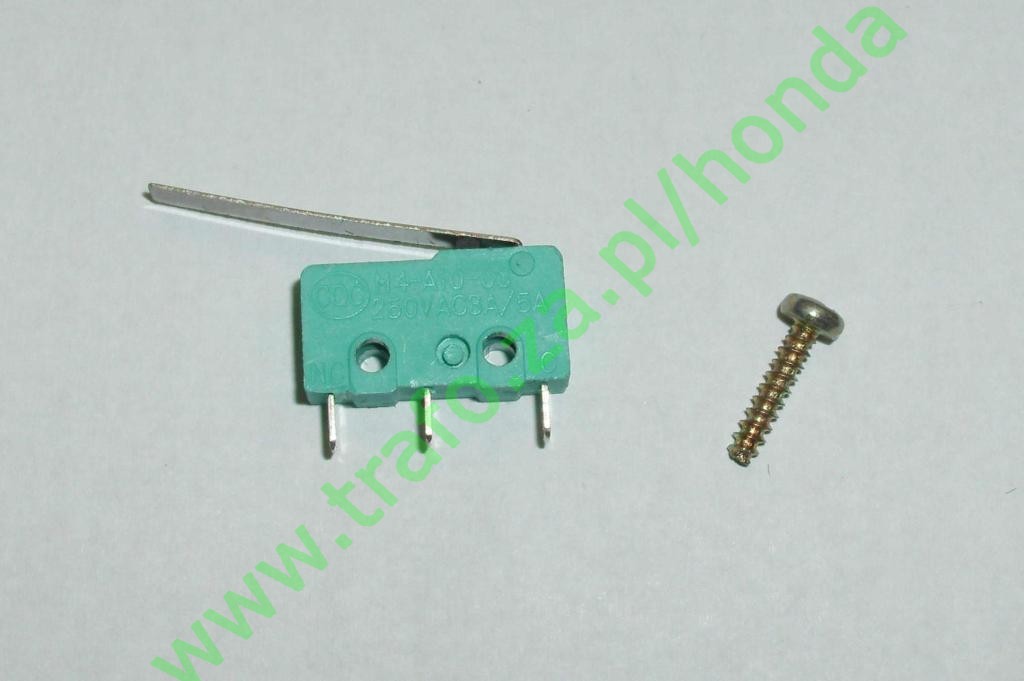

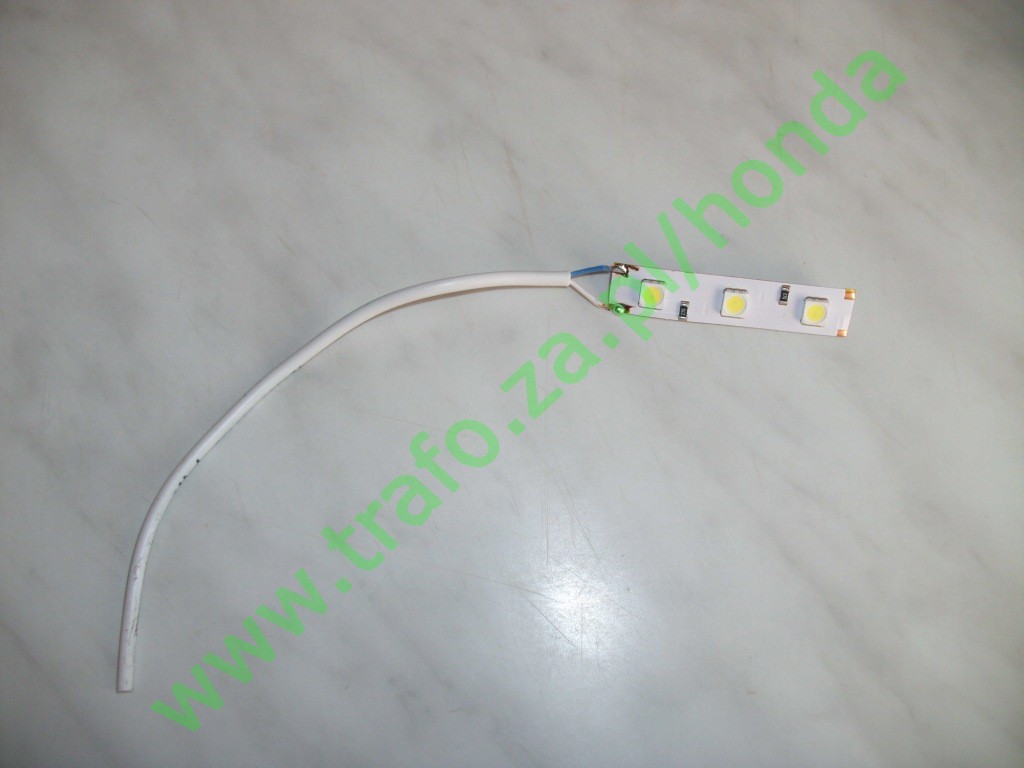

Do modernizacji potrzebujemy; pasek LED, przewody, wyłącznik krańcowy, śrubkę, dowolna wtyczkę i gniazdko (u mnie chinch) i trochę kleju:

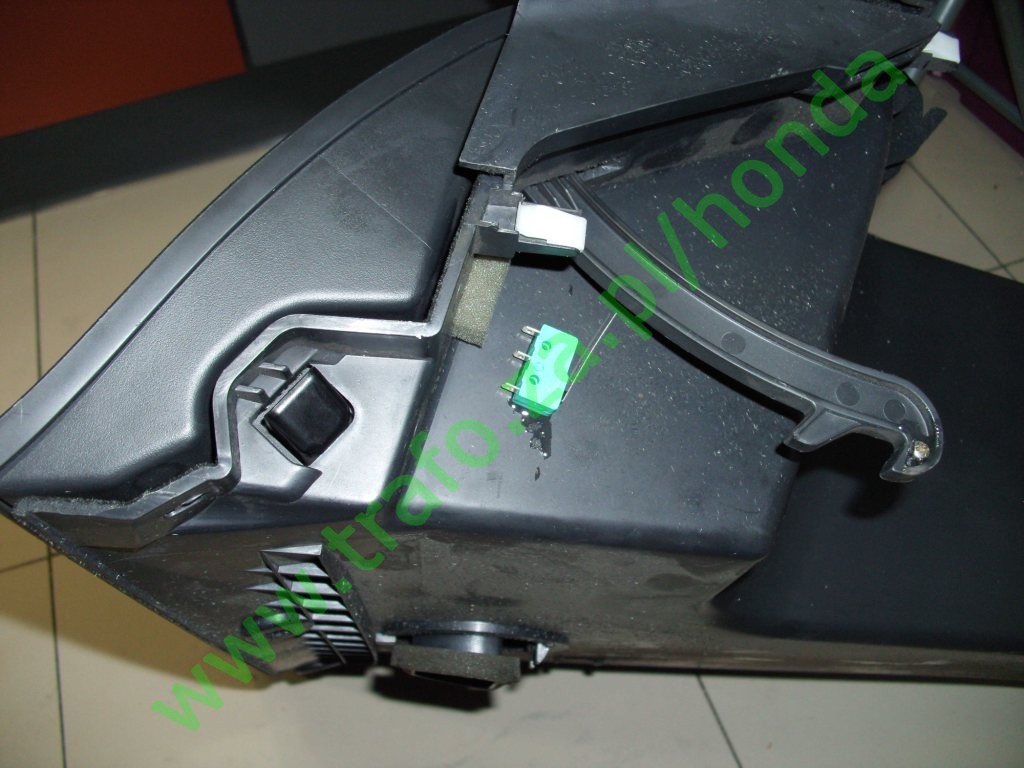

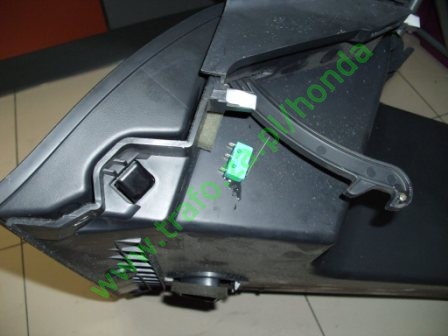

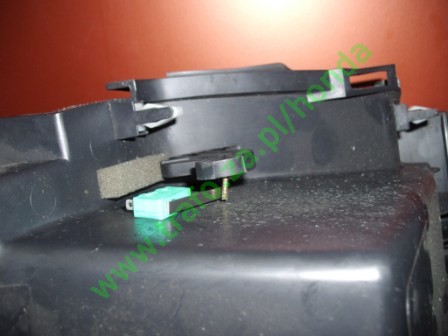

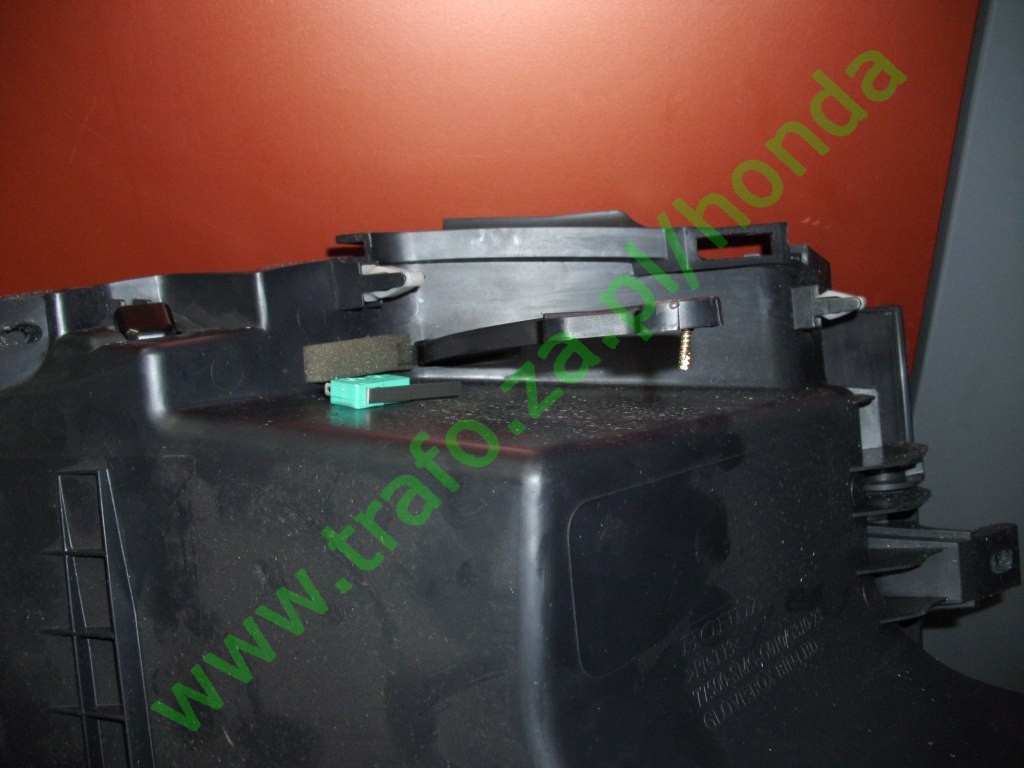

Śrubkę wkręcamy w wybranym miejscu do ramienia schowka a wyłącznik przyklejamy klejem tak, żeby przy otwartej klapie schowka śrubka mogła nacisnąć dźwignię wyłącznika:



W związku z tym, że orginalna lampka działa razem ze światłami postojowymi, należy zmodernizować instalację elektryczną.

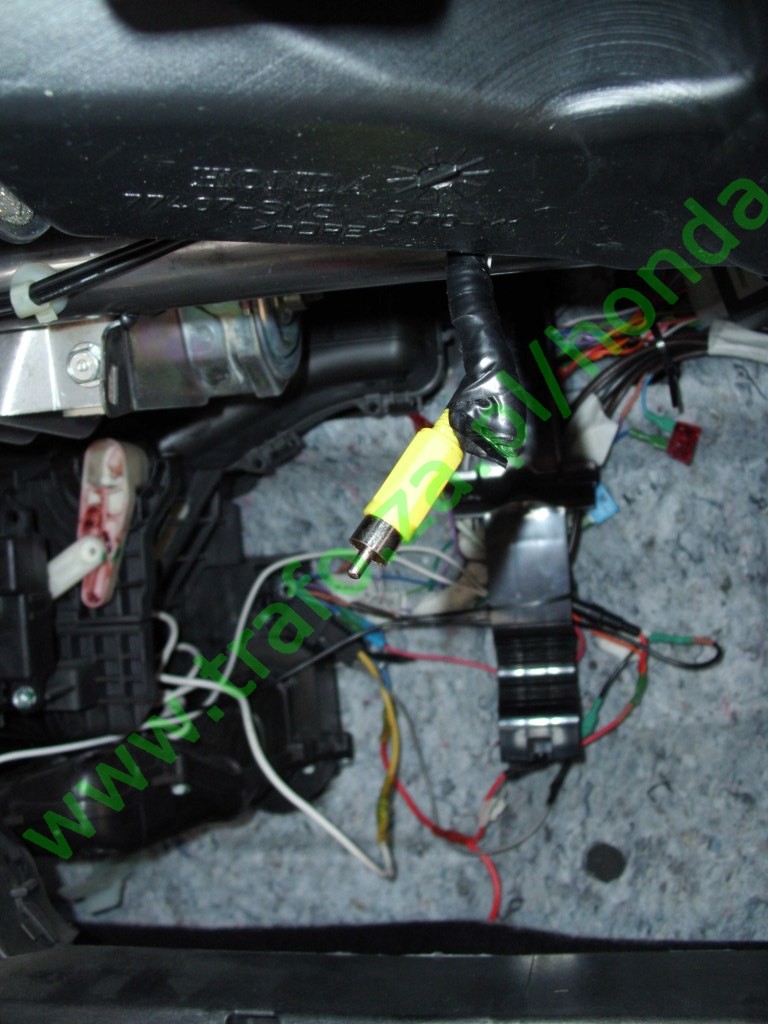

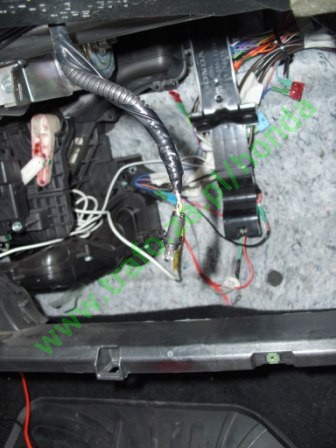

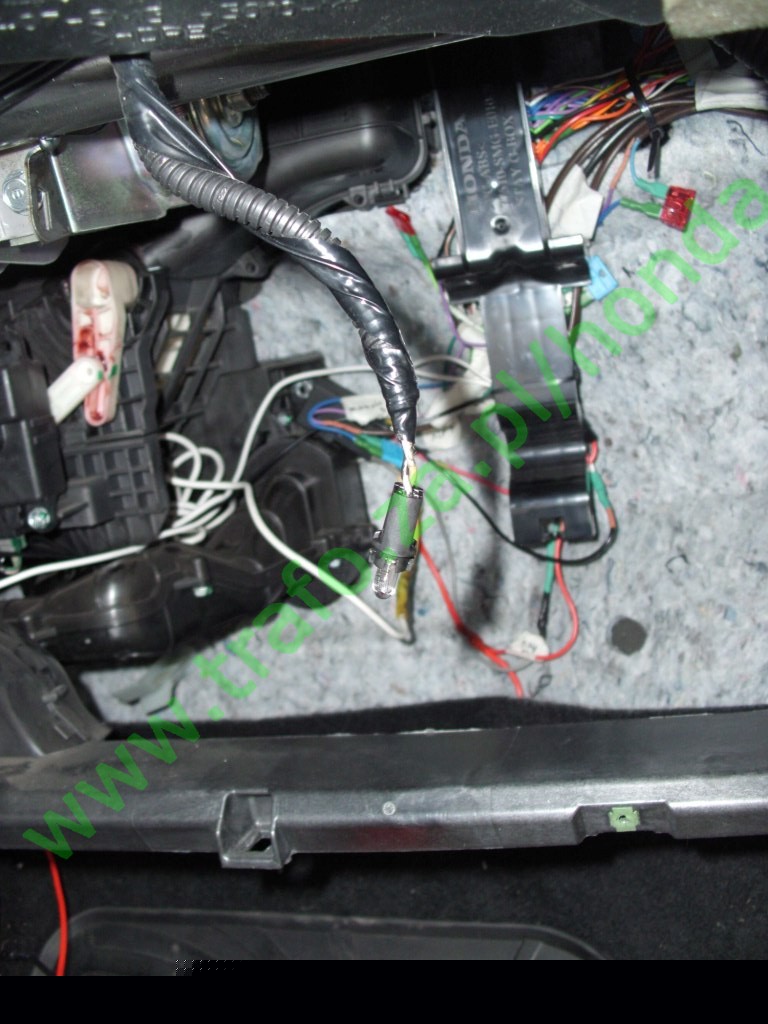

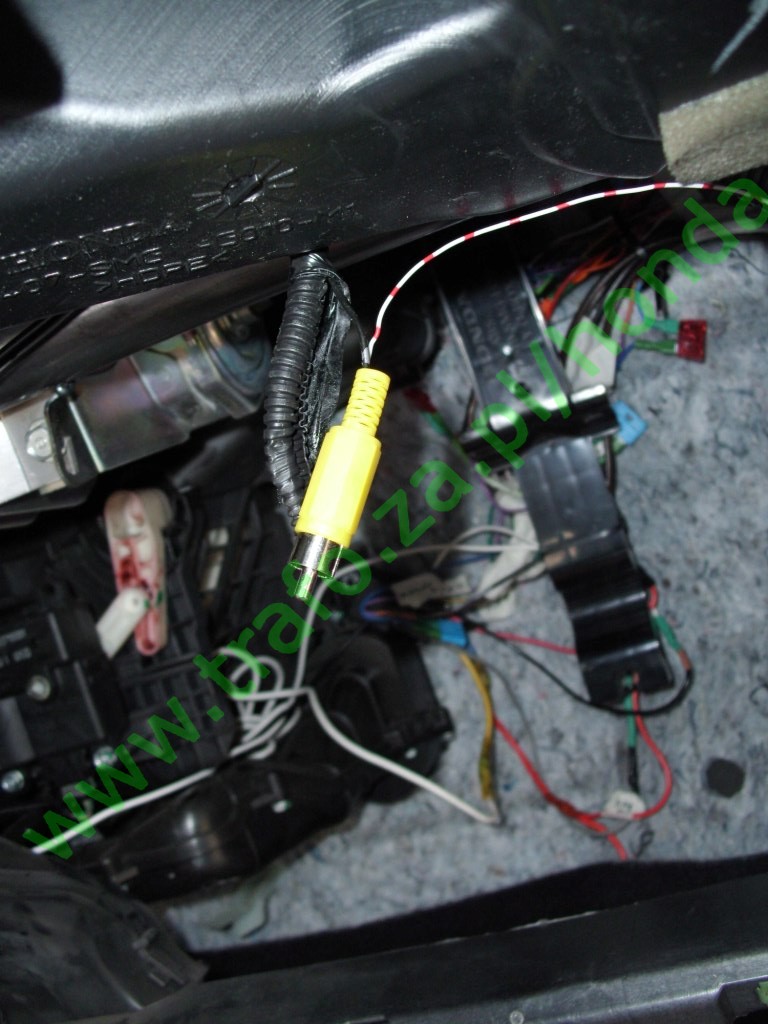

Odcinamy przewody z orginalną żarówką i zaizolowujemy zielono-żółtawy przewód - nie będzie juz potrzebny. W wiązce pozostał jeszcze przewód czarny (masa), podciągając do niego nowy przewód (+12[V]) z akumulatora - u mnie z "GPZu" , i do obydwu przewodów dolutowujemy wtyczkę - żeby w przyszłości była możliwość bezproblemowego demontażu schowka - i całość izolujemy:

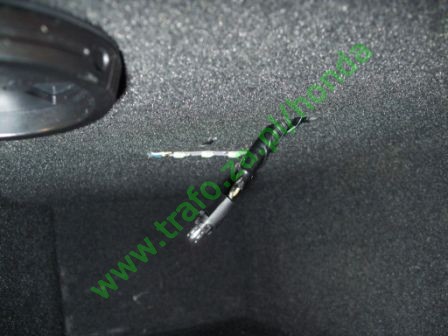

Po zamontowaniu wyłącznika krańcowego i przyklejeniu paska z diodami (u mnie na środku schowka żeby równomiernie oświetlić wnętrze), wykonujemy instalację.

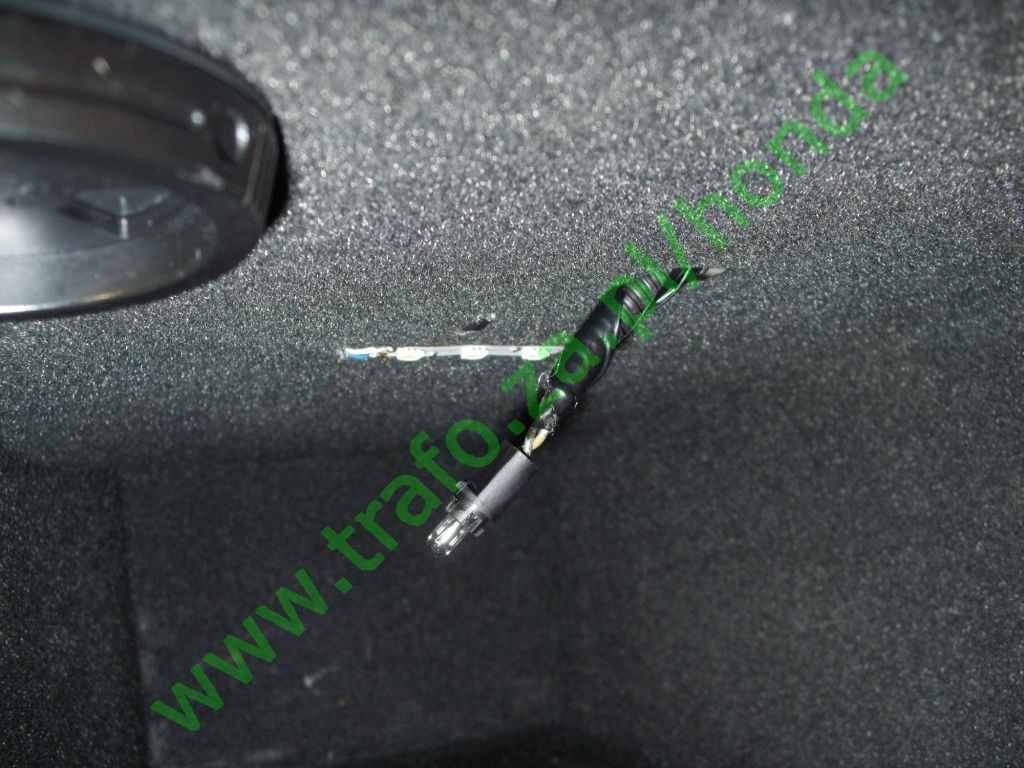

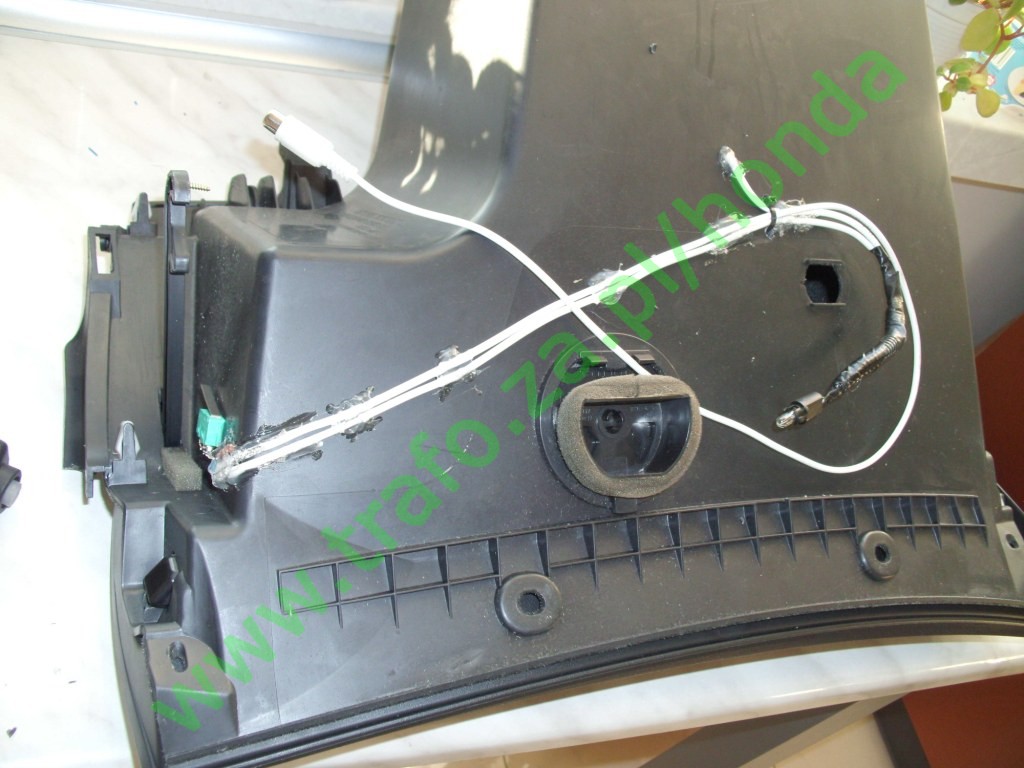

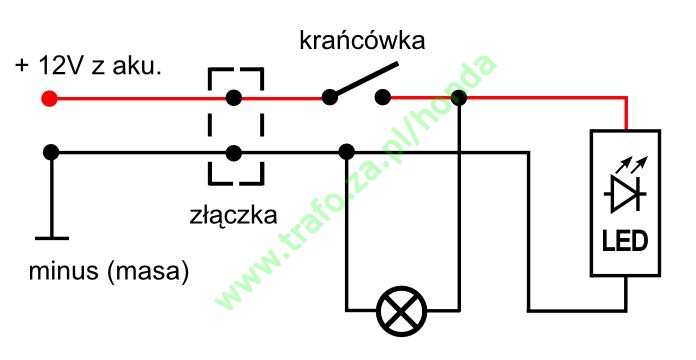

Zasilanie z przewodu zakończonego wtyczką biegnie przez wyłącznik krańcowy do równolegle połączonych; paska LED i orginalnej żarówki:

Przewody zabezpieczone zostały przed przemieszczaniem klejem i dodatkowo przed przypadkowym wyrwaniem za pomocą opaski zaciskowej:

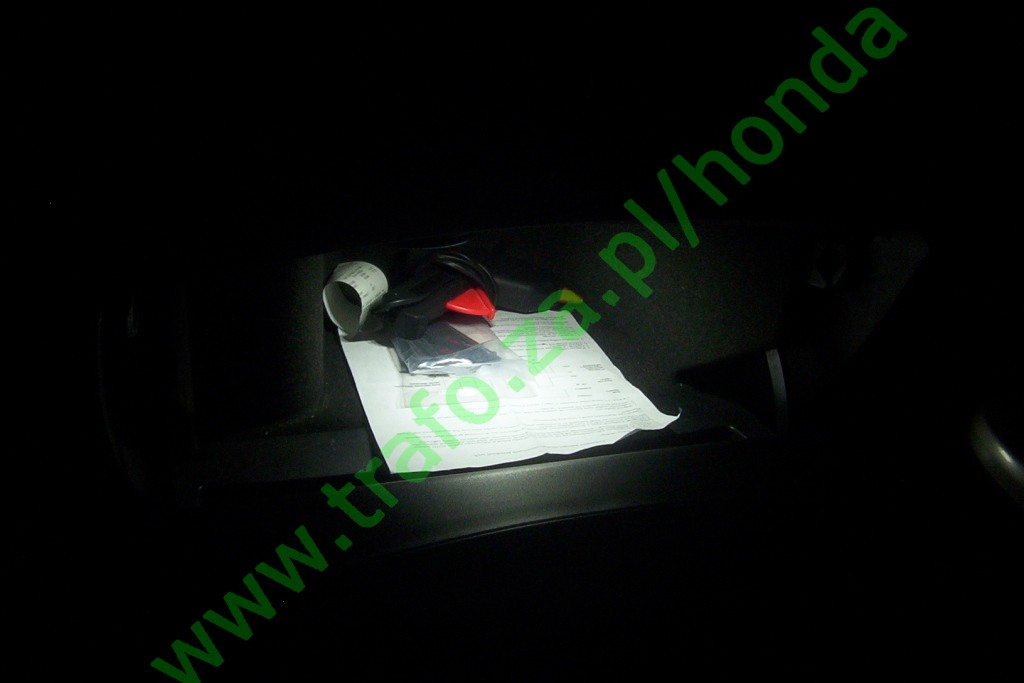

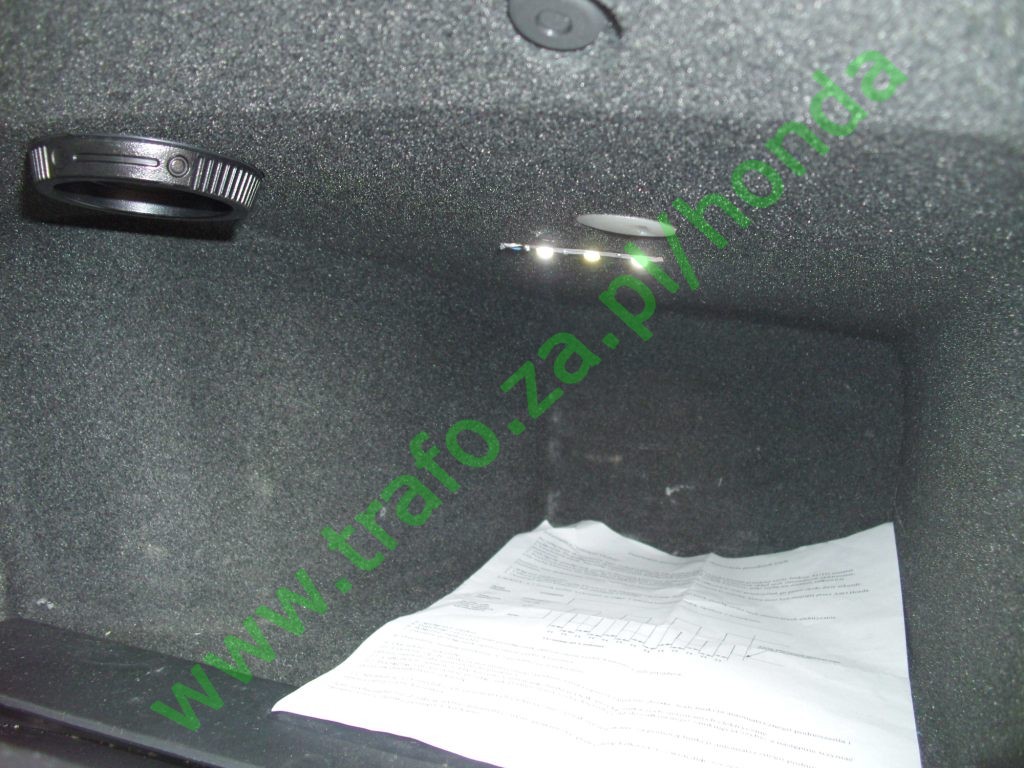

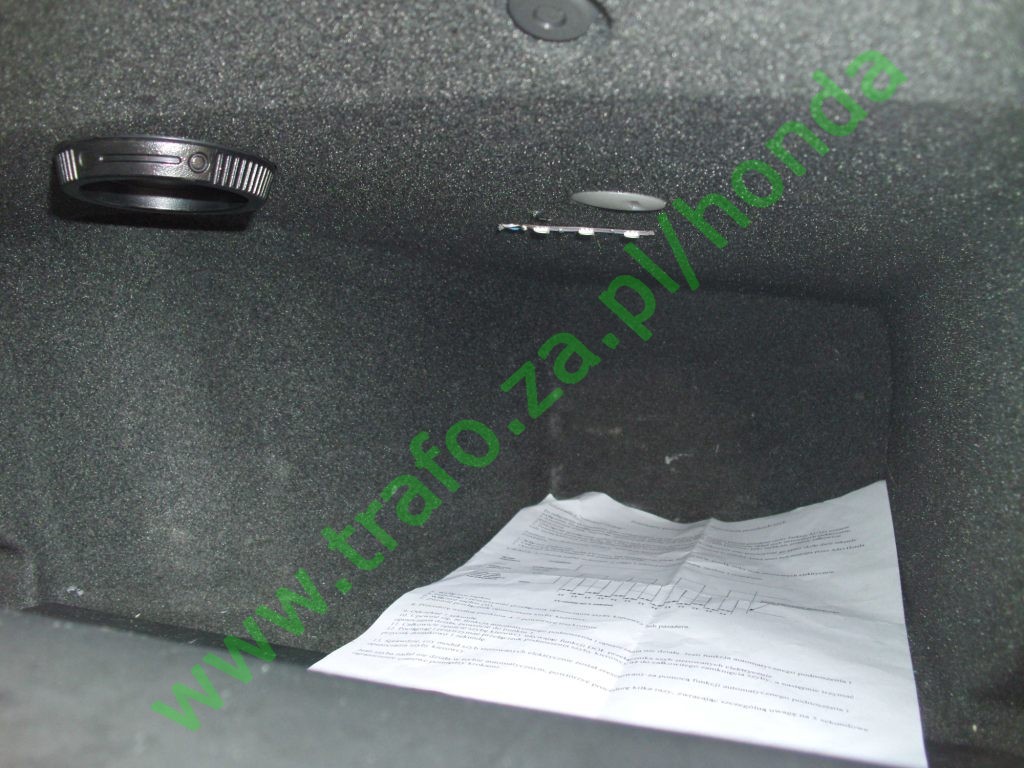

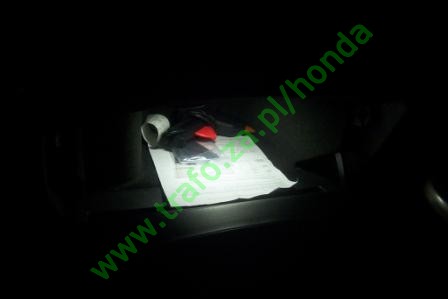

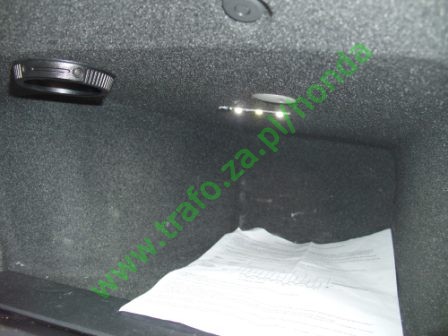

Po zamontowani schowka z powrotem i otwarciu klapy (szczególnie wieczorem) efekt jest olśniewający :) . Cały schowek jest doskonale oświetlony a lampki świecą tylko wtedy kiedy są potrzebne:



Niestety nie udało mi się zrobić zdjęć które odzwierciedlają realny efekt oświetlenia. Zdjęcie efektu końcowego jest trochę prześwietlone :(
