Przekaźniki

Przekaźniki są elementami elektrycznymi, które tak jak inne mogą ulec uszkodzeniu. Poniżej, na podstawie instrukcji serwisowej, pokazana jest lokalizacja poszczególnych przekaźników.
Opis sprawdzania przekaźników został opisany w osobnym temacie.

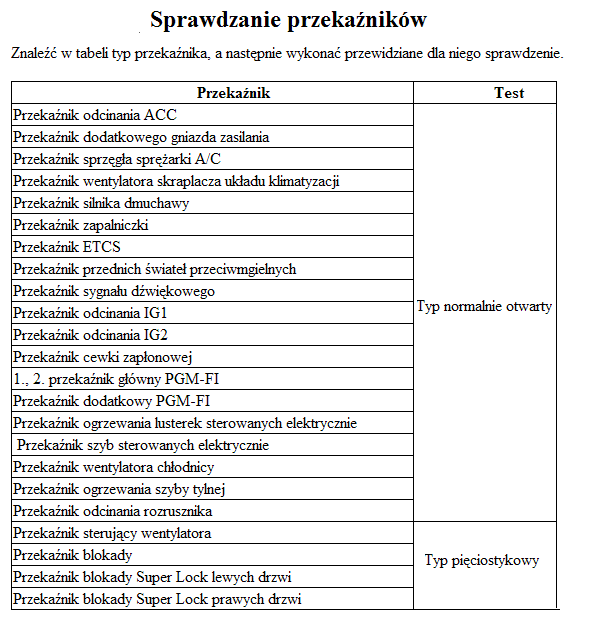

Spis przekaźników

Lokalizacja przekaźników:

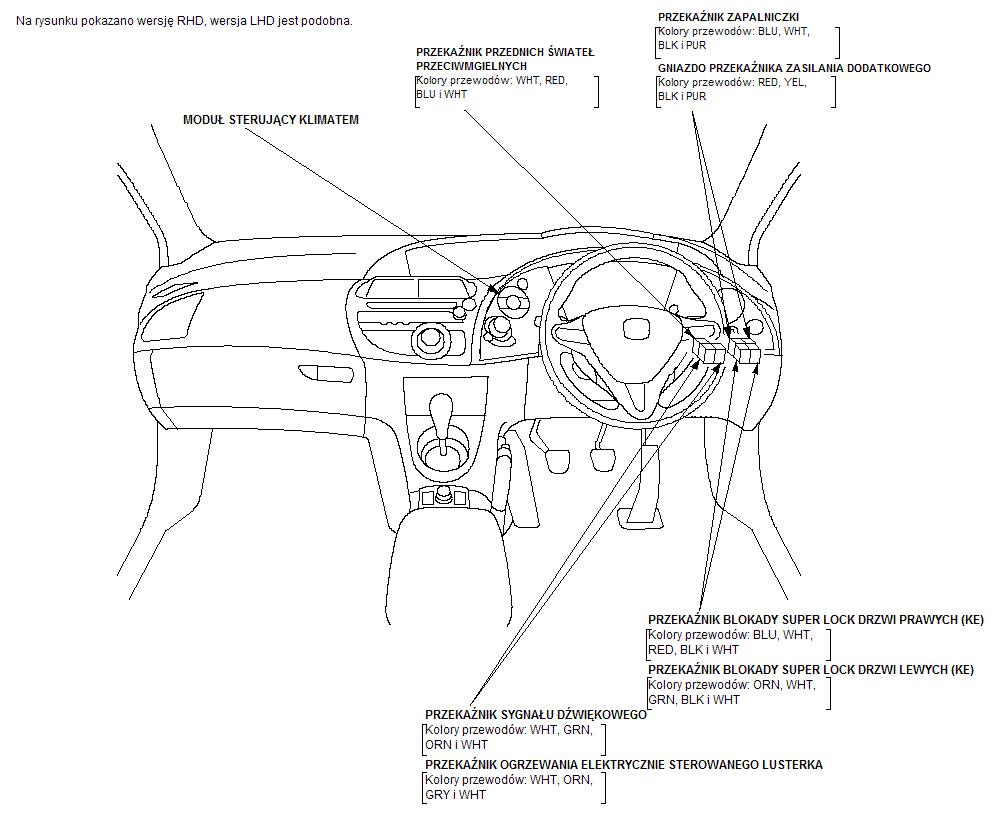

- zapalniczki,    - ogrzewania lusterek,    - sygnału dźwiękowego    - zasilania dodatkowego,    - blokady Super Lock drzwi lewych,    - blokady Super Lock drzwi prawych,    - przednich świateł przeciwmgielnych,

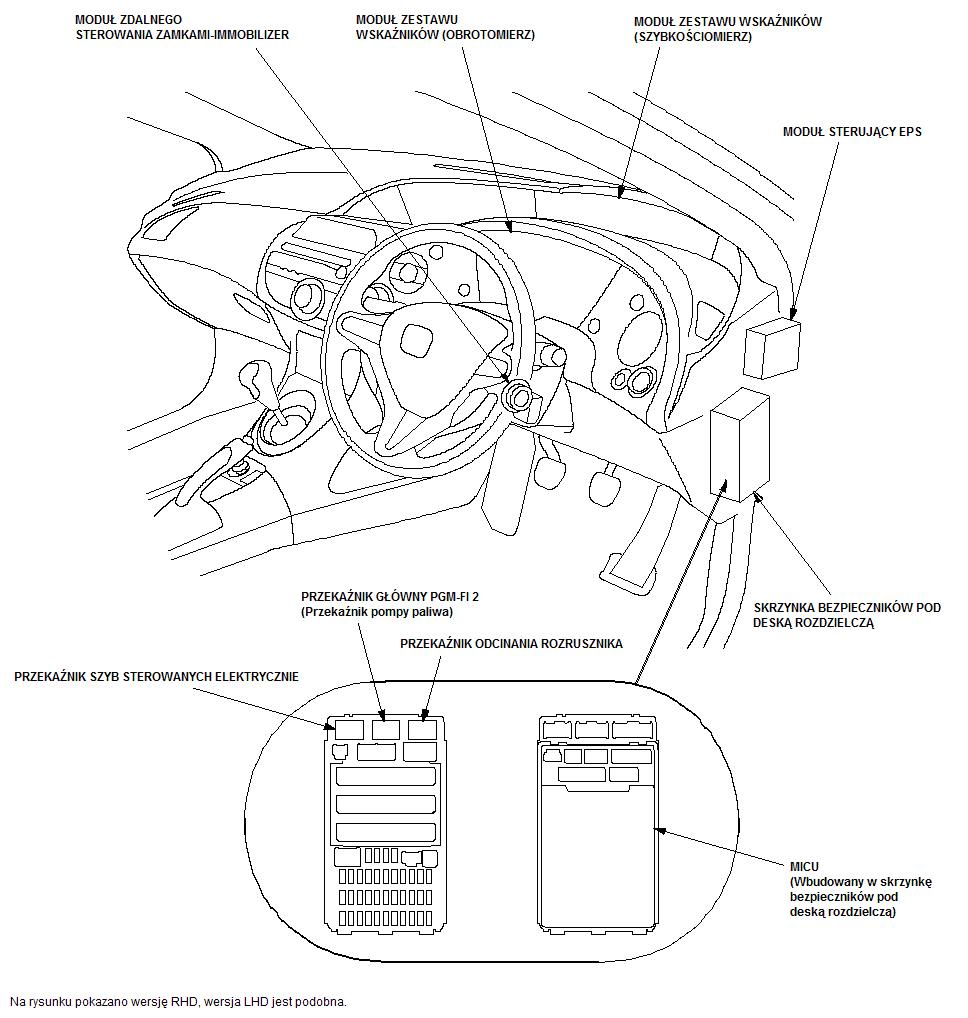

- szyb sterowanych elektrycznie,    - główny PGM-FI 2,    - odcinanie rozrusznika,

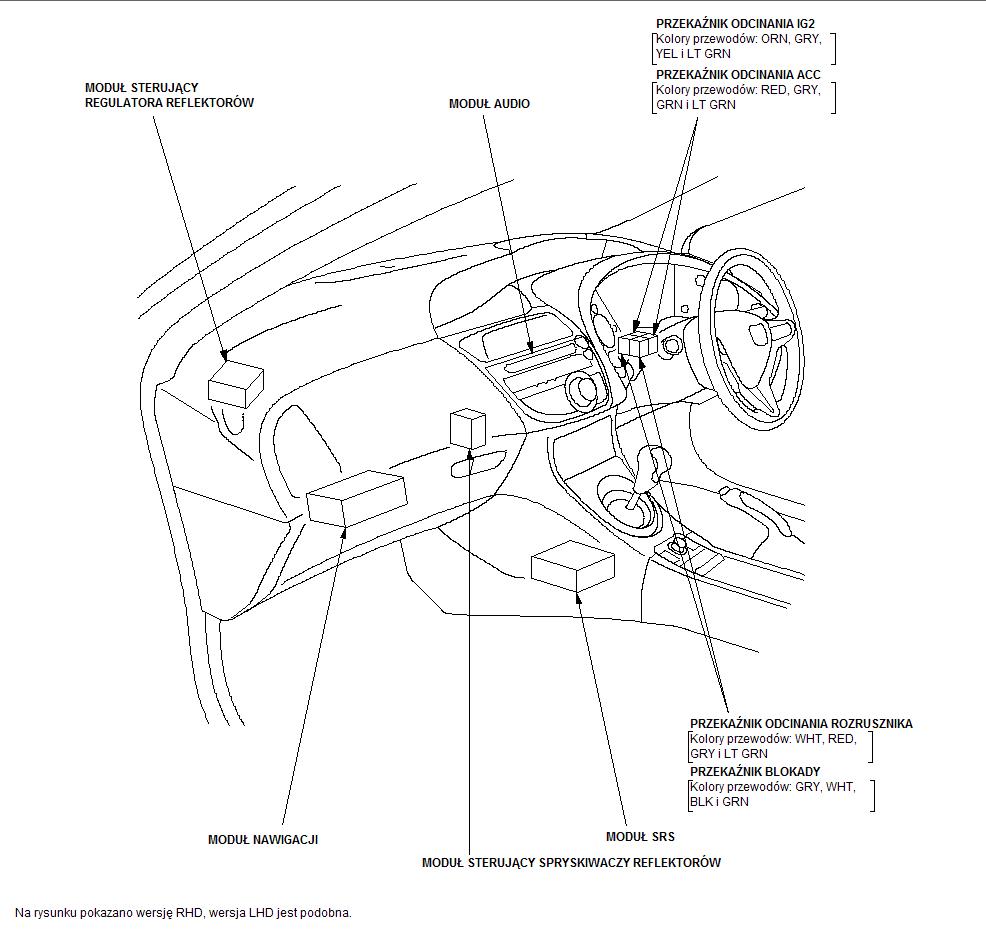

- odcinania IG2,    - odcinania ACC,    - odcinania rozrusznika,    - blokady,

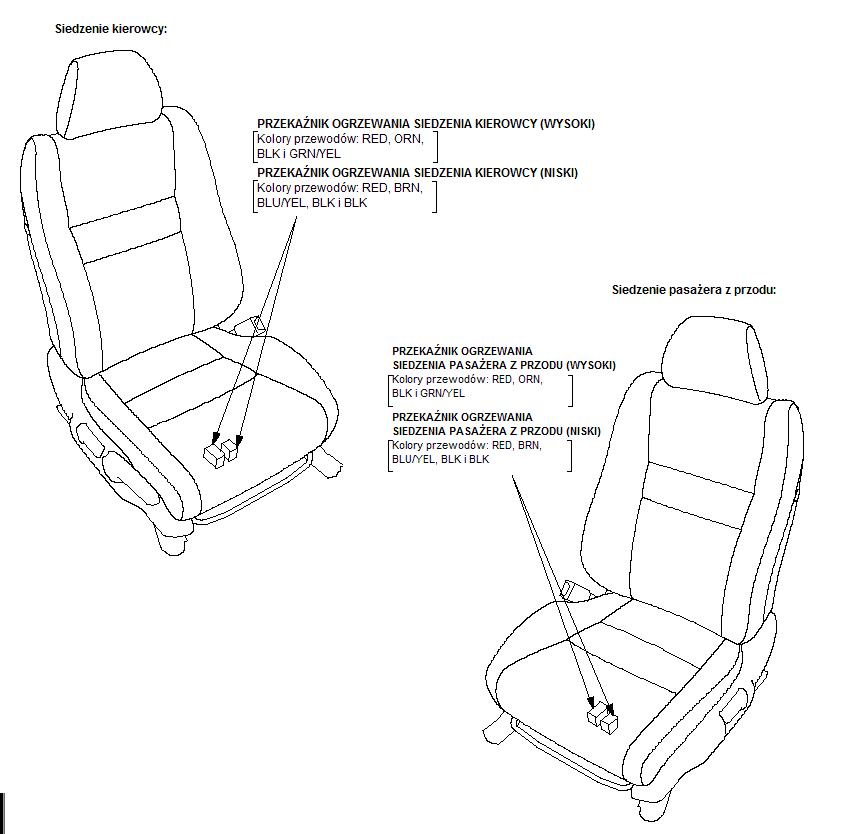

- ogrzewania siedzenia kierowcy (wysoki),    - ogrzewania siedzenia kierowcy (niski),    - ogrzewania siedzenia pasażera (wysoki),    - ogrzewania siedzenia pasażera (niski),

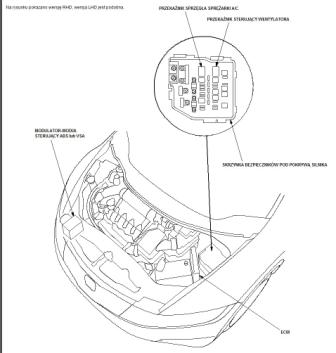

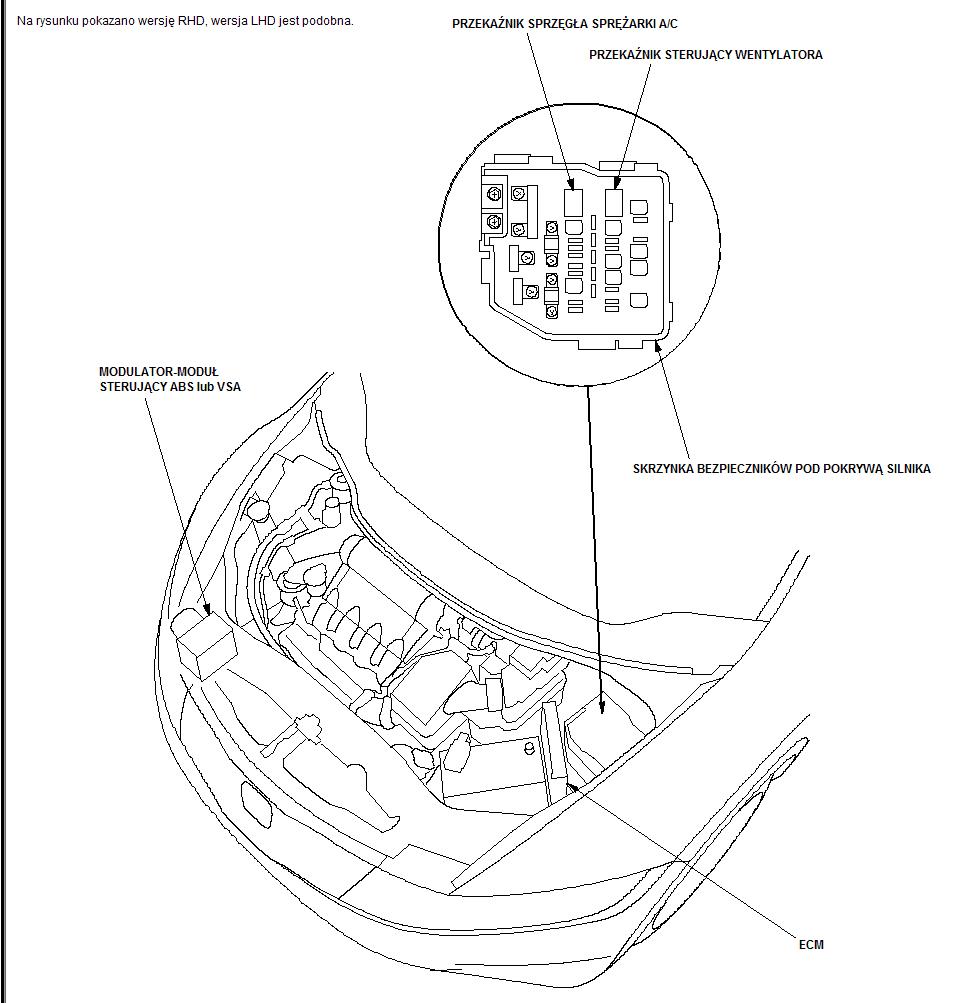

- sprzęgła sprężarki A/C,    - sterujący wentylatora,

Przekaźniki znajdujące się wewnątrz skrzynki bezpieczników pod maską silnika:

- ETCS,
- PGM-FI,
- silnika dmuchawy,
- cewki zapłonowej,
- wentylatora chłodnicy,
- ogrzewania szyby tylnej,
- wentylatora skraplacza klimatyzacji,

Przekaźniki sterujące poszczególnymi szybami elektrycznymi znajdują się w modułach sterujących umieszczonych w odpowiednich drzwiach.

Nie znalazłem miejsca zainstalowania przekaźnika IG1.
