Wyświetlacz radia/klimatyzacji
27 IX 2020
Jedną z wielu typowych usterek tego modelu samochodu jest problem z wyświetlaczem radia/klimatyzacji.
W zależności od objawów, uszkodzenie występuje wewnątrz tego wyświetlacza lub wewnątrz radia,

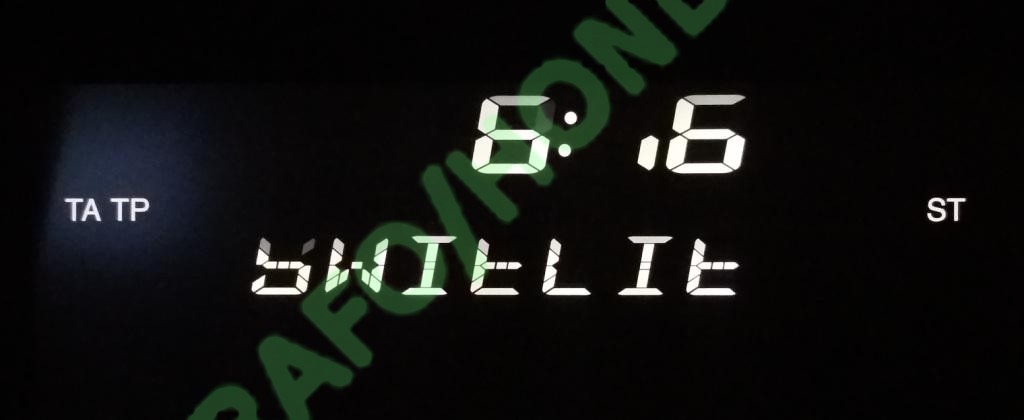

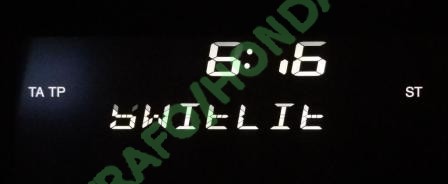

W przypadku, kiedy nie są wyświetlane wszystkie znaki (jak w opisanym tutaj
przypadku);

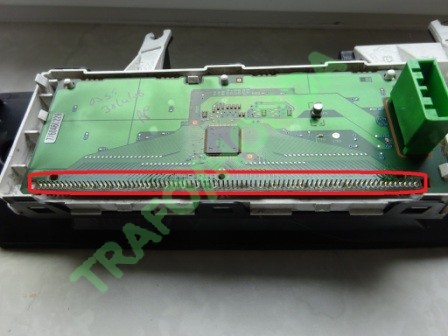

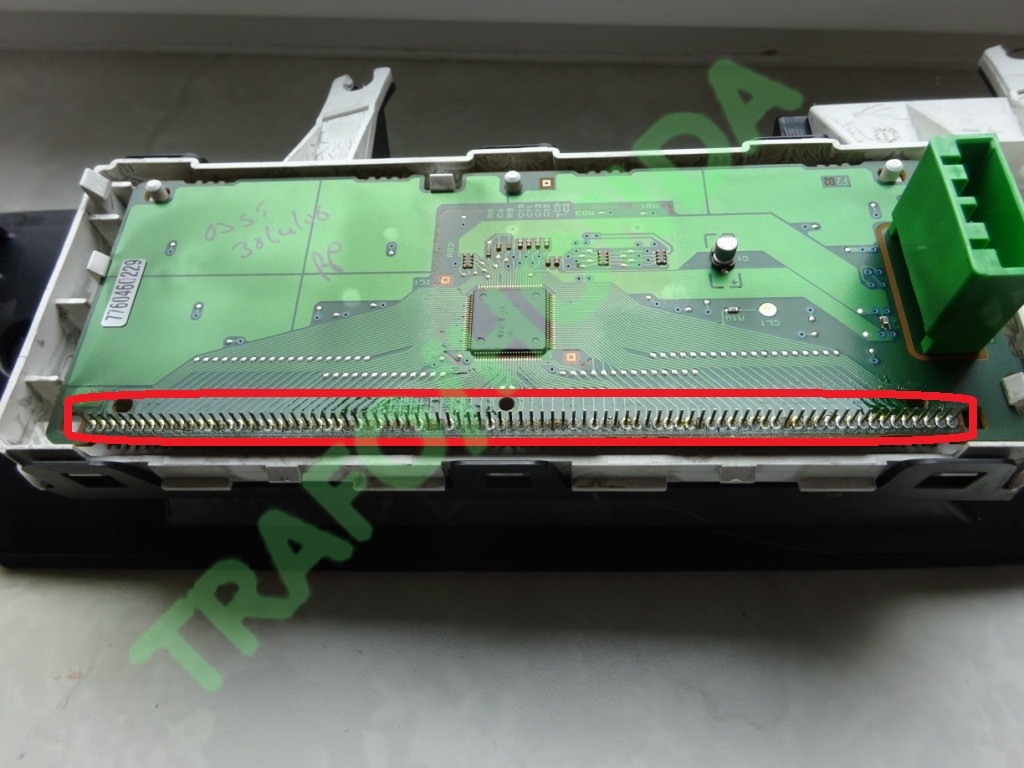

przyczyną są wady połączenia "pinów" złączki przylutowanej do płytki PCB.

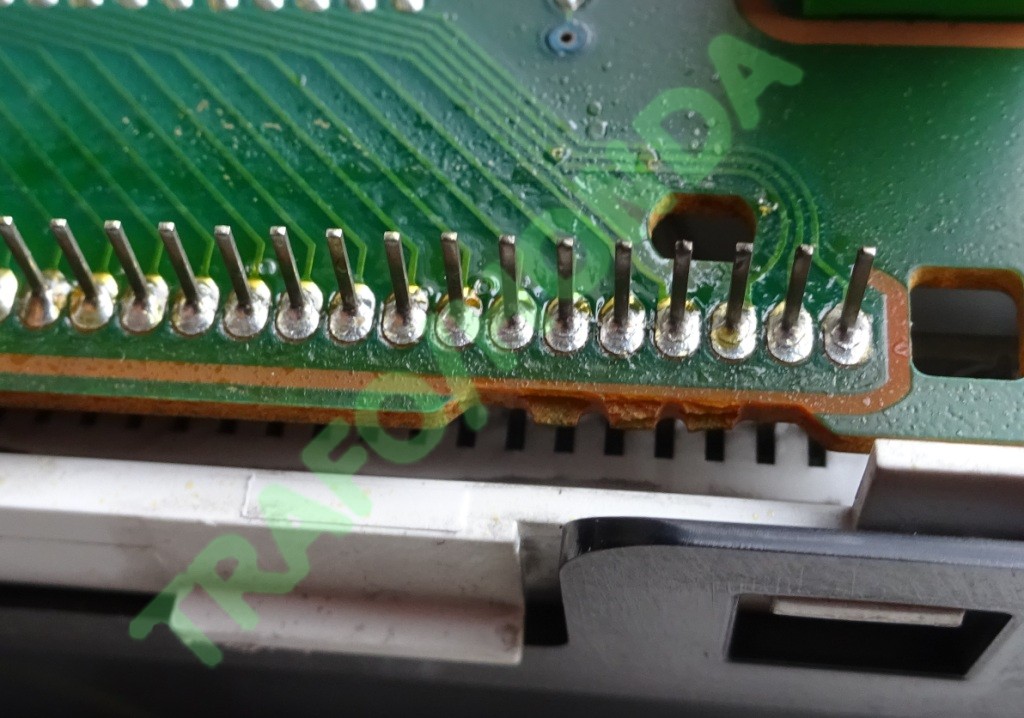

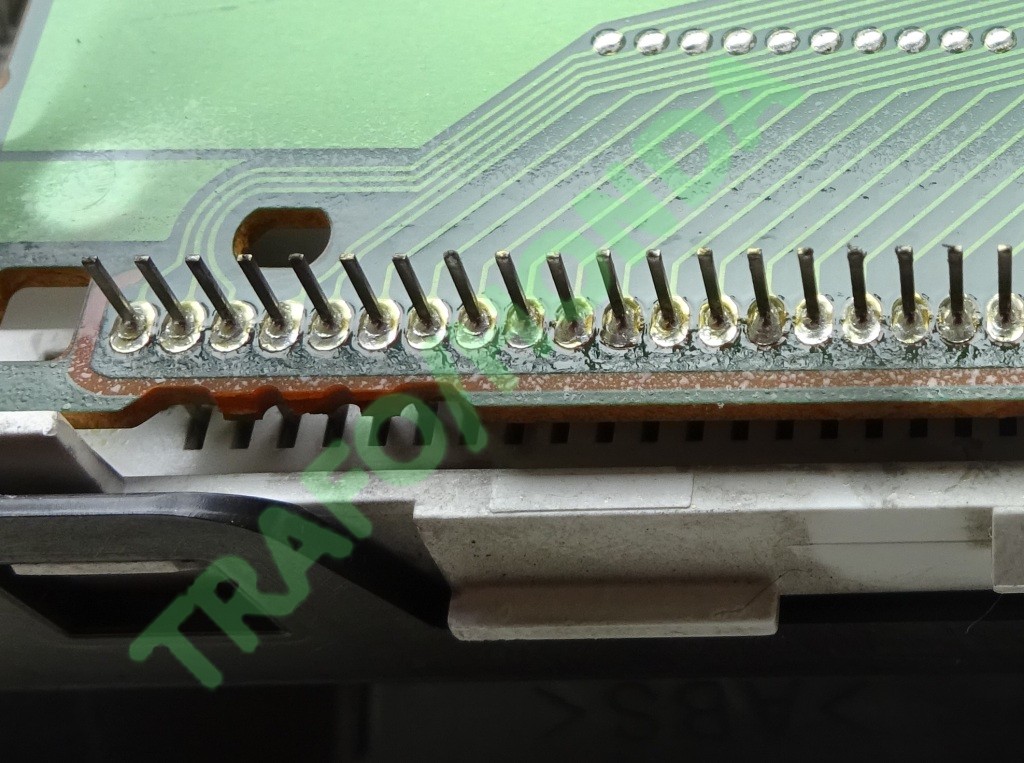

Najprawdopodobniej na wskutek wstrząsów pękają miejsca lutowania pinów z płytką;

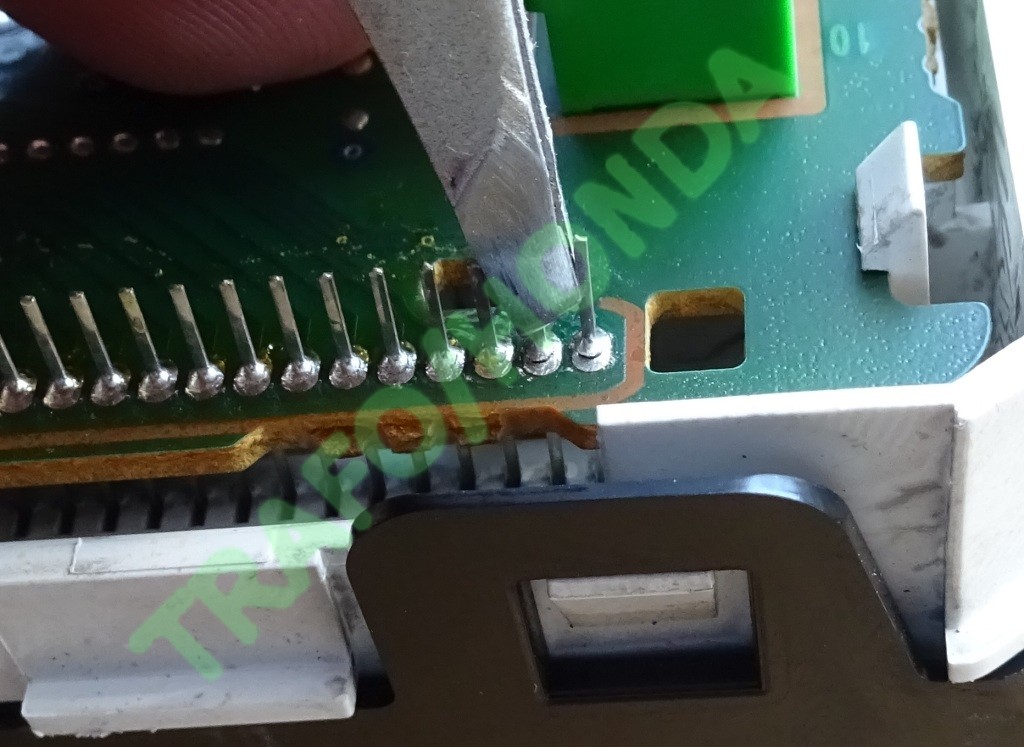

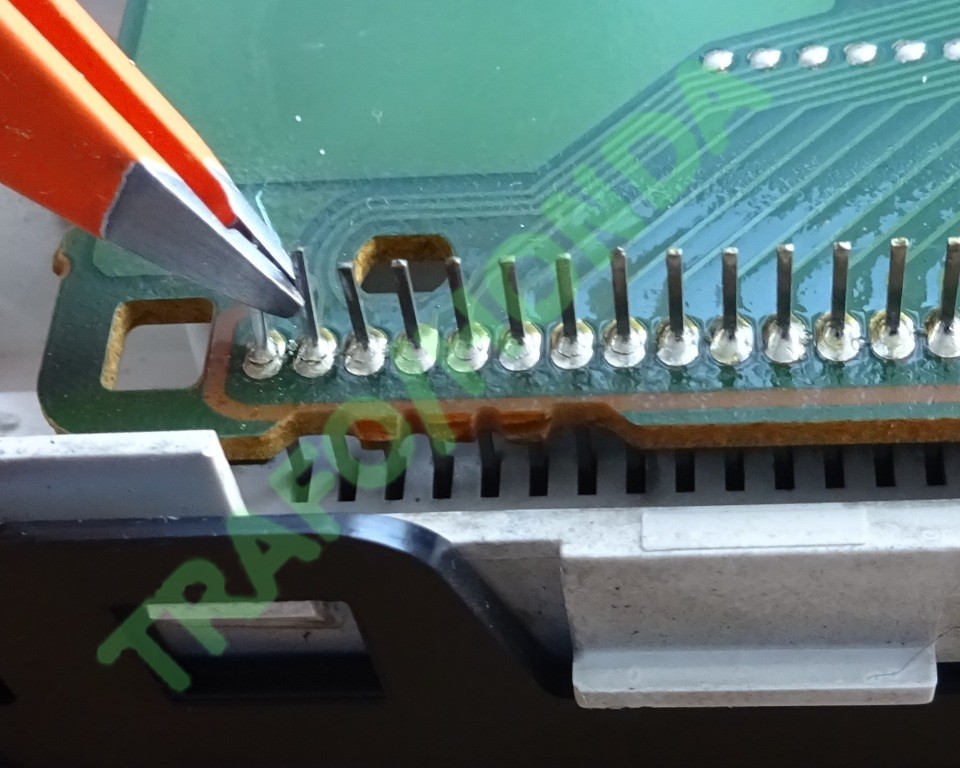

dobrze to widać po lekkim naciśnięciu na na wystające druciki;

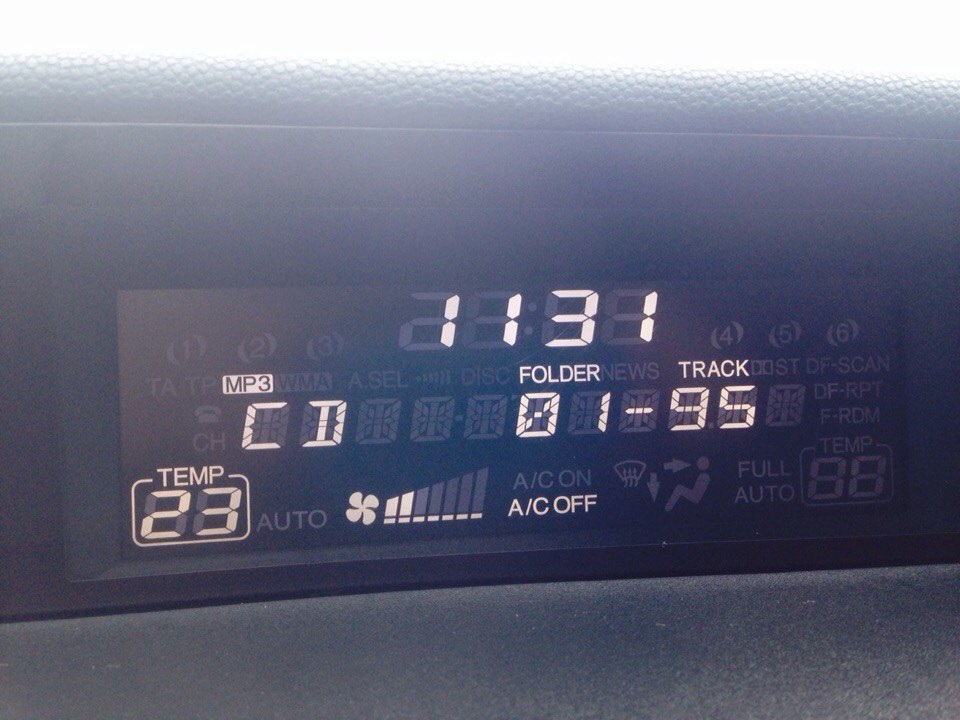

Jeżeli problem z wyświetlaczem objawia się zbyt mocny podświetleniem, usterki należy szukać wewnątrz radioodbiornika - powodem są przegrzewające elementy elektroniczne.
Wyświetlacz należy
zdemontować i rozebrać zgodnie z opisem.

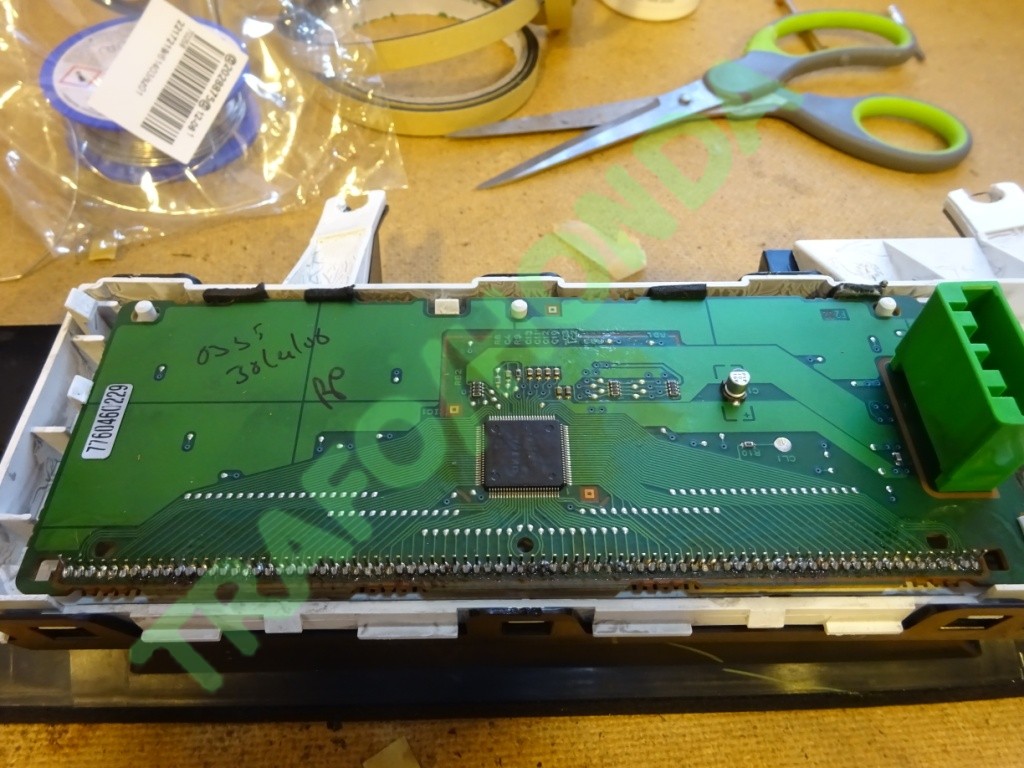

Usztywnienie płytki (kawałki pianki między PCB a obudową)
powinno zapobiec powstaniu podobnych uszkodzeń w przyszłości;
Opis takiej naprawy pokazany jest na forum
www.civi-cklub.ru

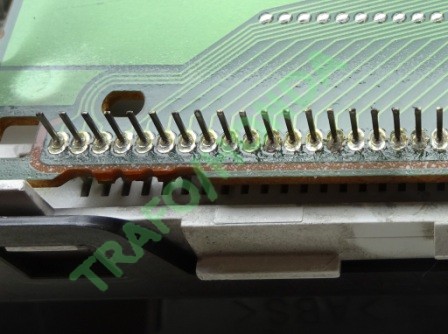

(z tego forum pochodzi poniższe zdjęcie).

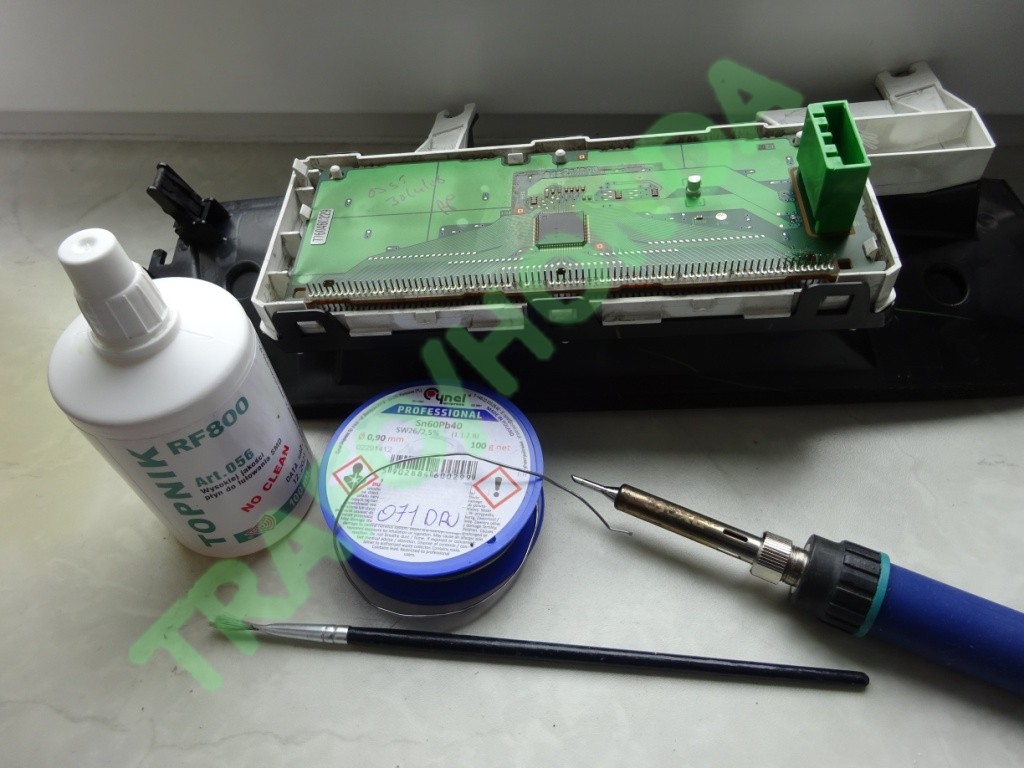

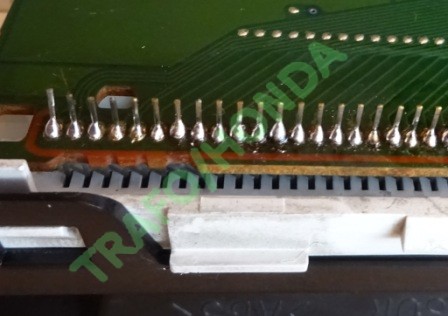

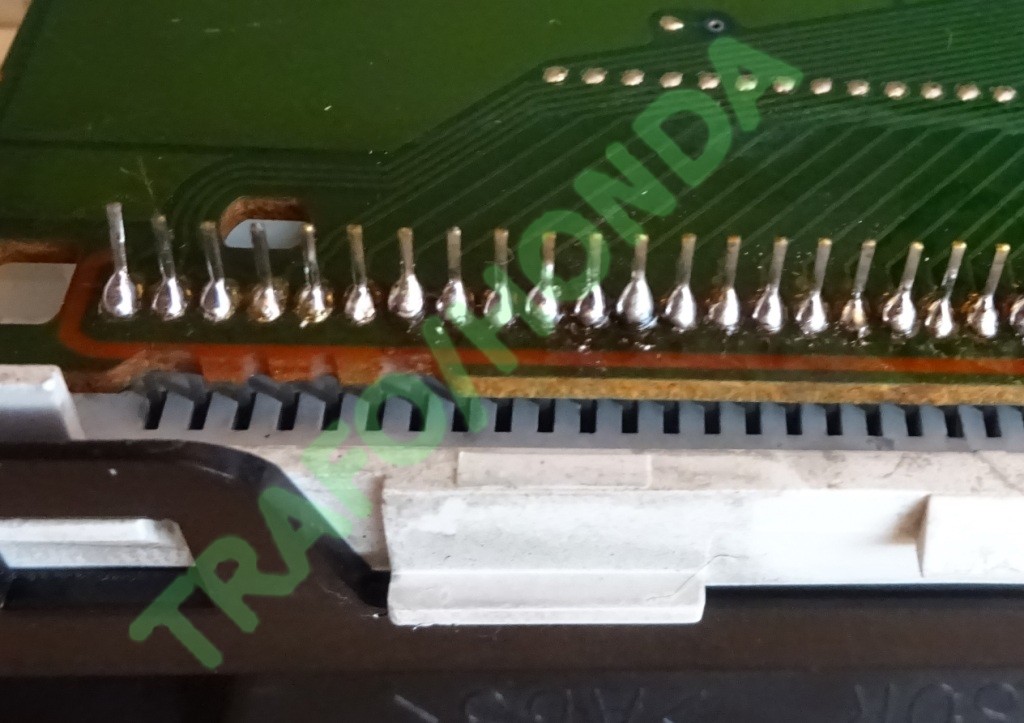

Sama naprawa polega na "poprawieniu" miejsc lutowania pinów do
płytki. W moim przypadku wystarczyło posmarować miejsca lutowania topnikiem, podgrzać
lutownicą miejsca połączeń i dołożyć minimalną ilość nowej cyny;
