Oświetlenie bagażnika

W związku z tym, że orginalne oświetlenie bagażnika nie spełniało moich oczekiwań, w bagażniku znalazły się dwie kolejne lampy doświetlające jego wnętrze.
Po zakończeniu wszystkich prac nie ma już problemów z przeszukiwaniem bagażnika :)

Źródłem światła zostały dwie lampy LED (z możliwością ręcznego wyłączenia wyłącznikiem), zamontowane do obydwu osłon bocznych bagażnika.
Wyłącznik został zamontowany w takim miejscu, żeby nie przeszkadzał przy ładowaniu bagaży i był praktycznie niewidoczny z zewnątrz:

Obydwie lampy zostały podklejone na taśmie dwustronnej i dodatkowo przykręcony śrubkami:

Ponieważ lampa bagażnika sterowna jest minusem z MICU, żeby niepotrzebnie go nie przeciążać, zbudowany został układ sterujący, zasilany plusem orginalnej lampki bagażnika i niezależną masą.
Uproszczony schemat układu;

Cały schemat z obydwoma lampami i złączką przewodów pod prawą osłoną bagażnika:

Po wykonaniu układu;

znalazł swoje miejsce w dość orginalnej obudowie;

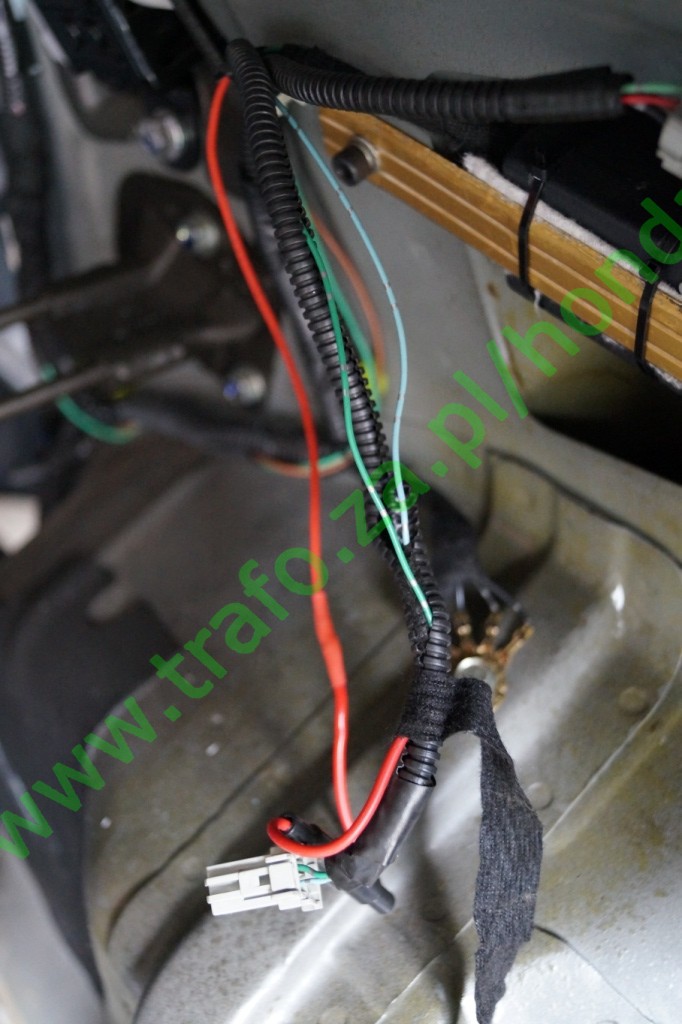

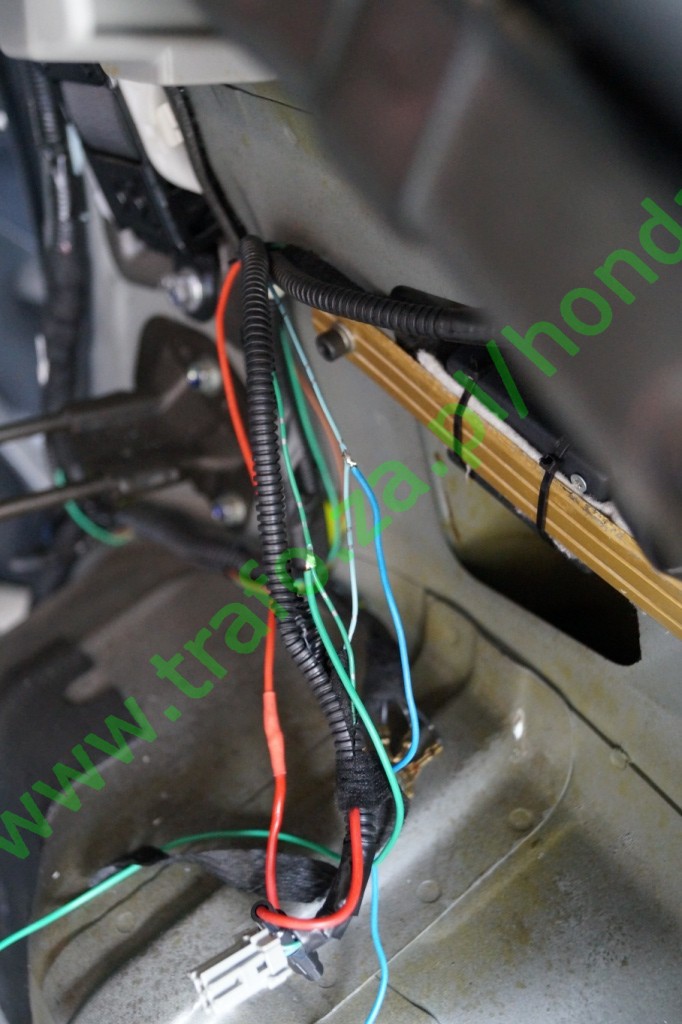

Po dolutowaniu do przewodów lampki pod prawą boczną osłoną bagażnika;

układ został zamontowany, do listy przytrzymującej moduł otwierania bagażnika pilotem;

Przewody w kierunku obydwu lamp/osłon bagażnika zostały zakończone złączkami po to, żeby w przyszłości nie było problemów z demontażem tapicerki;

Zgodnie ze schematem u góry strony, pod tapicerką został poprowadzony przewód do lewej osłony bagażnika, gdzie przez złączkę i kawałek przewodu została podpięta druga lampa.

Na koniec porównanie oświetlenia bagażnika przed i po modernizacji:

Lampy zostały zamontowane na zasadzie "co miałem to dałem", więc pewnie można mieć jakieś uwagi co do "estetyki wnętrza" i zastosować inne rozwiązania...
