Czujnik prędkości ABS/VSA - prawe tylne koło
01 X 2019

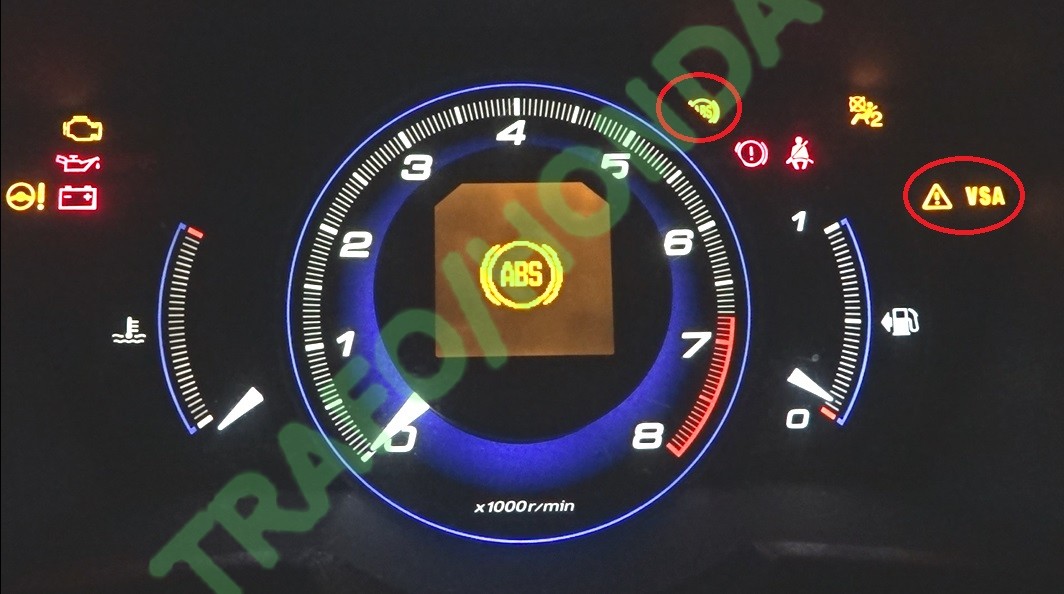

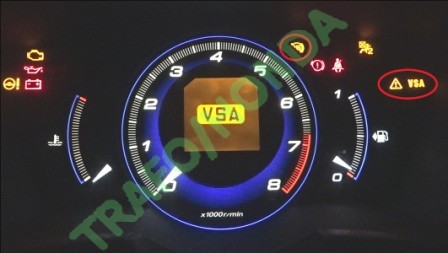

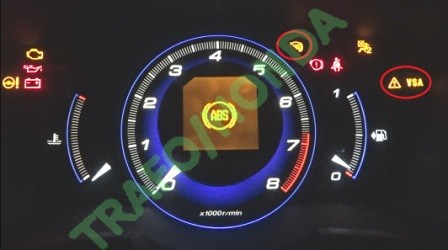

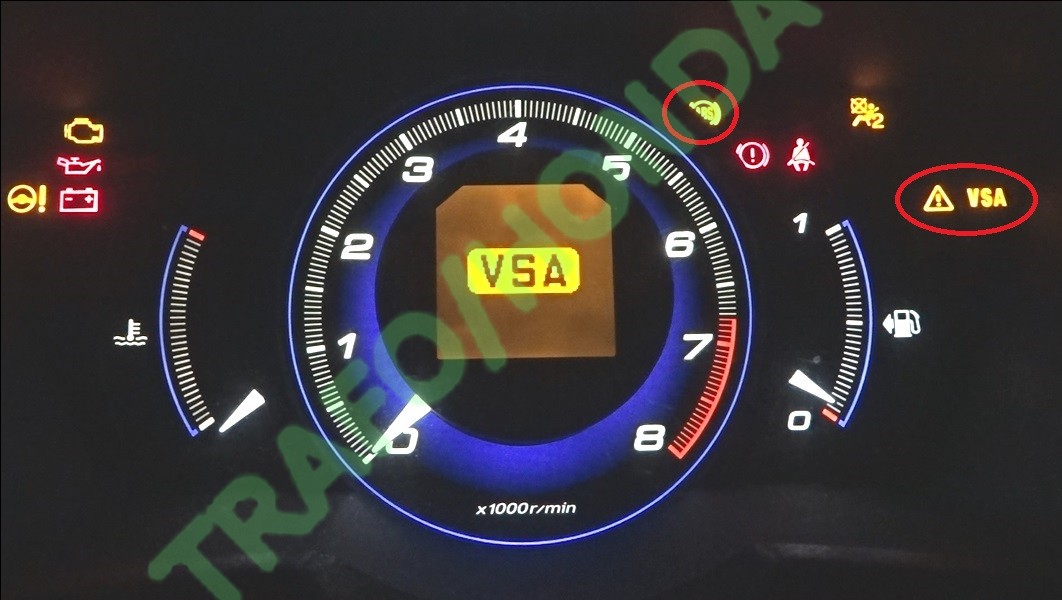

Usterka dotycząca uszkodzenia czujnika prędkości koła, związana z automatyką ABS/VSA objawia się wyłączeniem tych układów oraz zaświeceniem kontrolek w liczniku centralnym i wyświetlaczu w jego środkowej części;
Niżej filmy, który pokazuje jak wygląda ta sytuacja:

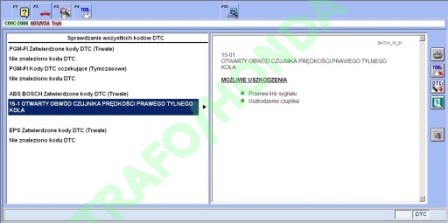

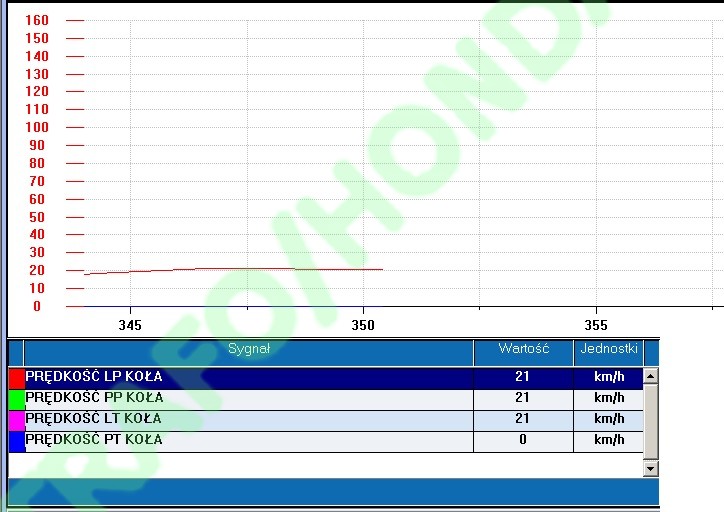

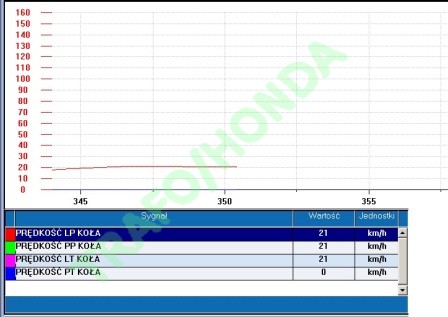

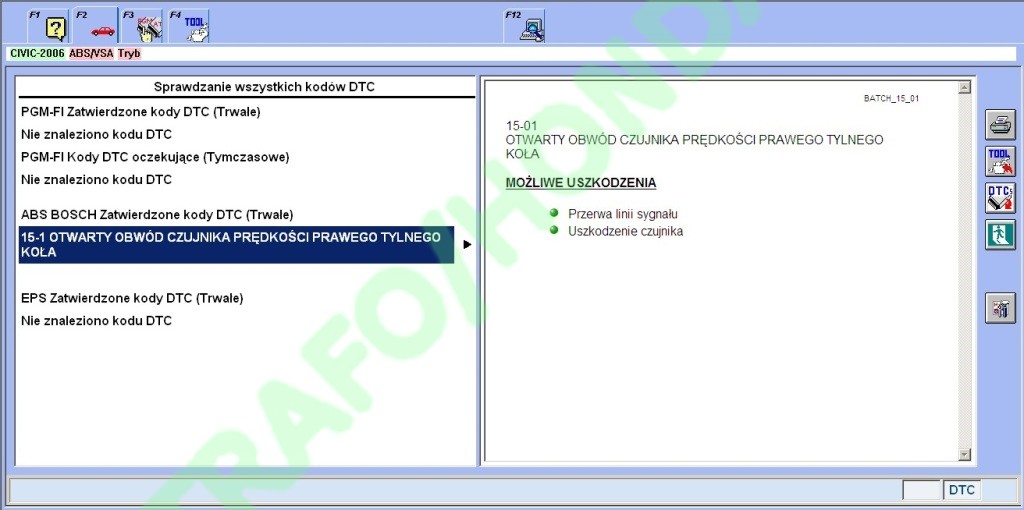

Po podpięciu komputera, program HDS wskazał przerwę w obwodzie prawego tylnego koła. Podobnie porównanie prędkości poszczególnych kół wskazało na wystąpienie problemu w tej samej lokalizacji;
Niestety diagnostyka układu ABS/VSA nie jest możliwa przy pomocy prostych metod, jak np. metodą na sreberko, adapterami typu ELM327 czy nawet kablem Compatible HDS. W moim przypadku pomógł bardziej profesjonalny sprzęt; Honda HIM HDS.
Przyczynami usterki tego obwodu mogą być różne elementy; sterownik, przewody, złączki czy sam czujnik w piaście koła;
Po oględzinach styków w złączce i wystąpieniu ewentualnych uszkodzeń
mechanicznych przewodów, lokalizacja usterki podzielona została na dwa etapy;
- sprawdzenie obwodu elektrycznego między sterownikiem a złączką w pobliżu koła,
- sprawdzenie samego czujnika prędkości koła (wraz z przewodem i złączką).

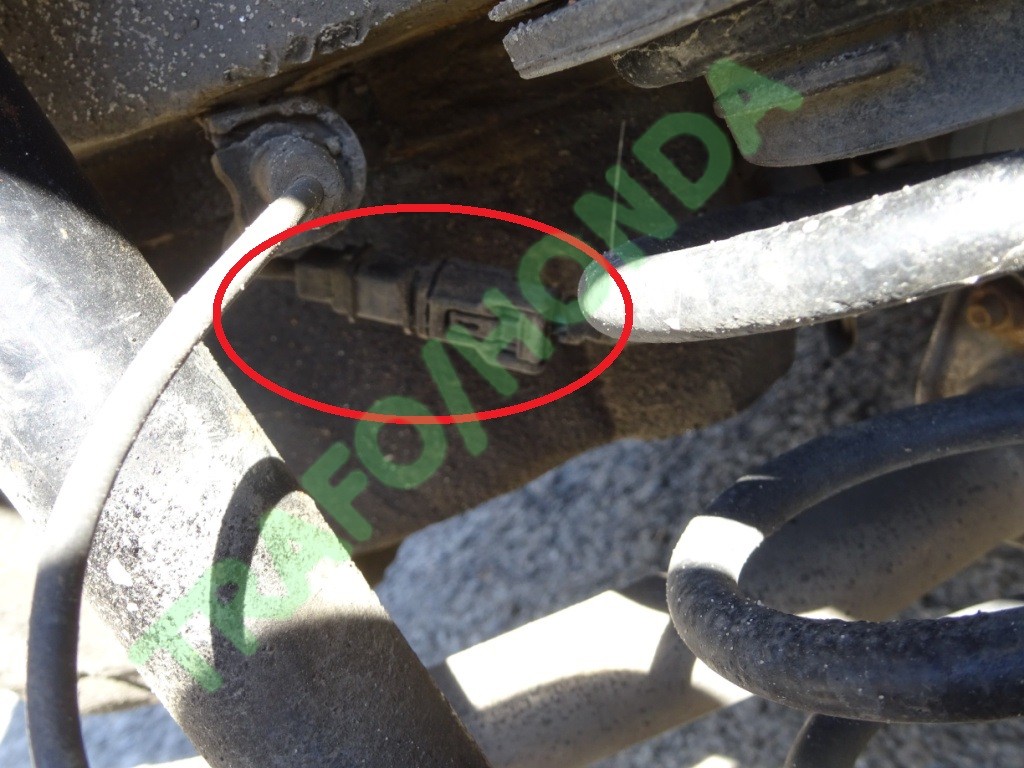

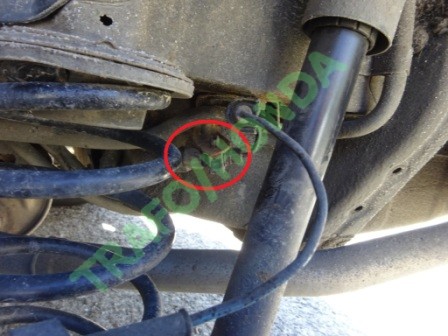

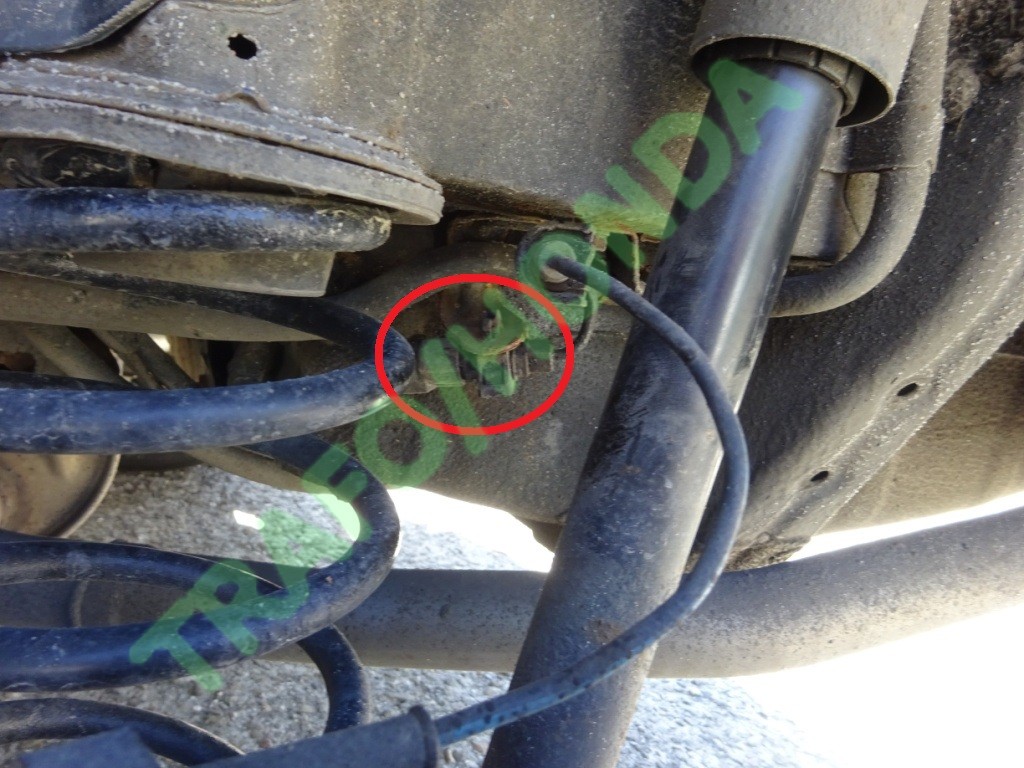

Złączka tylnego czujnika na której były wykonywane pomiary znajduje się w głębi nadkola i jest widoczna po zdjęciu koła;

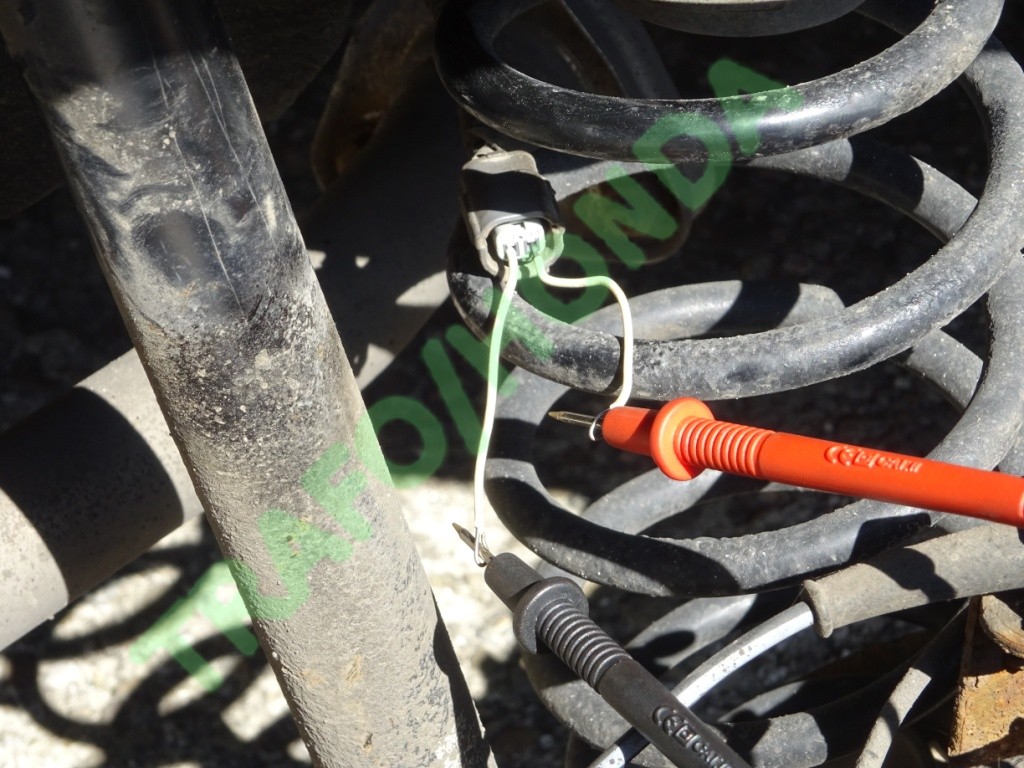

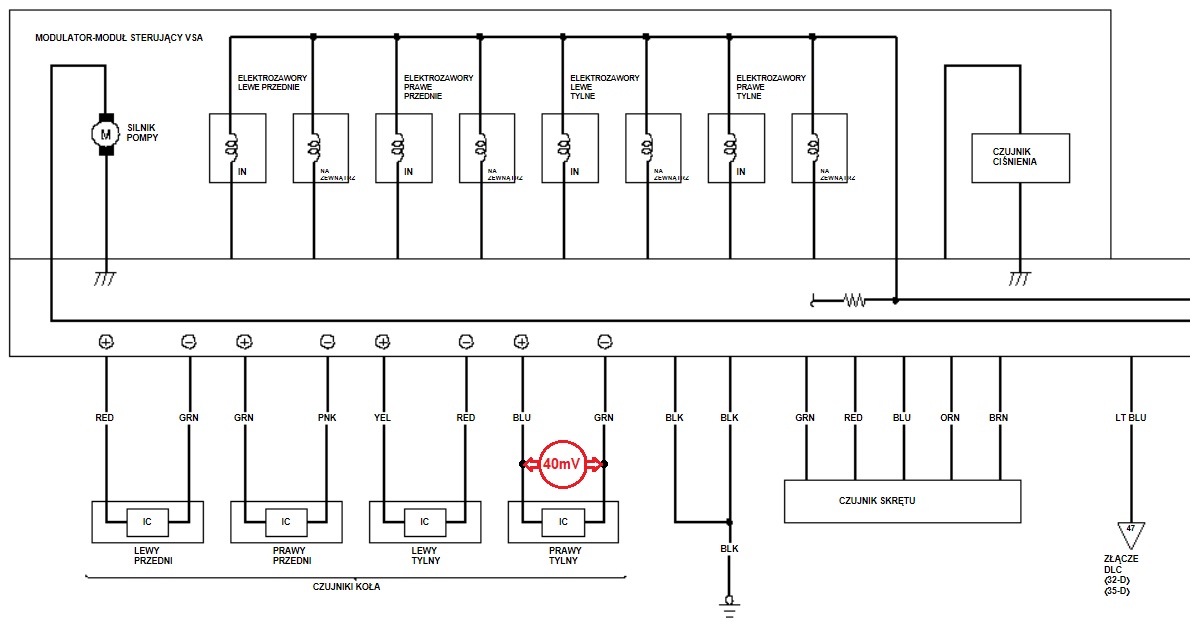

Sprawdzenie obwodu elektrycznego między sterownikiem a złączką w pobliżu koła polegało na pomiarze sygnału wychodzącego ze sterownika a dochodzącego do tej złączki;

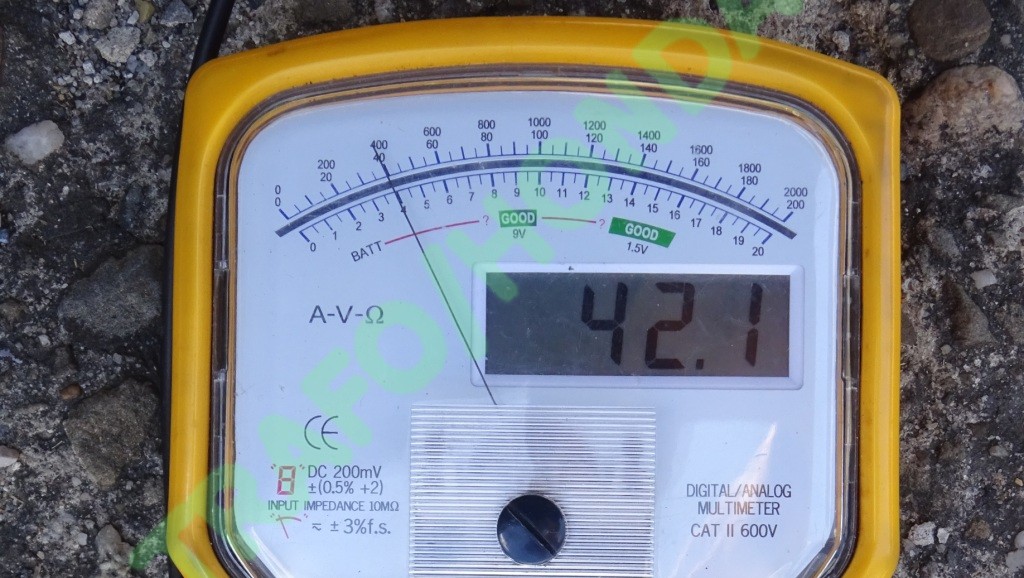

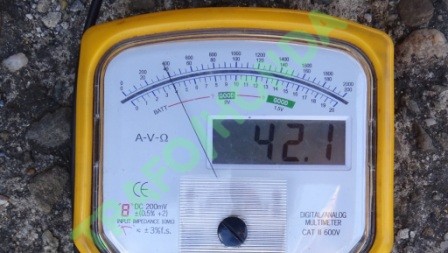

W sprawnym obwodzie, pomiar napięcia po przekręceniu kluczka w stacyjce do pozycji "II" powinien wskazać ok. 40mV;

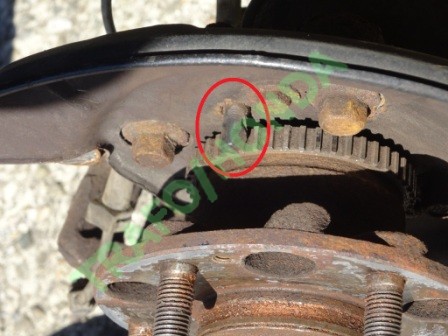

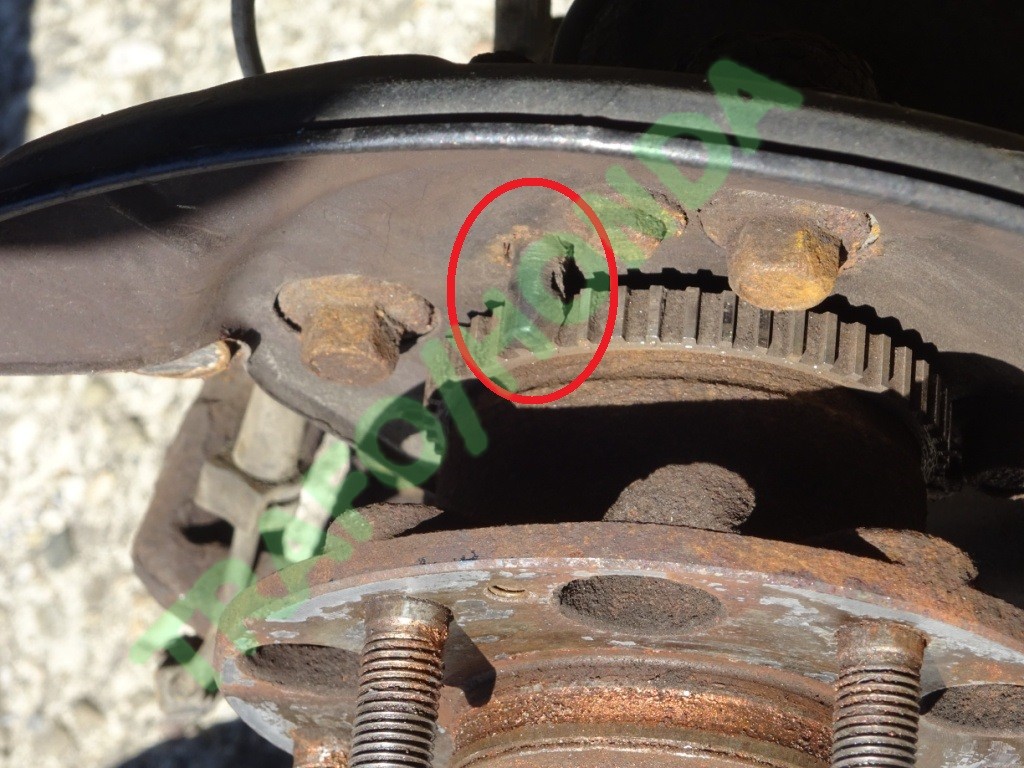

Ponieważ pierwszy test wypadł pozytywnie, kolejny etap to oględziny (po demontażu tarczy hamulcowej) samego czujnika. Pierwszy rzut oka wskazywał na jego uszkodzenie mechaniczne;

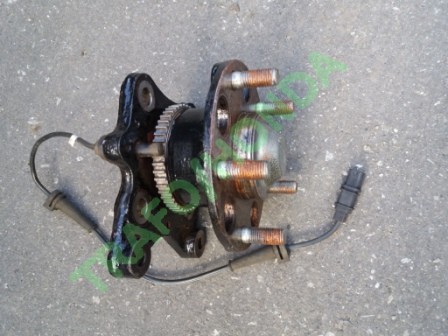

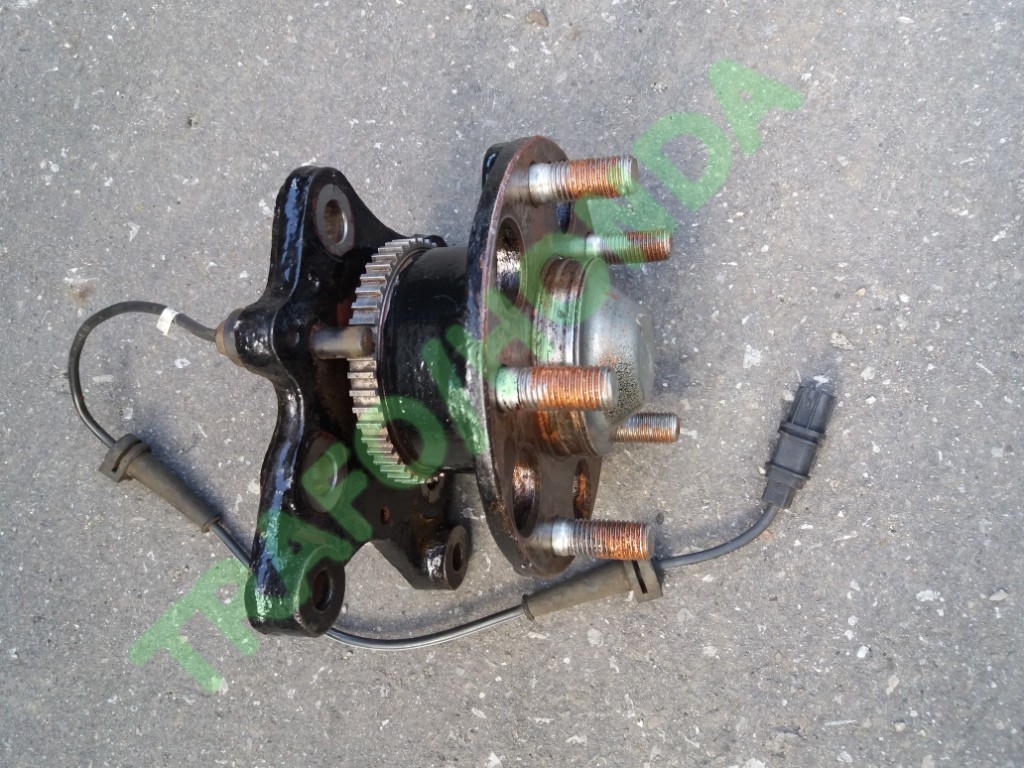

Aby nie ryzykować zakupu zamiennika tego elementu, najprostszym i najtańszym rozwiązaniem była wymiana całej piasty (używana) - demontaż czujnika z takiej piasty jest niemożliwy i w prawie każdym przypadku próba wyciagnięcia kończy się jego zniszczeniem.
Drugą metodą lokalizacji usterki było podpięcie nowego czujnika do instalacji samochodu i obserwacja wskazań ikon w liczniku - w związku z tym, że sygnalizacja ABS/VSA przestała się pojawiać, oczywistym stało się to, że przyczyną awarii był uszkodzony czujnik
Po wyczyszczeniu i pomalowaniu "nowa" piasta została wymieniona w serwisie (opis wymiany wg. instrukcji serwisowej);

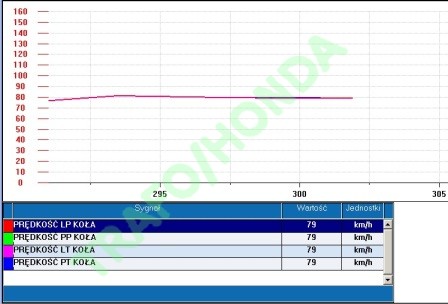

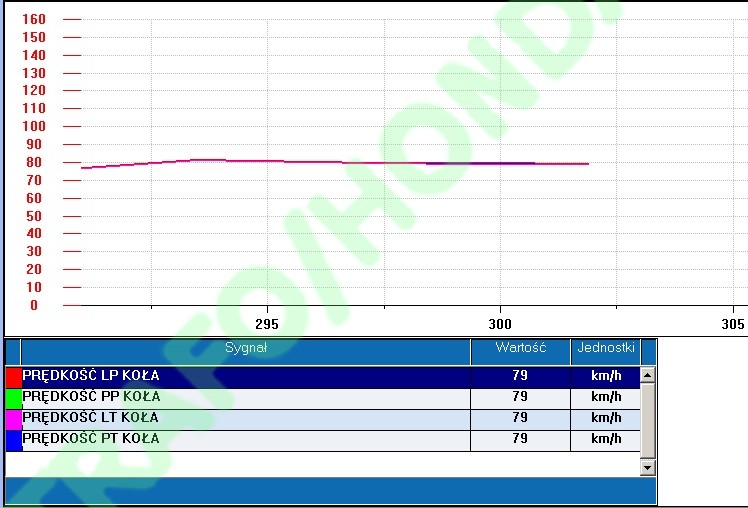

Po wykonaniu tej naprawy sygnalizacja awarii układu ABS/VSA zniknęła a prędkość koła wróciła do normy;

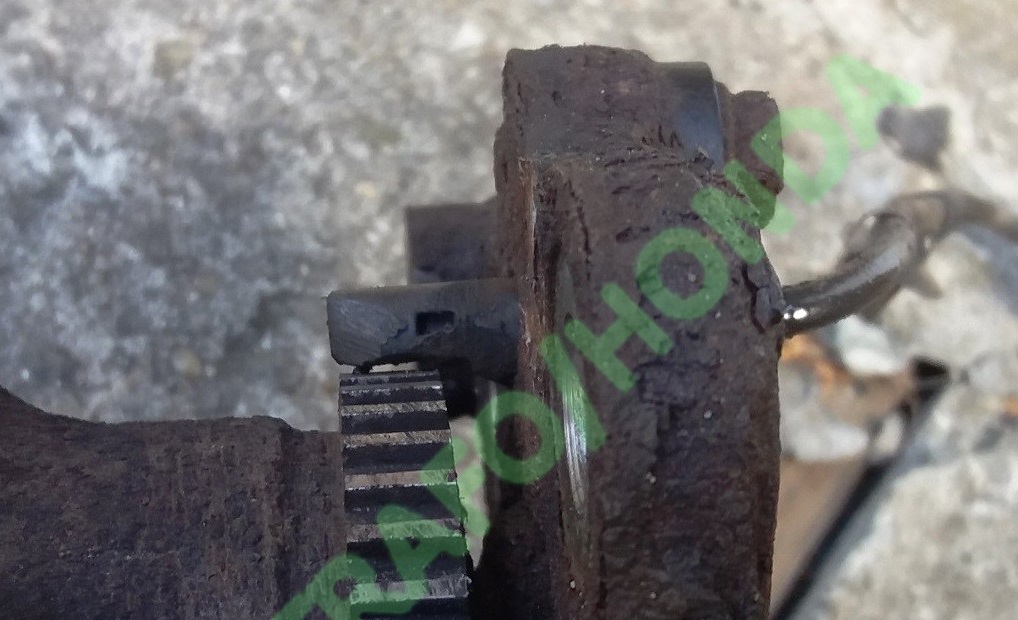

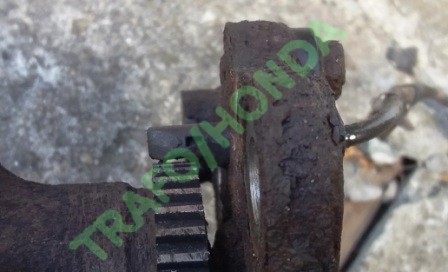

Po demontażu widać, że z bliżej nieokreślonej przyczyny, orginalny czujnik prędkości koła był uszkodzony mechanicznie;
