Instalacja gazu (LPG)

03 VII 2021

Instalacja gazowa zamontowany w moim aucie wykonana została w "FHU Joanna": www.autonagaz.net. Pogwarancyjne przeglądy i naprawy wykonywane są w firmie "Gazik"; www.gazik.com.pl

Zamontowano:

Instalację LPG IV generacji - tzw. sekwencyjną.

Urządzenie sterujące Systemu Wtrysku Sekwencyjnego LPG (komputer gazowy z wyjściem diagnostycznym) - Stag 300-4 Premium
Wtryskiwacze - Hana Gold, zmienione po awarii na listwę; Stag AC W01
Parownik (reduktor ciśnienia) - AC R01
Zbiornik LPG (toroidalny) - Bormech 50/43l, 600x225mm
Przełącznik B/G (wskaźnik poziomu gazu) - AC Stag LED 300
Przewody - Faro (kilku warstwowy termoplastyczny przewód PCV; tworzywo + oplot)
Wielozawór elektromagnetyczny (przy butli) - Tomasetto Achille AT02
Zawór tankowania LPG - Tomasetto
Czujnik ciśnienia - AC PS-02
Adapter OBD - AC Stag OBD Adapter
Filtr fazy lotnej; Czaja FL-03 (bibułowo-poliestrowy)
Filtr fazy ciekłej z elektrozaworem; Valtek typ 03
Ze względu na zmianę położenia wskazówki poziomu benzyny w czasie jazdy na gazie, konieczne było zamontowanie emulatora resetującego to wskazanie.

Bardziej szczegółowy opis zamontowanych elementów;

Sterownik STAG 300-4 Premium;

STAG-300 Premium to sterownik sekwencyjnego wtrysku gazu IV generacji. Ponieważ STAG-300 premium dostosowuje wtrysk gazu do bieżących korekcji sterownika benzynowego, zmniejsza w ten sposób ryzyko powstania usterek związanych z niedokładną ręczną kalibracją systemu. Sterownik ten jest produkowany w oparciu o najnowszą technologię i na bazie najwyższej jakości podzespołów elektronicznych. Sterownik został również wyposażony w innowacyjne oprogramowanie z szeregiem użytecznych funkcji. Wszystko to sprawia, że jest to obecnie najnowocześniejszy i najlepszy sterownik do samochodowych instalacji gazowych na rynku...

Sterownik został zamontowany w okolicach skrzynki bezpieczników pod maską samochodu:

Sterownik LPG łączy się z komputerem samochodu przez adapter OBD:

Listwa wtryskiwaczy Stag AC W01

Zbiornik toroidalny Bormech 50l:

Wymiary zbiornika; 600x225mm. Mieści fizycznie ok . 43l paliwa co pozwala na przejechanie dystansu 400-450km.

Wadą montażu tak dużej butli jest podniesie pokrywy podłogi bagażnika - finalnie wyrównana przy pomocy styropianu.

Wewnątrz zbiornika gazu umieszczony został wielozawór z manometrem:

Czujnik ciśnienia PS-02:

Zespół pomiarowy PS-02 PLUS przeznaczony jest do instalacji wtrysku gazu LPG i CNG, we wszystkich samochodach bez względu na moc silnika, w tym także turbodoładowanych. Urządzenie dokonuje pomiaru ciśnienia gazu, podciśnienia w kolektorze oraz temperatury gazu w torze gazowym. PS-02 PLUS zapewnia dużą dokładność pomiarów, bez względu na zmiany przepływu, temperatury oraz ciśnienia

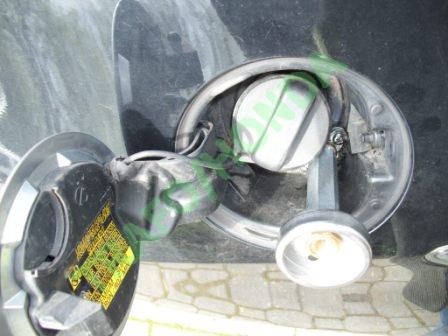

Wlew gazu umieszczony jest w pod klapką wlewu benzyny.

Do napełniania zbiornika konieczne jest przykręcanie specjalnej przedłużki;

Umiejscowienie filtrów fazy ciekłej i lotnej:

Przełącznik B/G Stag LED300:

Przełącznik służy do ustawienia i sygnalizacji trybu pracy instalacji gazowej oraz informuje użytkownika o aktualnym poziomie gazu w zbiorniku. Ponadto dzięki współpracy przełącznika z zewnętrznym buzerem możliwe jest generowanie sygnałów dźwiękowych i sygnalizacja akustyczna.
